| 加工定制 | 是 |
|---|---|
| 功率 | 12（KW） |
| 工作溫度 | 500（℃） |
| 電壓 | 380（V） |
| 加熱介質 | 鋼材 |
| 產品認證 | 9001 |
| 品牌 | 飛度 |
| 型號 | FD-10 |
10-12kw電磁加熱器產品使用說明書
一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍：310V～420V
3、額定功率：10KW
3、IGBT過熱保溫度：75℃；
4、額定工作頻率：12～28KHz（超出頻率范圍的預訂另行配置）；

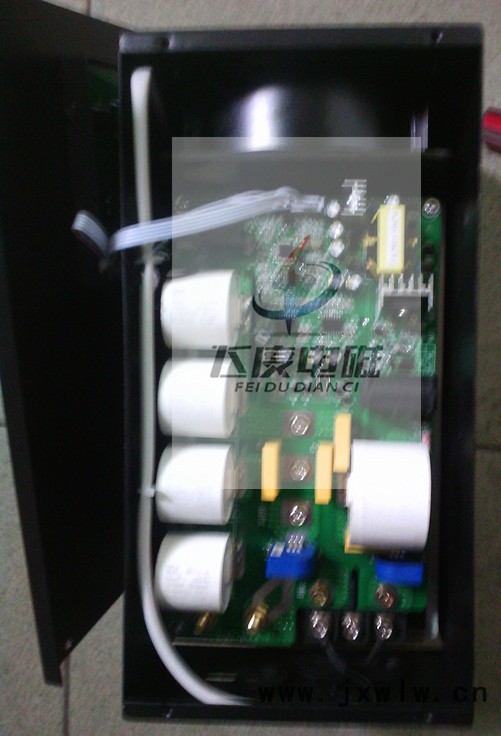

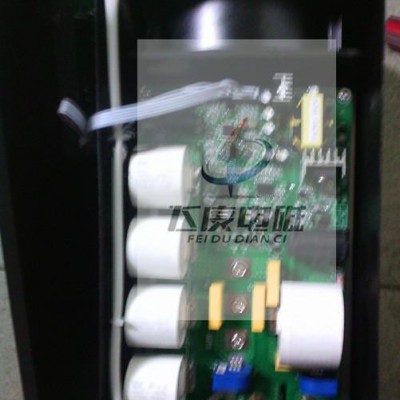

5、半橋諧振一體化結構；
6、采用**新研制的諧振電容模塊，使電路接線變得簡單；
7、采用世界**IGBT模塊驅動芯片；
8、采用世界**英飛凌IGBT模塊；
9、采用先進高速霍爾傳感器以
及高可靠鎖相環跟蹤電路，使主機工作穩定；
10、具有軟啟動加熱/停止模式；
11、自帶簡易數碼顯示操作面板，可以顯示工作頻率、輸入電流、線圈輸出電流大小、IGBT溫度等參數，便于安裝與調試（預訂機器有效）
12、支持0～5V PID輸入控制功率接口，可以控制輸出功率為線性工作狀態；
13、支持外接計算機，可以遠程操控主機工作狀態；
14、具有多個線圈疊加功率達100KW(10臺以上)以上同時工作而互不干擾；
四、注意事項
1、本產品屬于高電壓大功率設備，務必僅由經過專業培訓合格的工程技術人員才能進行安裝和調試，如果不避免，可能會導致人身強度或中度的傷害和設備損壞。嚴重可能會導致人身傷亡。
2、驗貨檢查要求
請檢查以下幾項：◆確認產品運輸過程中無損壞（目檢看產品是否有損傷或缺口）；
◆確保包裝箱有說明書；◆檢查產品并確認是您所訂購的產品；◆如果您發現設備有損壞，請致電當?shù)亟?jīng)銷商或本公司
3、產品安裝技術規范
1）接線前，請確認輸入電源已經切斷;接線端子螺絲扭力為18-20kg力.厘米，扭力過大有可能把銅螺絲搞斷導致機器損壞，扭力過小會引起松動電流接觸導電不力而導致端子發熱出現故障。
2）請確保設備進出口風道通暢;
3）必須將感應加熱設備接地端子可靠接地，接地電阻小于10歐姆，否則會有觸電和火災的危險;
4）請勿將輸入電源線接到輸出端子ＯＵＴ1、ＯＵＴ2上，否則會損壞感應加熱設備;
5）請勿直接觸摸電源輸入端子ＡＢＣ和電源輸出端子ＯＵＴ1、ＯＵＴ2，同時ＯＵＴ1、ＯＵＴ2輸出端子切勿與外殼連接，輸出端子切勿短接;
6）通電時請務必安裝好端子外罩，拆卸外罩時，一定要切斷電源。
7）電源輸入前端需接入安全空氣開關。
8）線圈引線要注意絕緣，不能與大地和380v短路
待機下工作狀態
1.通電待機---控制板上電源指示燈亮.
2. 通電待機---風機運行一分鐘
3.顯示數碼屏在待機下查看溫度，輸入電壓
開機下工作狀態
1.開機---控制板上電源指示燈亮.
2.風機運行一直工作
3.顯示數碼屏可查看溫度，輸入電壓，輸入電流，工作頻率，工作檔位，工作狀態

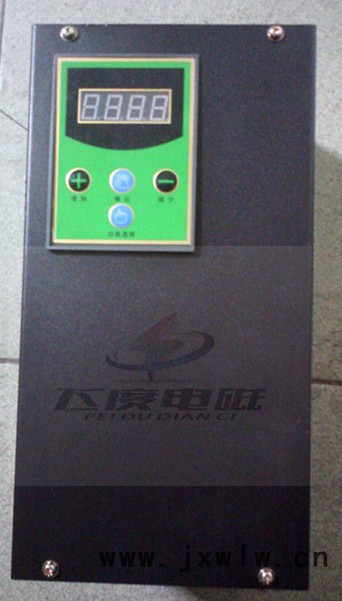

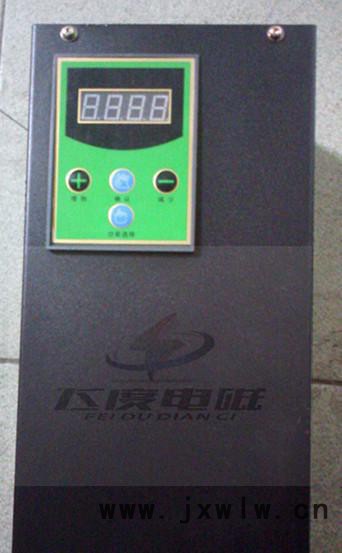

五、控制面板
四個按鍵分別是“-”、“功能鍵”、“+” 、 “確認鍵” 。（注：PID及普通方式控制方式只有“功能鍵”）
1、“功能鍵”：分別有“檔位”、“功率”、“頻率”、“電壓”、“電流”、 “IGBT溫度”“諧振狀態”等七 種指示。
“檔位”有8檔，第“8”檔**高功率，抵“1”檔**低功率。檔位的調節由“+”、“-” 鍵完成。
“功率”顯示頭字母是“P”，表示視在功率的大小。
“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。
“電壓”顯示頭字母是“U”，表示輸入電壓的大小。
“電流”顯示頭字母是“A”，表示輸入電流的大小。
“溫度”顯示頭字母是“C”，表示當前IGBT溫度的高低。
“諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常 的狀態；“E8”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在偏離諧振狀態，需要調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS”狀態。 并查看輸入電流是否處于對應的**大功率
2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是****“8”檔時，按此鍵不起作用。
3、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是**低檔“1”檔時，按此鍵不起作用。
