| 動力類型 | 液壓 |
|---|---|
| 工作方式 | 剪切混合機 |
| 控制形式 | 數控 |
| 類型 | 剪板機 |
| 適用場所 | 工業生產用 |
| 效果 | 剪切乳化機 |
| 應用領域 | 化工 |
| 用途 | 裁剪設備 |
| 是否庫存 | 是 |
| 品牌 | 錦鍛 |
| 料筒形狀 | 平板 |
QC11Y-液壓閘式簡易數控剪板機 技術文件
一，產品型號
QC11Y系列
（圖片僅供參考，以實際機型及配置為準）
二，產品特點
1. 第二代液壓剪板機
2. 采用鋼板焊接結構，通過振動時效消除應力，有很好的鋼性和穩定性
3. 采用三點支承滾動導軌，消除支承間隙，提高剪切重量
4. 刀片間隙用手輪調整，迅速，準確，方便
5. 矩形刀片，四個刃口均可使用，使用壽命長，剪切角度可調，減少板料扭曲變形
6. 上刀架采用內傾結構，便于落料，并且提高工件的精度
7. 具有分段剪切功能，具有燈光對線功能
8. 機動后擋料，數字顯示
9. 后擋料由剪板機專用數控系統控制
三，產品主配置
1：數控系統 E21S南京埃斯頓公司
2：主電機 馬鞍山雙塔
3：液壓系統 德國Rexroth
4：齒輪泵 美國sunny（海特克）
5：密封件 瑞典SKF
6：電器元件 法國 Schneider
7：刀片 上海久鋒6CrW2Si
8：軸承 哈爾濱軸承（熱裝）
9：后擋料 滾珠絲桿直線導軌

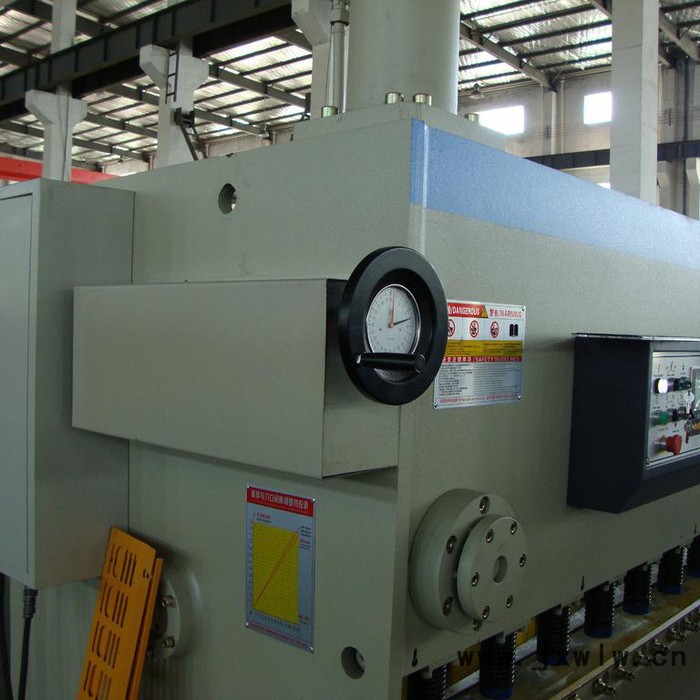

四，產品細節展示

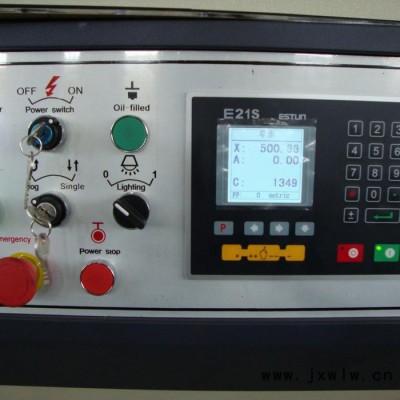

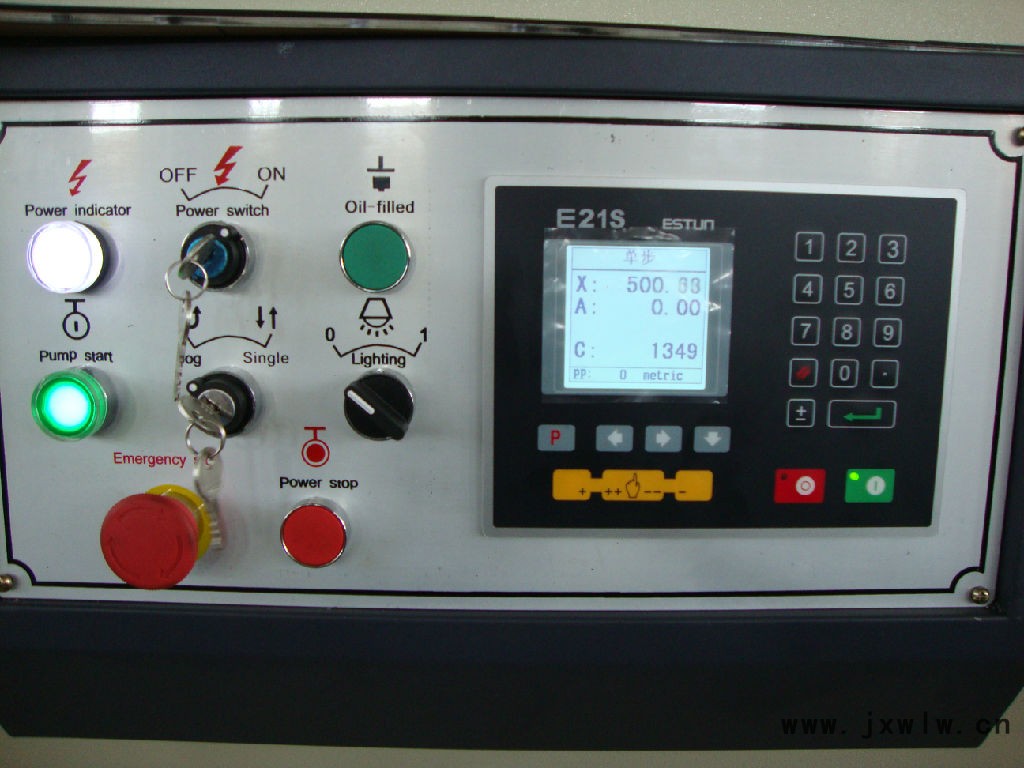

數控系統 E21S南京埃斯頓公司
液壓系統 德國Rexroth
齒輪泵 美國sunny（海特克）和電機是軟連接，以及進油管和出油管都是高壓軟管這樣可以保護油泵延遲油泵的使用時間。

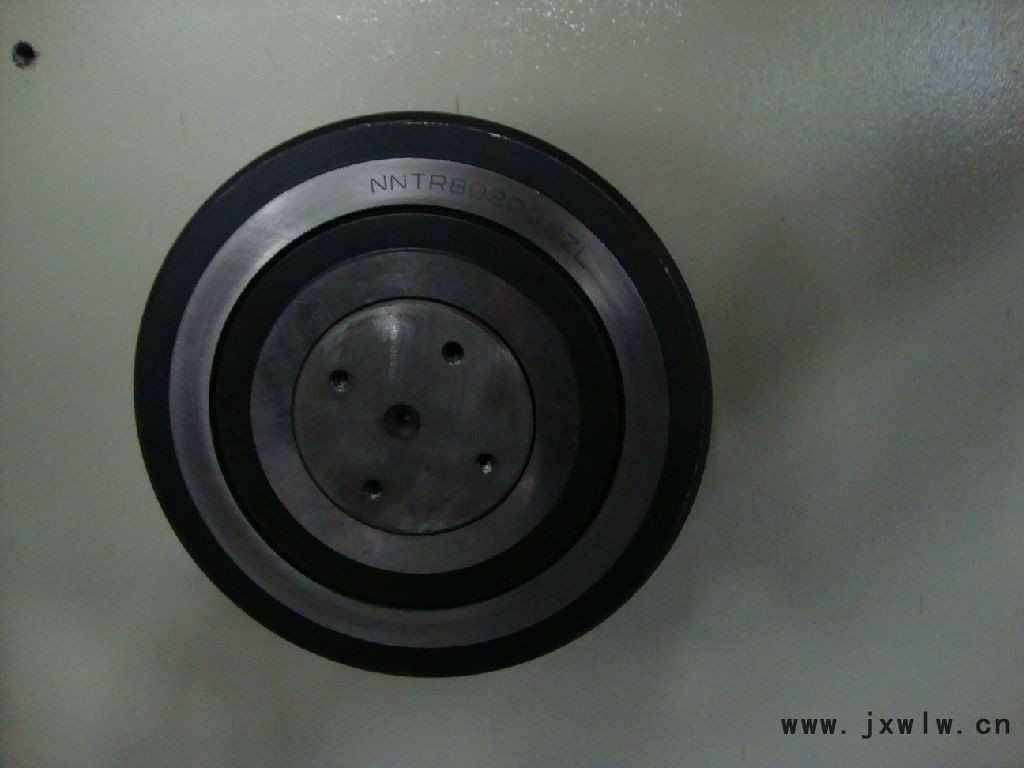

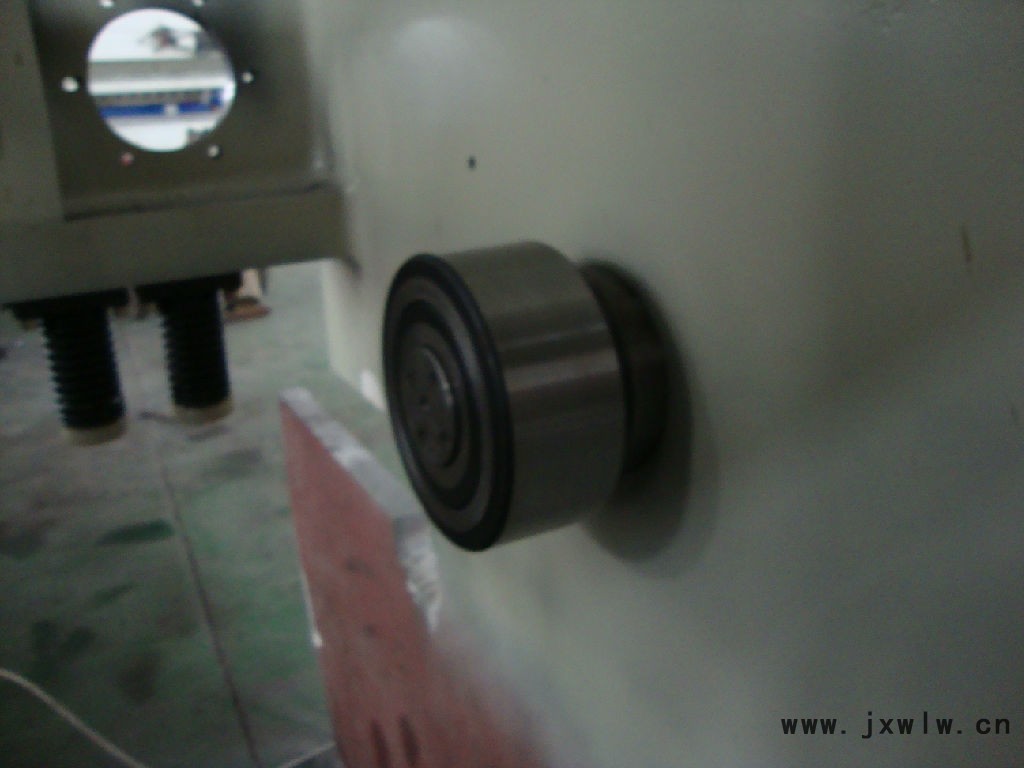

軸承 哈爾濱軸承（熱裝）

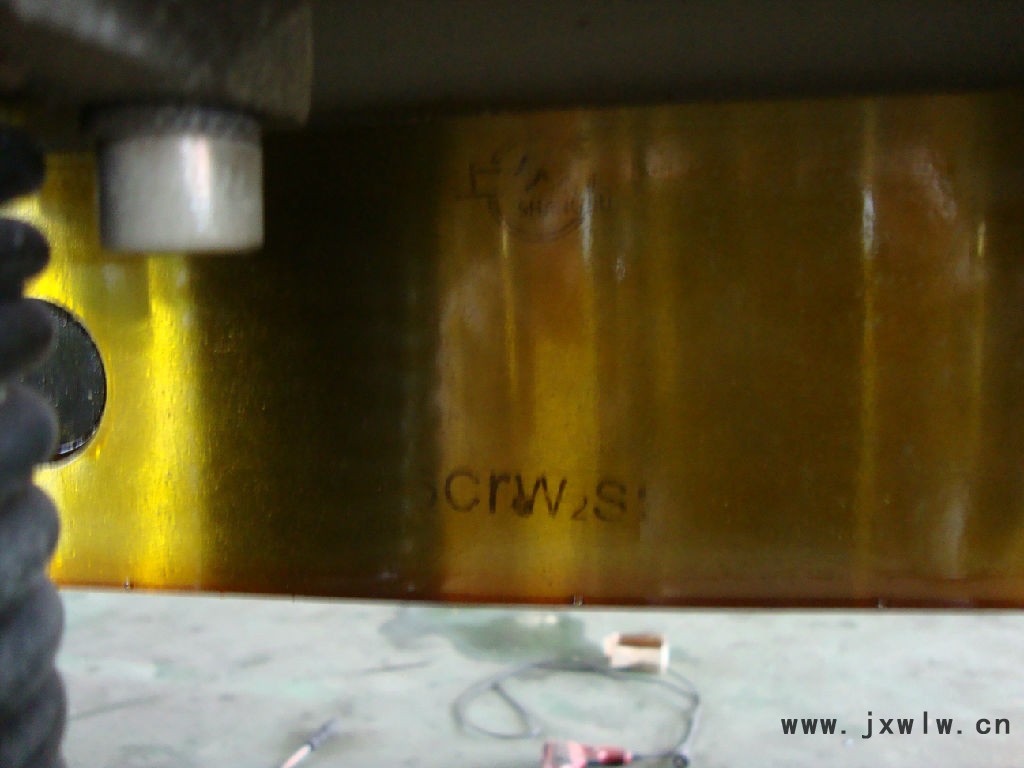

刀片 上海久鋒6CrW2Si

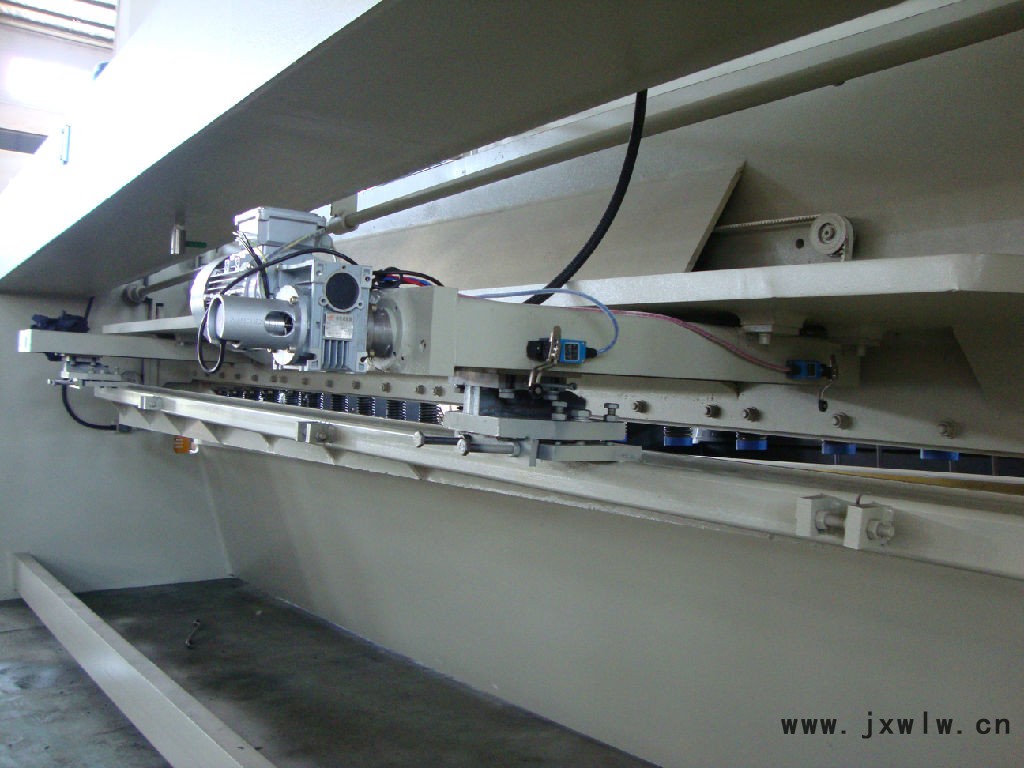

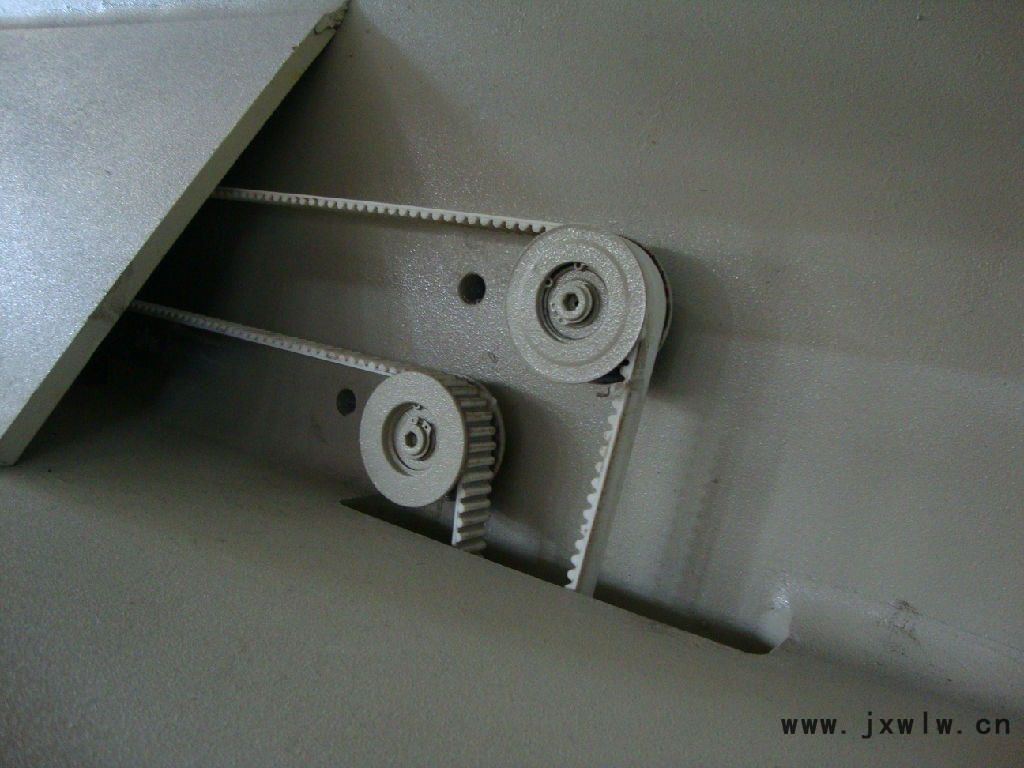

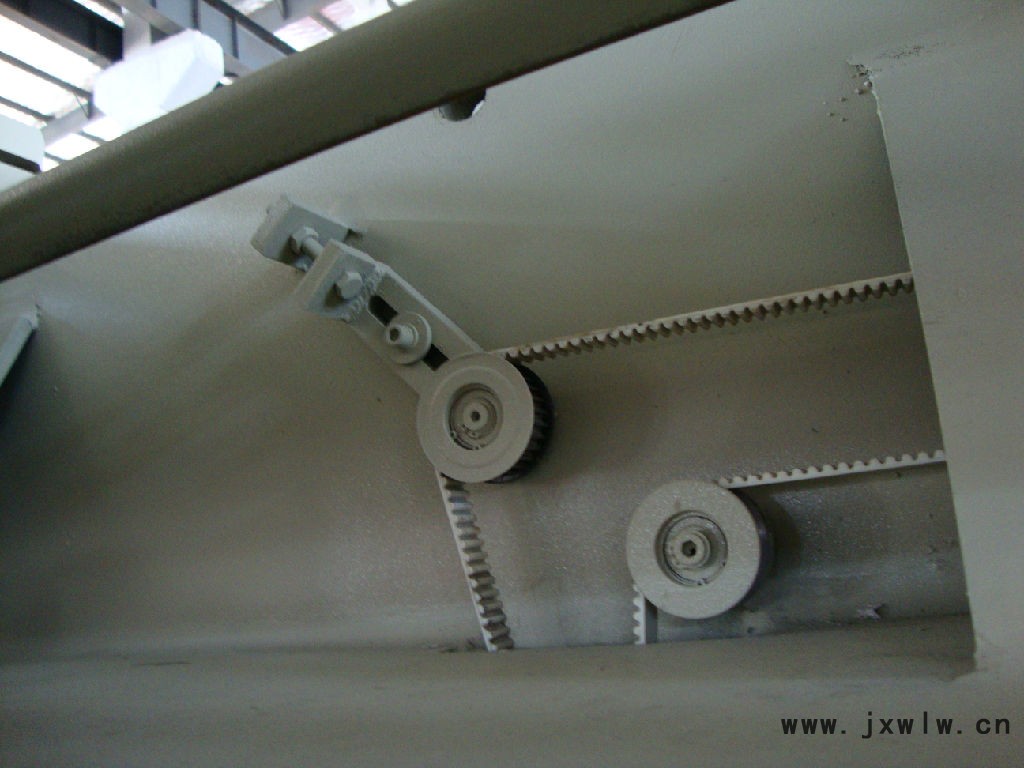

后擋料采用滾珠絲桿直線導軌同步帶連接
