| 包裝 | 盒裝 |
|---|---|
| 材料 | 聚合物混合物 |
| 產地 | 安徽 |
| 防護等級 | IP63 |
| 輸出信號 | 模擬型 |
| 執行標準 | 國標 |
| 制作工藝 | 集成薄膜 |
| 品牌 | 智搏 |
| 型號 | V8016 |
| 加工定制 | 否 |
| 特性級別 | 標準級 |
| 質量認證 | iso9001 |

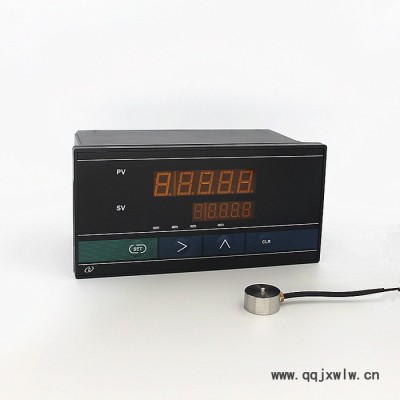

??該儀表采用24位A/D轉換器，與各類傳感器、變送器配合，實現對壓力、流量、物位、成份分析以及力和機械量等物理參數的測量、顯示、報警監控、數據采集和記錄。
??二、技術參數：
| 工作環境 | 溫度：0-50℃ | 顯示 | 雙5位高亮度紅色LED |
| 濕度：20-90％RH | 輸出激勵電壓 | 9V±5%（給傳感器供電），電流<50MA | |
| 測量精度 | ±0.2％F.S±1個字 | 電源電壓 | AC195～242V，耗電量〈5w |
| 測控周期 | 0.2秒；可提高到0.05秒 | | |

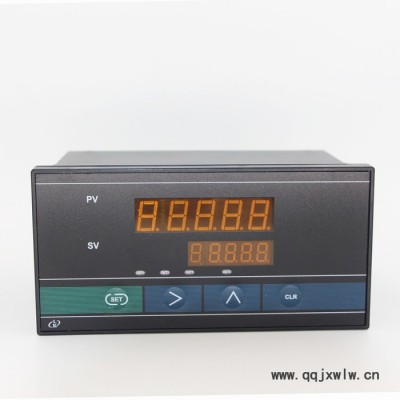

??三、按鍵簡介：
??“SET”鍵：設置鍵 “>”鍵：移位鍵或去皮鍵（峰值儀表）
??“∧”鍵：上升鍵 “CLR”鍵：峰值清零鍵或去皮鍵（上下限儀表）

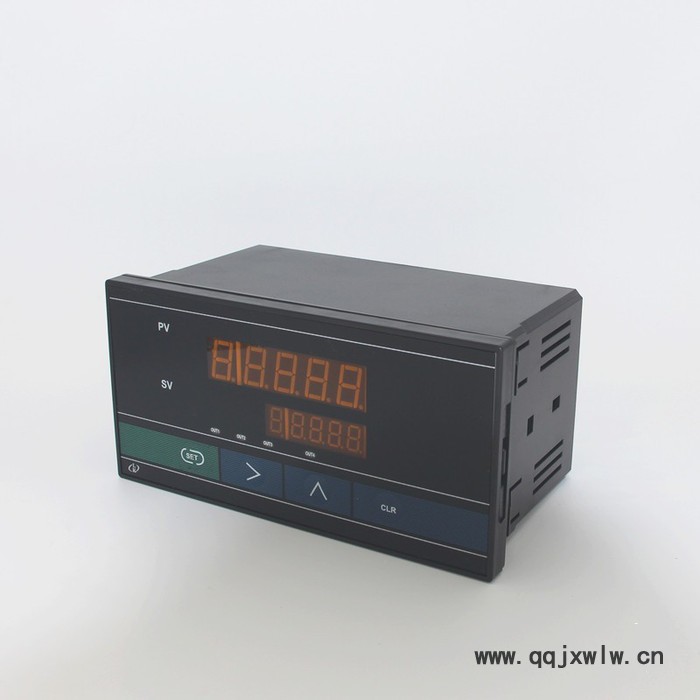

??四、外形尺寸：
| 面框尺寸（毫米） | 外殼尺寸（毫米） | 開孔尺寸（毫米） | |||
| 寬 | 高 | H | L | WC | HC |
| 160 | 80 | 74 | 90 | 150 | 76 |
??五、內容說明：
| 符 號 | 名 稱 | 范 圍 |
| SAL | OUT1繼電器 | 00000~滿量程 |
| SPL | OUT1偏差 | 0 |
| SAH | OUT2繼電器 | 00000~滿量程 |
| SPH | OUT2偏差 | 0 |
| SL | 零點設置 | 00000 |
| SH | 滿量程調整 | 滿量程一半以上 |
| Sd | 小數點位置 | 0~3 |
??六、操作說明：
??1.按“SET”鍵三秒以上顯示“SAL”可進行OUT1繼電器設置，再按“SET”鍵直到PV窗口顯示“SPL”，這時可設置OUT1的偏差。
??偏差解釋?當SPL=0時 如果當前顯示值>SAL，則OUT1吸合；如果當前顯示值
???????當SPL≠0時 如果當前顯示值>SAL+SPL，則OUT1吸合；如果當前顯示值
??2.按“SET”鍵顯示“SAH”, 可進行OUT2繼電器設置，再按“SET”鍵直到PV窗口顯示“SPH”，這時可設置OUT2的偏差，設置方法同上。
??3.再按“SET”鍵顯示“CIN”，表示輸入密碼，密碼錯誤自動退出（出廠時密碼為“00000”）。密碼正確后，如不更換密碼按“SET”鍵進入下一步，如更換密碼，按“CLR”鍵顯示“CON”，輸入5位數字可作為新的密碼，按“SET”鍵可進入下一步。
??4.按“SET”鍵顯示“SL”,不加負載，可進行零點設置。
??5. 按“SET”鍵顯示“SH”，表示設置滿量程，加上負載（至少滿量程一半），輸入對應的顯示值后。按“SET”鍵出現“Sd”時，這時表示調節小數點設置，按上升鍵可改變小數點的設置，如果按“SET”鍵回到工作狀態。（或按“CLR”鍵進行標定的數據備份，以備應急時用，廠家內部使用）。
??6.在平時工作狀態下，按“CLR”鍵，可清除當前值。
??七、注意事項：
??如果儀表出現‘E1’時，表示傳感器未接或傳感器信號太大。
??八、緊急處理（廠家內部使用）
??1.如遇密碼遺忘，按住“CLR”鍵上電，密碼恢復為‘00000’。
??2.設置錯誤或有顯示但按鍵不起作用，按“∧”鍵上電恢復出廠備份。
??3.按“>”鍵上電（不要松開按鍵），數碼管在0、1之間變換，當顯示“0”時松開按鍵為上下限儀表，“1”為峰值儀表。
??4． 同時按“∧”和“CLR”鍵上電（不要松開按鍵），數碼管在1-05、2-10、3-20之間變換，當松開按鍵時表示測控周期；20次/秒。

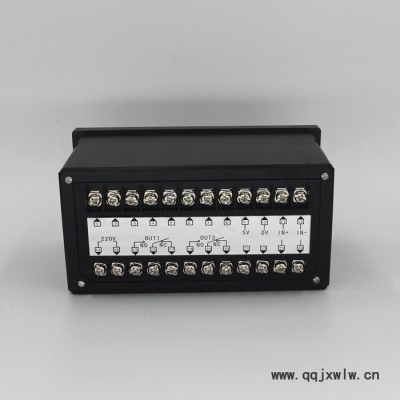

??九、接線方式：
??紅色線：電源正極、 藍色線：電源負極、 黃色線：信號輸出正極、 白色線：信號輸出負極。
