| 類型 | 龍門式數控切割機 |
| 電流 | 交流 |
| 控制方式 | 數控 |
| 驅動形式 | 自動 |
| 用途 | 其它 |
| 頻段 | 高頻 |
| 作用對象 | 金屬 |
| 作用原理 | 其它 |
| 最大切割厚度 | 200 |
| 等離子源 | 銳盾 |
| 產品別名 | 火焰切割機 |
| 安裝占地 | 4*8m |
| 品牌 | 奧凌 |
| 型號 | ALCNC-04 |
產品說明：

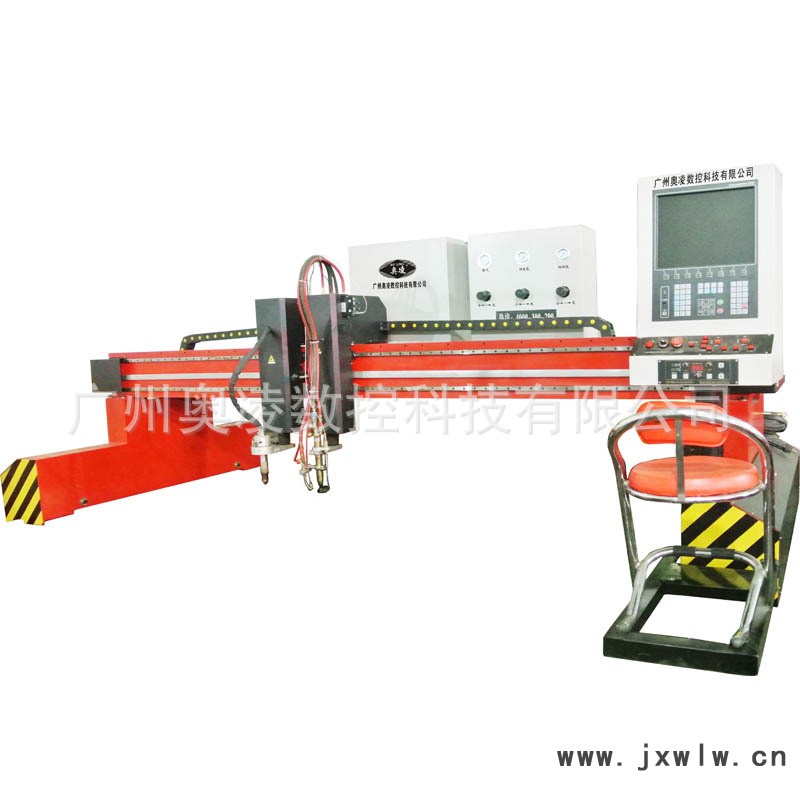

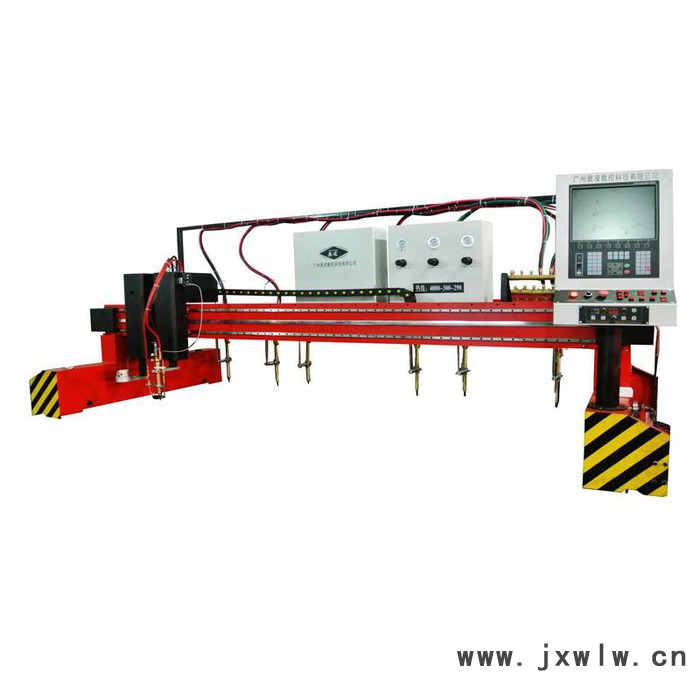

龍門式數控切割機廣州奧凌數控科技有限公司生產龍門式結構切割機，橫向跨度有3m、4m、5m、6m、8m等多種規格， 均采用雙邊驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬，或配置 成異型切割和直條切割兩用切割方式，另可選配電容或等離子自動調高系統；
基本配置：為單火焰或單等離子割炬，帶自動點火，不含自動調高及等離子切割電源。 主要技術參數 導軌間距 4000mm 有 效切割寬度 3200mm 導軌長度 6000mm 有效切割長度 4800mm 單火焰割炬 1組 火焰切割厚度 6-200mm 單等離子割炬 1組 等離子切割厚度 視等離子電源而定 移動精度 0.01mm/步 整機運行速度 0-3500mm/min 驅動方式 雙邊驅動 自動調高行程 0-230mm 產品主要特點： 1.橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變 形； 2.縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行 平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常**的保證運動的精度和平衡度； 3.縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在 導軌表面的雜物； 4.驅動系統為國產步進驅動，根據用戶需要可選用世界**產品——進口日本松下交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬， 加速時間短； 5.升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升； 6.簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉； 7.數控控制系統采用自主研發控制系統，具有目前**為優良的穩定性和**抗干擾能力。 主要技術指標 1.切割形狀： 可編程切割直線和圓弧構成的任意平面形狀鋼板零件； 2.切割精度**標準JB/T10045.3-99； 3.切割寬度： 4m、5m、6m等多種規格可選； 4.軌道長度： 標配6米，還可根據用戶要求定制加長3m/節； 5.驅動方式： 雙邊驅動； 6.割炬配置： 標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制； 7.切割厚度： 火焰**大可切割200mm，等離子切割厚度視所選電源大小而定； 8.點火調高： 自動點火、電動調高，根據用戶要求可選配電容式或弧壓式自動調高； 9.數控系統： 簡單易用，性能穩定；根據用戶要求可選用北京斯達特2000或3000系統，進口型有美國海寶系統,FastCNC數控系統。 10.數控編程： 基于AutoCAD的全自動圖形化編程軟件； 11.切割氣體： 氧氣+**或丙烷； 數控系統簡介： 性能指標： 1、顯示器：5英寸LCD監視器 2、外部接口：USB 3、按鍵與機箱：全鋼結構完全屏蔽，防電磁輻射、防靜電。 4、操作界面中文提示，圖形顯示面板上有各種工作狀態指示，數控及驅動采用模塊式集成化設計，操作與維護簡單方便

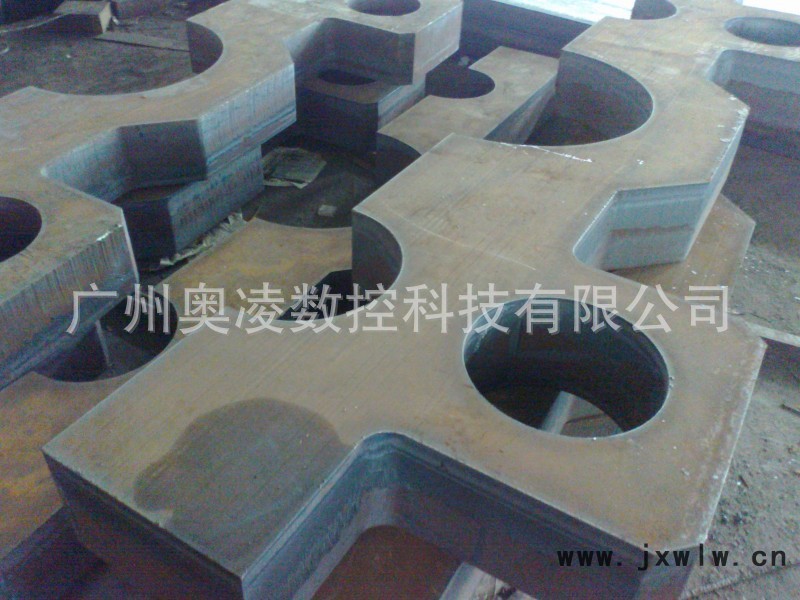

切割效果圖
