| 產品別名 | 等離子切割電源 |
|---|---|
| 電流 | 直流 |
| 控制方式 | 數控 |
| 類型 | 等離子切割電源 |
| 頻段 | 高頻 |
| 驅動形式 | 電動 |
| 用途 | 切割電源 |
| 最大切割厚度 | 30 |
| 作用對象 | 金屬 |
| 作用原理 | 等離子弧 |
| 等離子源 | 等離子電源 |
| 安裝占地 | 494*327*360mm |
| 品牌 | 銳盾 |

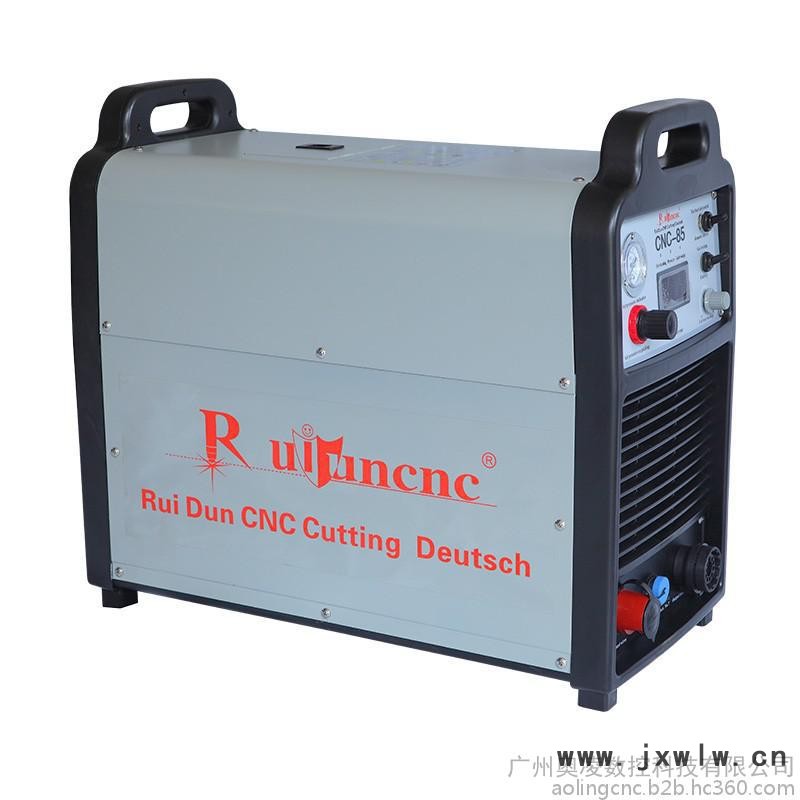

| 型號 | CNC-85 |
工作原理：
銳盾等離子切割機工作原理是以高溫高速的等離子弧為熱源、將被切割的金屬局部熔化、并同時用高速氣流將已熔化的金屬吹走、形成狹窄切縫，稱之為“管道”。通過一個狹窄的管道送出如氮?dú)狻鍤饣蜓鯕獾膲嚎s氣體。管道的中間放置有負電極。在給負電極供電并將噴嘴口接觸金屬時，就形成了導通的回路，電極與金屬之間就會產生高能量的電火花。隨著惰性氣體流過管道，電火花即對氣體加熱，直至其達到物質的第四種狀態。這一反尖過程產生了一束等離子體流，溫度高達約攝氏16,949度，流速度高達6,096米/秒，可使金屬迅速變?yōu)槿墼Ｔ撛O(shè)備可用于不銹鋼、鋁、銅、鑄鐵、碳鋼等各種金屬材料切割, 不僅切割速度快、切縫狹窄、切口平整、熱影響區小，工件變形度低、操作簡單, 而且具有顯著的節能效果。
產品特點：
可根據客戶要求、整套匹配（其中包含：等離子電源、弧壓調高器、驅動器等）切割質量低至高等。
1、光滑、傾斜的切割表面。
2、以金屬學角度來看其氧化表面好。
3、中等熱量輸入。
4、中到高切割速度。
5、在熱影響區變硬。
6、只用于導電材料。
7、灰塵、噪音及幅射線（干式等離子切割）。
技術參數
規格型號 | CNC-45 | CNC-85 | CNC-105 | |
額定輸入電源(V) | AC380V±15%，50/60Hz | |||
輸出電流調節范圍 | 20～45 | 20～85 | 20～105 | |
額定輸出電壓(V) | 96 | 108 | 122 | |
空載電壓(V) | 230 | 240 | 270 | |
引弧方式 | 非接觸起弧 | |||
負載持續率(%) | 60% | 60% | 60% | |
效率(%) Efficiency | 85 | 85 | 85 | |
功率因數(cosφ) | 0.93 | 0.93 | 0.93 | |
外殼防護等級 | IP21 | IP21 | IP21 | |
絕緣等級 | F | F | F | |
外型尺寸 | 600×500×300 | 600×500×300 | 600×500×300 | |
重量(Kg) | 37 | 42 | 47 | |
建議空氣壓縮排氣量(m3/分) | 0.17 | 0.25 | 0.36 | |
適合焊接板厚 | 12 | 25 | 30 | |
