| 產地 | 山東 |
|---|---|
| 產品別名 | 龍門式切割機 |
| 電流 | 直流 |
| 動力形式 | 等離子 |
| 控制方式 | 數控 |
| 類型 | 龍門式等離子火焰切割機 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 認證 | CCC |
| 售后服務 | 一年保修 |
| 輸出電流調節范圍 | 0-100 |
| 輸入電壓 | 380V |
| 外殼防護等級 | IP67 |
| 外形尺寸 | 4.0M*8.0M |
| 用途 | 金屬切割 |
| 最大切割厚度 | 150 |
| 執行質量標準 | 企業標準 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 品牌 | 高創 |
| 型號 | GC-4080 |
| 加工定制 | 是 |
| 額定輸入電源容量 | 380 |

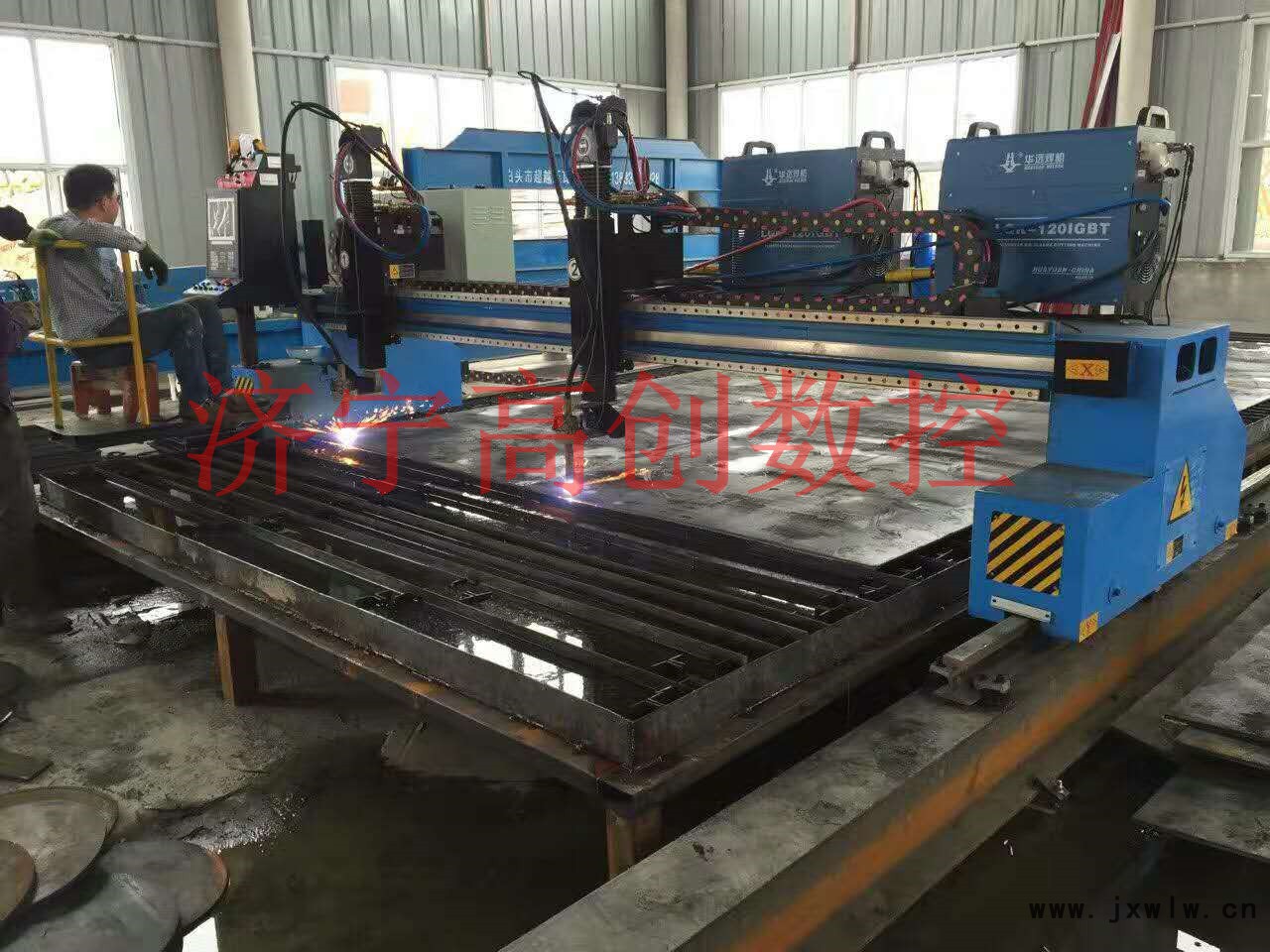

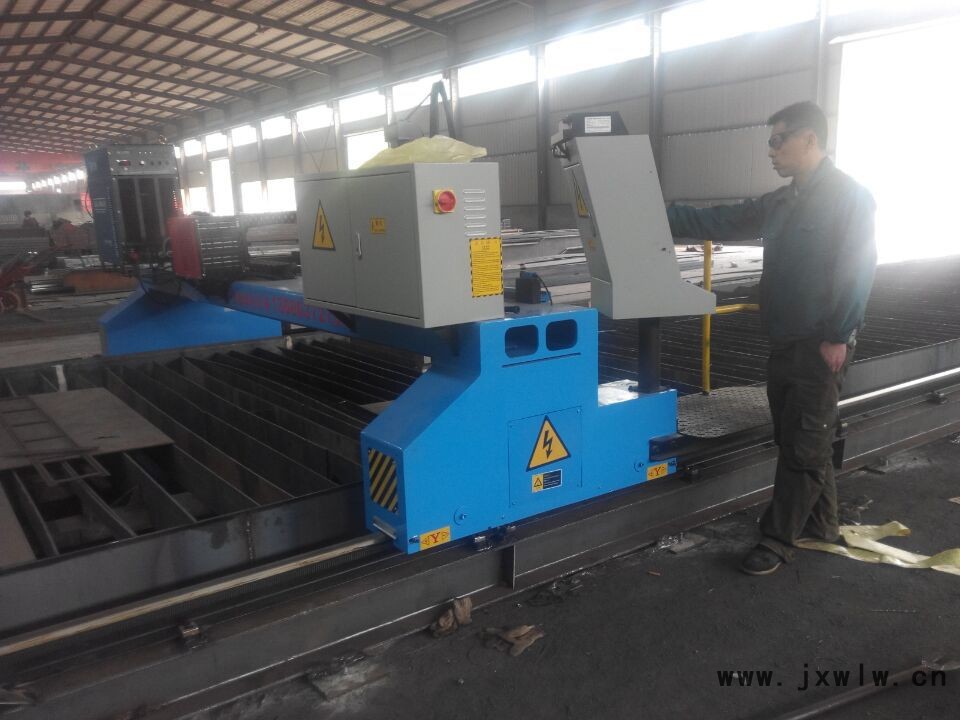

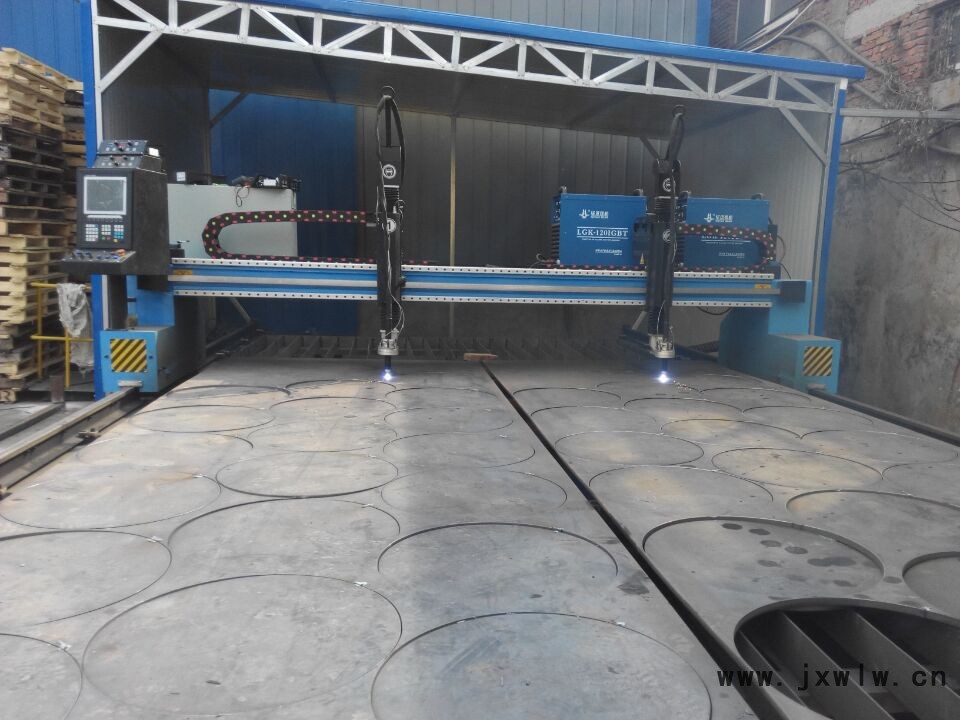

一、 GC-4080型數控火焰切割機。
二、 產品配置要求：
（一）產品概述：
GCII系列數控火焰切割機是我公司在吸收國內外先進軟硬件技術，為配套金屬結構件加工而自行開發研制的一種高效率鋼板自動切割下料設備，可縱向和橫向直線切割，也可圓弧曲線的任意方位切割，切割表面粗糙度及精度高、變形小。該機具有結構合理、操作簡單、工藝先進等優點。
GCII系列切割機的組成部分包括數控系統、驅動系統、控制系統、機械系統、氣路系統。該機主要用于金屬板材平面各種形狀的火焰切割，功能齊全、自動化程度高、配置先進、切割精度高、質量好、動態穩定性好。CNC系統、伺服系統采用國內外知名品牌，性能優良的產品，方便的人機界面，友好的操作，豐富的軟件及高質量的硬件配置，全方位的保護措施為用戶提供一個高品質的產品。
（二）基本配置：
|
| 導軌間距 | 3000mm |
|
| 導軌長度 | 8000mm |
|
| 驅動方式 | 雙邊驅動 |
|
| 數控系統 | 上海交大2300系統 |
|
| 操作臺位置（在定貨前需確定） | 左操作 |
|
| 數控火焰割炬 | 2組 |
|
| 數控割炬移動體 | 2組[數控] |
|
| 橫向管路傳動 | 拖鏈2套 |
|
| 縱向管路傳動 | 拖鏈1套 |
|
| 電控部分 | 電器柜（部分進口配置） |
（三）功能配置：
|
| 自動點火裝置 | 2套 |
|
| 編程套料軟件 | 1套 |
（四）技術指標：
|
| 有效切割寬度 | 2200mm |
|
| 有效切割長度 | 6000mm |
|
| 空程速度 | 0-10000mm/min |
|
| 火焰切割材料 | 碳鋼 |
|
| 火焰切割厚度 | 6-200mm |
|
| 火焰穿孔切割厚度（單割炬） | [數控]60mm |
|
| 火焰切割速度 | 50-750mm/min |
|
| 割炬升降距離 | ≤150mm |
|
| 整機精度標準 | 符合JB/T5102-1999 |
|
| 自動升降精度 | ±0.3mm |
|
| 直線定位精度 | ±0.4mm/10m |
|
| 直線重復精度 | ±0.4mm/10m |
|
| 速度誤差 | ±5% |
|
| 切割粗糙度 | Ra≤12.5μm |
（五）工作條件：
|
| 環境溫度 | -10℃～+40℃ | ||
|
| 相對濕度 | ≤95%無冷凝 | ||
|
| 周邊環境 | 通風，無較大沖擊 | ||
|
| 電源電壓 | 220V/3×380V±10V | ||
|
| 電源頻率 | 50Hz | ||
|
| 輸入功率（本機部分） | 3-5KW | ||
|
| 火焰切割氣體（在提貨前需確定） | 氧氣+乙炔或氧氣+丙烷 | ||
|
| 氧氣入口壓力 | 0.8-1.0ＭPa | ||
|
| 燃?xì)馊肟趬毫? | 0.04～0.06ＭPa 0.08～0.1ＭPa | ||
|
| 氧氣純度 | 99.6%以上 | ||
（六）主件清單：
| 項目 | 品牌型號 | 數量 | 圖片 |
| 數控系統 | 上海交大2300數控 系統 | 1套 |
|
| 數控火焰割炬 | 國產名牌 Longteng | 1把 |
|
| 自動點火裝置 | 國產名牌 Longteng | 1把 |
|
| 數控割炬升降裝置 | 高創數控 | 2套 |
|
| 橫向伺服驅動器 | 日本松下 Panasonic | 1套 |
|
| 縱向伺服驅動器 | 2套 | ||
| 橫向驅動伺服電機 | 1套 | ||
| 縱向驅動伺服電機 | 2套 | ||
| 橫向行星減速箱 | 行星減速機 | 1套 |
|
| 縱向行星減速箱 | 2套 | ||
| 編程套料軟件 | StarCAM 套料軟件 | 1套 |
|
| 電磁閥 | 意大利 CEME | 1套 |
|
| 主要電器元件 | 臺灣欣大繼電器 | 1套 |
|
| 橫向拖鏈 | 國產名牌 Huiding | 1套 |
|
| 電機電纜 伺服電纜 | 新加坡 Huayuan | 各1套 |
|
| 氣路管道 | 韓國 SAM | 1套 |
|
| 導軌系統 導軌齒條 其配件 | 國標24KG導軌 每副：2根*2米/根 | 4副 |
|
（七）技術文件：
|
| 名稱 | 數量 |
|
| 裝箱單 | 1份 |
|
| 整機使用說明書 | 1份 |
|
| 操作系統、伺服系統操作手冊 | 各1份 |
|
| 電氣原理圖 | 1份 |
|
| 合格證、保修卡 | 1份 |
（八）隨機備件：
|
| 名稱 | 數量 |
|
| 保險絲:2A和6A | 各1個 |
|
| 內六角扳手 | 1套 |
|
| 割咀 | 2套 |
三、調試驗收及服務
（一）安裝調試及驗收：
1、設備運抵需方現場后，我公司將免費為其安裝調試，并在需方現場進行最終階段的設備驗收。驗收合格，雙方代表簽字蓋章后設備將正式交付用戶使用。
2、設備驗收項目有：產品主要配置、導軌安裝精度、有效行程驗收、設備工作精度、設備輔助功能的驗收等五大項目。
（二）人員培訓：
1、供方免費為需方培訓機械維修、電氣維修、編程及操作人員各１名（人員應滿足供方相關要求）。
2、培訓：培訓時間為三天，在需方現場與設備安裝調試同步進行。
3、經培訓考核成績合格者方能上崗實際操作。
（三）售后服務：
1、本設備自正式交付需方使用之日起壹年內（或自本設備運抵需方壹拾叁個月內）供方免費保修（需方人為造成重大損壞及不可抗拒的自然因素造成重大損壞除外）；
2、供方對需方使用本設備實行“飛行服務”，即在接到故障信息后1小時內給以電話或傳真答復，需要到現場處理的故障則供方維修人員在24小時內到達需方設備現場。
四、其他條款
（一）供方義務：
1、合同生效后1周內，我方將提供機器的總體布置圖、地基圖、以及由用戶負責施工的零件圖紙1份，供用戶參考。
（二）需方義務：
1、需方負責基礎的土建施工(供方提供基礎圖紙作參考)，負責將符合要求的水源、氣源、電源鋪設至現場，負責拖鏈支架的施工，切割平臺、除塵水槽的施工等。采用水泥基礎和水泥水槽。
2、在安裝調試過程中，需方將給予積極的配合，提供必要的設備和人員的支持(如起重設備，電焊工和鉗工等)。
3、對需方操作、維修人員的要求：操作人員1名，中專以上文化，熟練操作計算機，能熟練運用AutoCAD等繪圖軟件；維修人員：機械、電氣各1名，高中以上文化或有多年專業維修經驗。
4、機床220v供電電纜、等離子380v電纜、氣管以及供氣設備。
