| 產地 | 陜西 |
| 電源電壓 | 220VAC/24VDC |
| 品牌 | 寶雞 |
| 型號 | DCB9518 |
| 加工定制 | 是 |
本公司經營水壓記錄儀，質量保證，歡迎咨詢洽談。
| DCB9418型壓力液位測控儀 |
| |
| 產品特點 |
| |
| |
 |
| |
| ? 全數字智能化儀表
? 適合所有標準輸出的變送器以及橋式傳感器差分mV級電壓信號
? 采用八段數碼管，最大顯示范圍可達-19999～999999 ? 可選擇m、kPa、MPa等單位顯示模式
? 斷電可保存設置參數，上電自動讀取設置值并自動檢測所有顯示
元件
? 具有4限位開關節點輸出，可任意設置控制域，每限可在測量范圍
內任意設定
? 標準串行RS232/RS485數字接口；完全隔離型電流、電壓輸出
? 可任意設置“基點”值（即變送器零位時儀表要顯示的值或變送器安裝的海拔高度）
? 可配接兩只本公司生產的變送器用于測量密封容器的液位或攔污柵前后的水位差等
? 儀表采用硬件雙看門狗結構、電源磁隔離以及光電隔離措施，所以整機超強抗干擾
? 對于標準變送器信號輸入，儀表可在現場無源調校，方便變送器互換和現場調試
? 在量程范圍內，儀表模擬輸出可任意選定變送輸出范圍，實現量程縮放
? 超寬供電范圍，可在AC85V～AC420V范圍內可靠工作，特別適合電力電網環境
? 抽拉式設計，儀表機芯可從殼體內抽出，方便儀表維護和更換 |
| |
| 產品用途 |
| |
| DCB9418測控儀主要用于水利、水電及其他工業現場的液位和壓力的測量和控制，如水池、水 |
| 井、水廠的自動上水,管道、容器等的壓力測控、水電廠欄污柵前后水位控制以及工業現場的壓 |
| 力、液位采集控制和顯示，同時它還可以將數據通過串行通信或隔離變送遠傳給中心控制室或其 |
| 他標準信號接收裝置。 |
| |
| 技術參數 |
| |
| 變送器饋電 | 24VDC/50mA | | 傳感器饋電 | 恒壓,恒流可調整 | | 采樣速度 | 18次/秒 | | 非線性誤差 | ≤0.1% | | 輸入信號 | 4—20mA,0—20mA,0—10mA,1—5V,0—5V,0—10V(變送器類) 0—5—1000mV(傳感器類) | | 變送輸出 | 完全隔離型 0/1—5VDC,0—10/20mADC,4—20mADC | | 顯示方式 | 13mm(0.5英寸)六位超高亮紅色數碼管 | | 指示燈 | 上上限、上限、下限、下下限、kPa、MPa、m | | 最大顯示 | 測量值加“基點”值后可顯示-19999~999999 | | 通信接口 | RS485/RS232 | | 供電電源 | 85—420VAC/47—63Hz | | 消耗功率 | < 8W | | 控制觸點容量 | 250VAC /7A（阻性負載） 30VDC /7A（阻性負載） | | 控制點數量 | 4NO(常開)+4NC(常閉)干觸點 | | 穩定性 | ≤±0.5%/年 | | 變送輸出精度 | ≤0.5% | | 環境溫度 | -10℃—60℃ | | 環境濕度 | < 90% | | 儲存溫度 | -40—80℃ | |
| |
| 外形及開口尺寸 |
| |
| |
| |

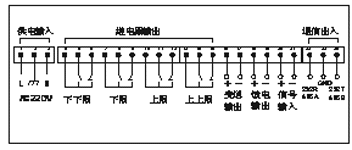

| 典型接線圖 |
| |

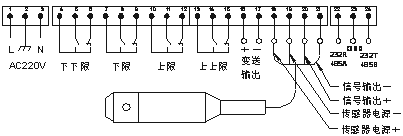

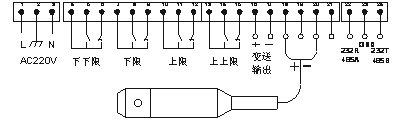

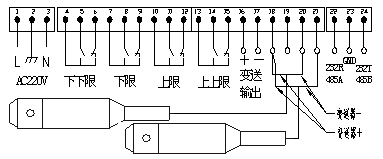

| 兩線制4～20mA變送器 |  | | | | 三線制4～20mA變送器 |  | | | | 電橋傳感器差分信號 |  | | | | 雙4～20mA變送器 |  | |
| |
| 選型指南 |
| |
| DCB9418 | 型測控儀 | |
| 代號 | 輸入信號形式 | | E | 電流輸出型變送器（4～20mA/0～10mA/0～20mA） | | F | 電壓輸出型變送器（1～5V/0～5V/0～10V） | | V | 0～1000mV電橋輸出型壓阻式壓力傳感器 | |
| 代號 | 功能 | | A | 單顯 | | B | 顯示+聲光報警 | | C | 顯示+聲光報警+上、下限控制 | | D | 顯示+報警+上上、上、下、下下限控制 | |
| 代號 | 輸出信號形式 | |
| 缺省為無輸出 | | Ⅰ | 4—20mA | | Ⅱ | 1—5V | | Ⅲ | 0—5V | | Ⅳ | 0—20mA | | Ⅴ | RS232接口 | | Ⅶ | RS485接口 | |
| 代號 | 單位顯示 | | kPa | 千帕 | | MPa | 兆帕 | | m | 米水柱高度 | |
|
| | DCB9418 | E | A | Ⅰ | m | | 選型提示：
1、產品的控制點在現場可以設置，也可在訂貨時說明，由廠家設置。
2、數字通信端口具有RS232和RS485數字接口，采用ASCⅡ碼傳輸方式。 | |
| |
 |
| |
