| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 11800*4500*4000（mm） |
| 放卷直徑 | 800（mm） |
| 收卷直徑 | 600（mm） |
| 電源 | 380V |
| 包裝 | 木箱 |
| 復合寬度 | 1000（mm） |
| 機械速度 | 220（mm） |
| 重量 | 55000（kg） |
| 復合層數 | 2（層） |
| 總功率 | 1200（Kw） |
| 類型 | 復合機 |
| 產品別名 | 干式復合機 |
| 適用對象 | 復合材料 |
| 成品尺寸 | 1000 |
| 品牌 | 奔躍 |
| 型號 | HY-G1000 |
HY-G1000型非標復合機
一、用途：
本機器械參照日本富士機型的優點而開發研制的高性能高速干復合機，主要適用于BOPP、PET、尼龍、CPP、CPE、鋁箔、紙張等卷狀薄膜材料的兩層或多層復合，形成一種具有高強度、高保鮮和耐蒸煮等優良特性的包裝材料。
性能特點：
1．整機采用進口PLC進行邏輯控制和保護，提高整機的可靠性。
2**、第二放卷、烘箱、收卷四段閉環恒溫張力，通過人機界面控制和顯示。
3．三段頂開式恒瘟烘箱，進出風分層，負壓設計，二次回風，既節約能源，又減少了殘留溶劑的含量。
4．烘箱內導輥主動同步傳動，減少材料拉伸和變形。
5**、二放卷（面膜和底膜），均采用EPC氣液糾偏。
6．高精度網紋輥涂布系統，氣動刮刀，勻膠輥、膠劑循環裝置。
7．高精度背壓三輥式復合裝置，復合輥采用外循環油加熱裝置，使加熱更均勻。
8．涂布、復合機組采用雙變頻聯動驅動，同步帶帶動箱內導輥確保同步。
9．通過冷卻輥使復合膜更平整、挺刮。
10．收卷部分使用兩部交流矢量電機控制錐度張力，氣動式背壓輥切刀裁切自動收卷，減少損耗
二、主要技術參數
型號 | HY-G1000型 |
機械速度 | 160m/min |
復合速度 | 150m/min |
導向輥寬度 | 1050mm |
放卷直徑 | φ600mm |
收卷直徑 | φ800mm |
電加熱功率 | 108KW |
機器總功率 | 125KW |
外形尺寸（長×寬×高） | 11800×4500×4000mm |
機器總重量

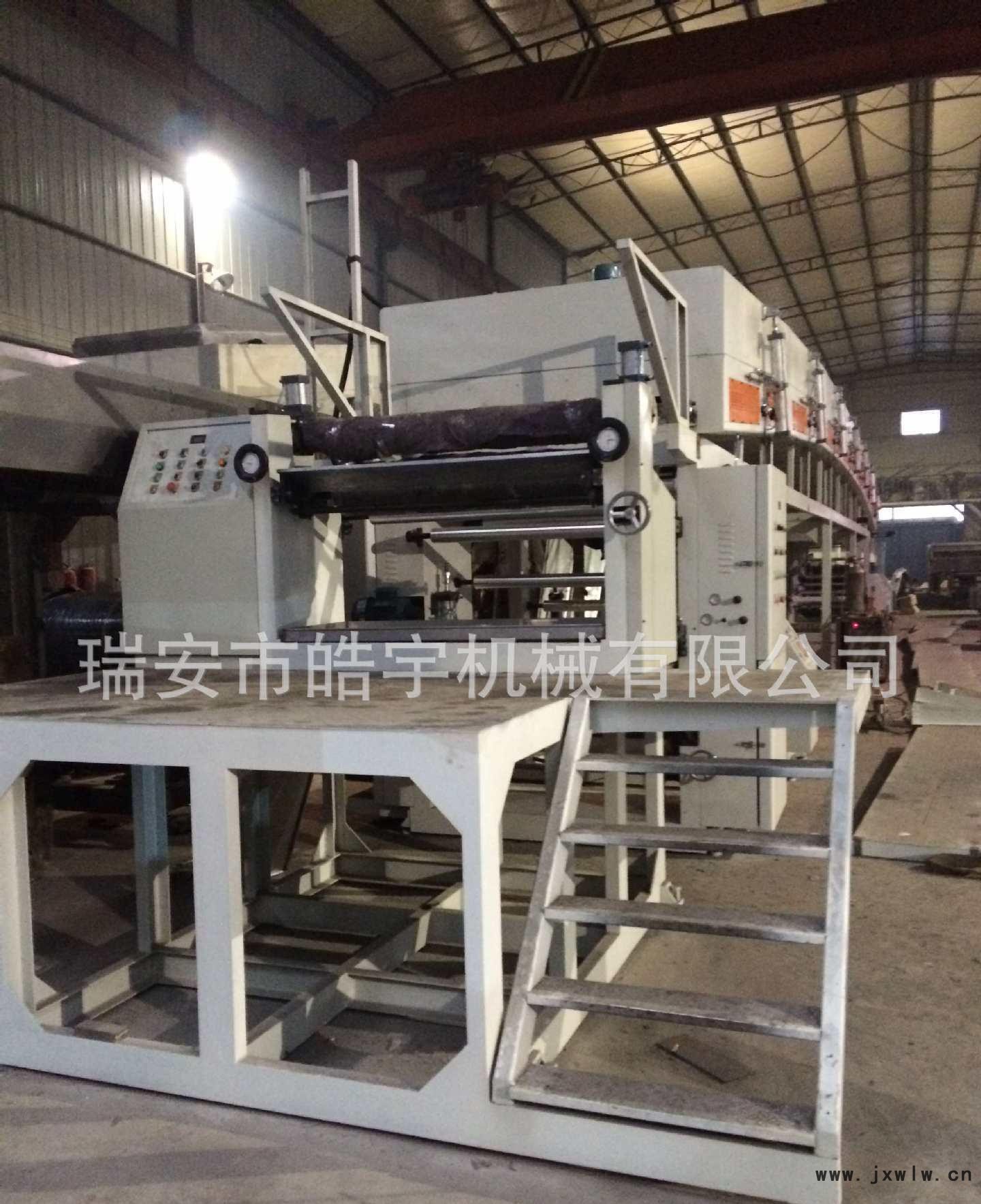

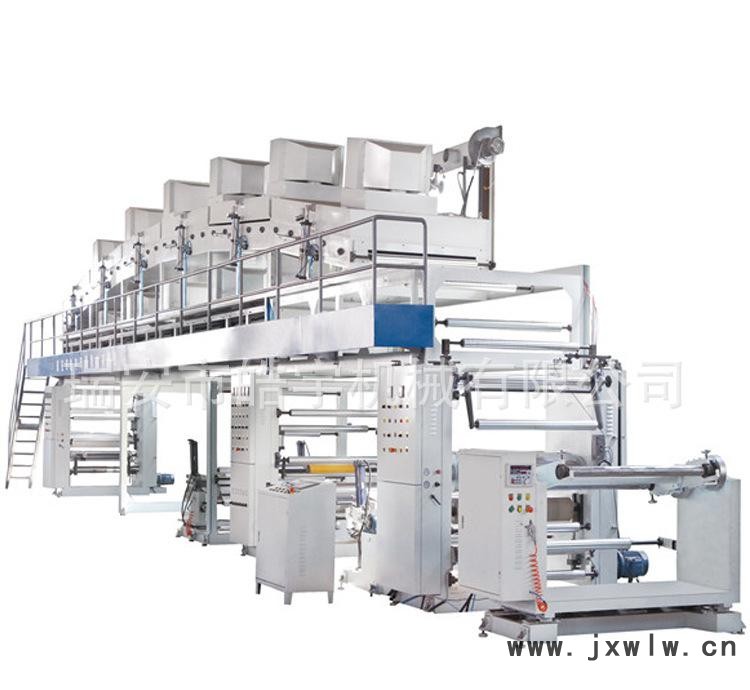

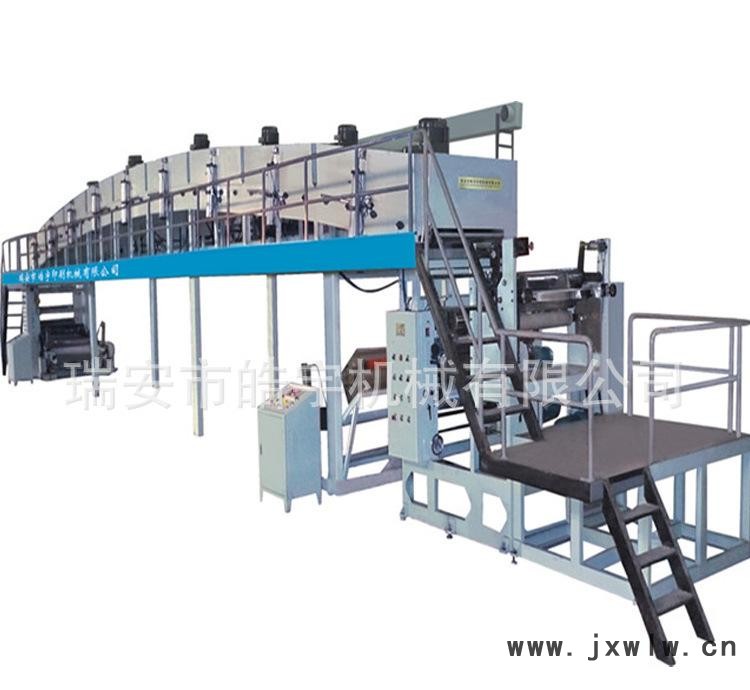

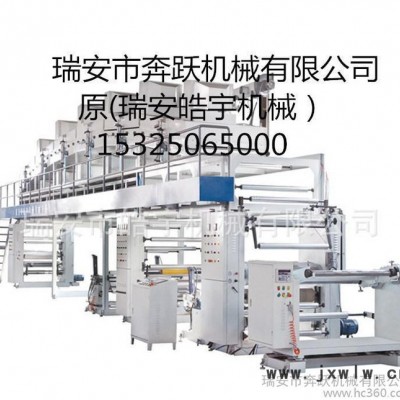

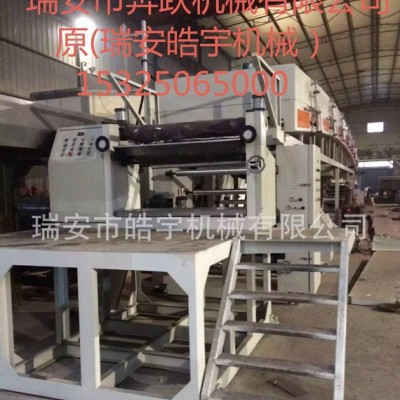

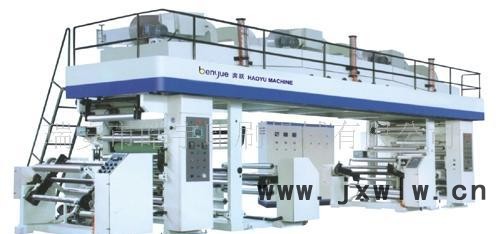

機械整體：
| 15000kg
|

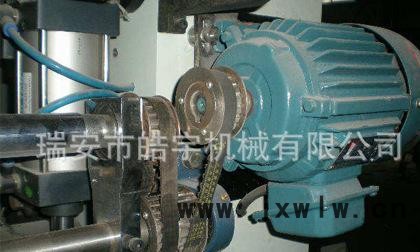

部分詳細圖：
<1>
<2>
