| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 14500×3400×4300（mm） |
| 放卷直徑 | 800（mm） |
| 收卷直徑 | 800（mm） |
| 電源 | 220V |
| 包裝 | 14500×3400×4300 |
| 復合寬度 | 1600（mm） |
| 機械速度 | 200（mm） |
| 重量 | 18000（kg） |
| 復合層數 | 2（層） |
| 總功率 | 53（Kw） |
| 類型 | 復合機 |
| 品牌 | 奔躍 |
| 型號 | GF-A1600 |

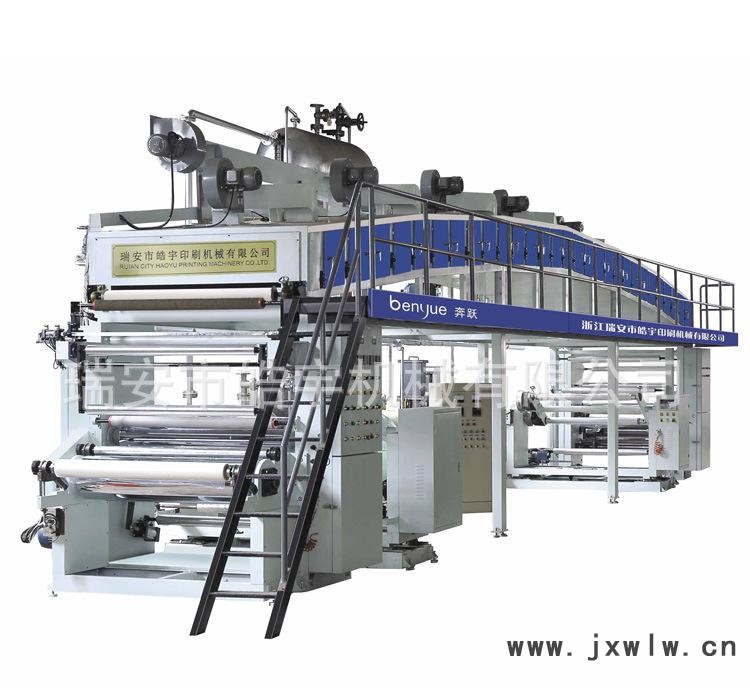

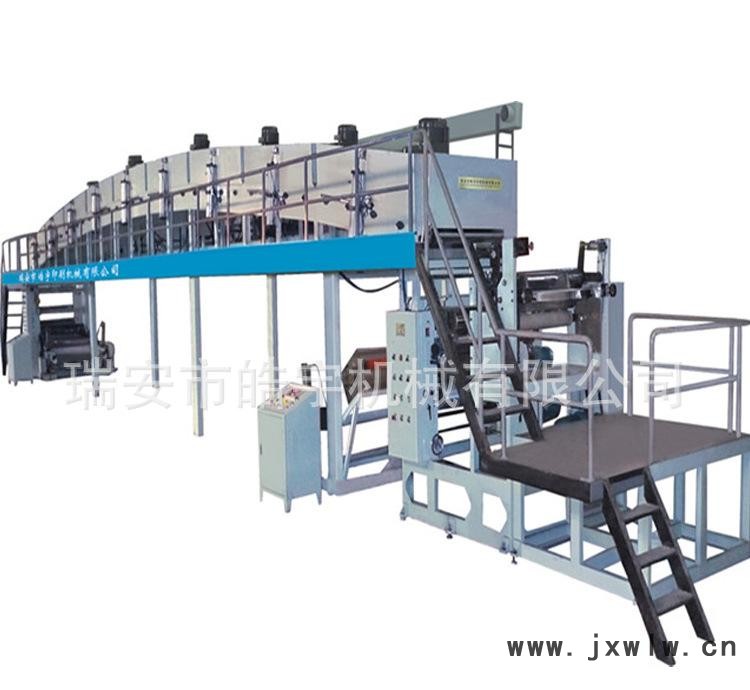

GF-A1600型全自動電腦高速?gòu)?fù)合機
一、用途
本機參照日本富士機型的優點而開發研制的全自動高性能高速?gòu)?fù)合機，主要適用于BOPP、PET、尼龍、CPP、CPE、鋁箔等卷狀薄膜材料的兩層或多層復合的產品，形成一種具有高強度、高保鮮和耐蒸煮等優良特性的包裝材料。
二、主要技術參數
型號 | GF-A1600型 |
工作有效寬度 | 1600mm |
機械**高線速度 | 200m/min |
復合**高線速度 | 180m/min |
導向輥寬幅、直徑 | φ100mm×1650mm |
收放卷架形式 | 雙工位，全自動接料 |
放卷基材**大直徑 | φ800mm |
收卷基材**大直徑 | φ800mm |
加熱方式 | 電加熱 |
烘箱長度 | 12米 |
電加熱功率 | 104KW |
整機電機功率 | 約53KW |
外形尺寸（長×寬×高） | 14500×3400×4300mm |
機器總重量 | 約18000kg |
三、性能及特點
1．整機采用進口PLC進行邏輯張力控制和保護，提高整機的可靠性。
2．放卷、上膠涂布、復合牽引、收卷四段閉環恒溫張力，通過人機界面控制和顯示。
3.上膠方式為網紋涂布，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。
4．四段氣頂式恒溫烘箱，進出風分層，負壓設計，風力強勁，干燥徹底,二次回風，既節約能源，又減少了殘留溶劑的含量。
4．烘箱內導輥采用主動與被動式，傳動采用同步帶輪傳動式，減少材料拉伸和變形。
5**、二放卷（面膜和底膜）均采用EPC糾偏；膜出烘箱后也采用EPC斜向糾偏。
6．高精度網紋輥涂布系統，氣動刮刀，均勻輥、膠劑循環裝置。
7．高精度背壓三輥式復合裝置，復合輥采用夾層導熱油循環中間電熱管加熱式，使復合更均勻更老固。
8．涂布、復合機組采用雙變頻聯動驅動，進入PLC電腦程序控制。
9．通過冷卻輥使復合膜更平整、挺刮。
10．收卷部分使用兩套交流矢量電機由PLC電腦系統控制，氣動式背壓輥切刀裁切自動收卷，減少損耗。
11.收放軸采用脹子式氣脹軸，為了裝卸料操作方便。
四、要求
A、根據客戶的不同要求特殊定制機器（有限寬度范圍為300-2000mm）
B、收放架形式分別為：手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇
五、工藝流程
基材放卷—上膠單元---干燥單元--牽引單元--收卷機
