| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 14500×3400×4300（mm） |
| 放卷直徑 | 800（mm） |
| 收卷直徑 | 800（mm） |
| 電源 | 220v |
| 包裝 | 木箱 |
| 復合寬度 | 1600（mm） |
| 機械速度 | 200（mm） |
| 重量 | 18000（kg） |
| 復合層數 | 2（層） |
| 總功率 | 53（Kw） |
| 類型 | 復合機 |
| 品牌 | 奔躍 |
| 型號 | GF-A1600 |

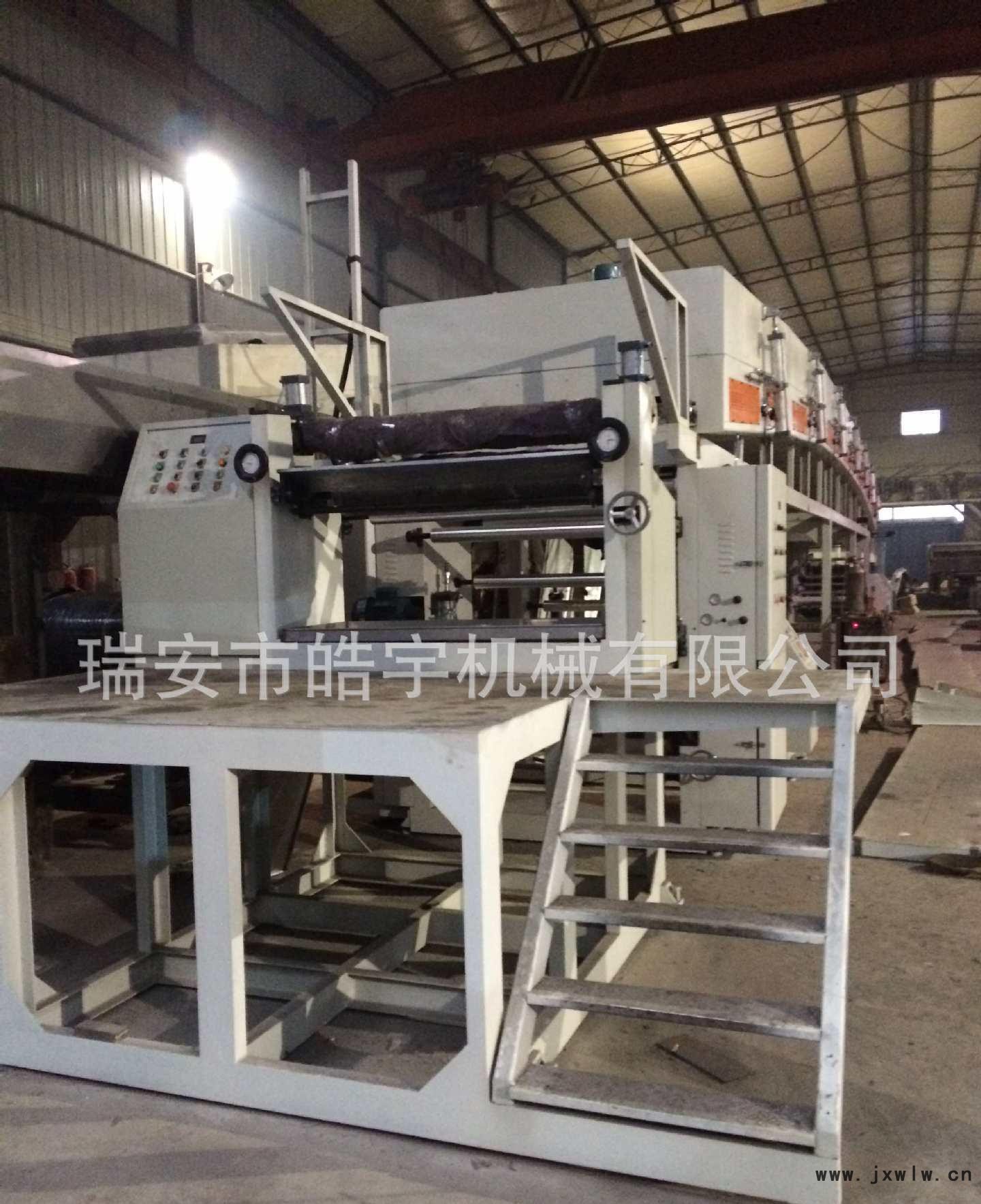

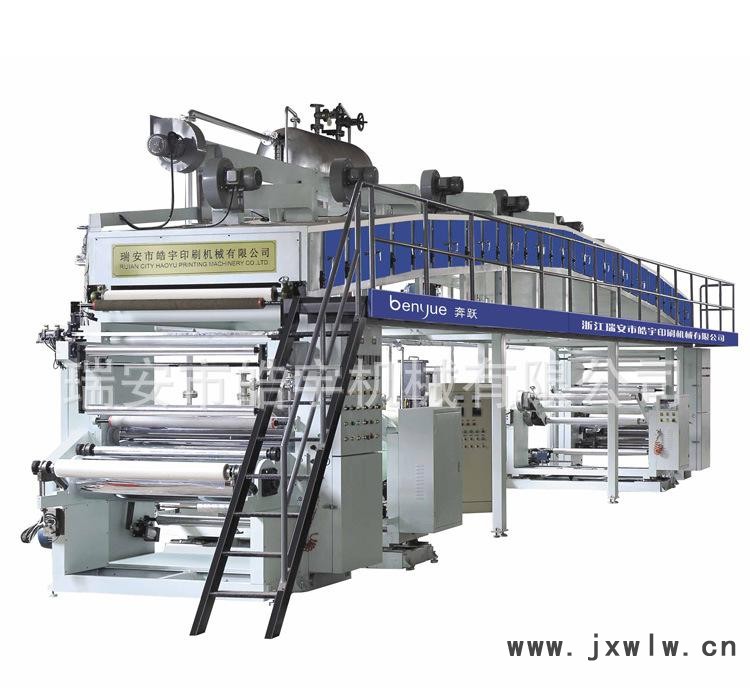

GF-A1600型全自動電腦高速復合機
一、用途
本機參照日本富士機型的優點而開發研制的全自動高性能高速復合機，主要適用于BOPP、PET、尼龍、CPP、CPE、鋁箔等卷狀薄膜材料的兩層或多層復合的產品，形成一種具有高強度、高保鮮和耐蒸煮等優良特性的包裝材料。
二、主要技術參數
型號 | GF-A1600型 |
工作有效寬度 | 1600mm |
機械**高線速度 | 200m/min |
復合**高線速度 | 180m/min |
導向輥寬幅、直徑 | φ100mm×1650mm |
收放卷架形式 | 雙工位，全自動接料 |
放卷基材**大直徑 | φ800mm |
收卷基材**大直徑 | φ800mm |
加熱方式 | 電加熱 |
烘箱長度 | 12米 |
電加熱功率 | 104KW |
整機電機功率 | 約53KW |
外形尺寸（長×寬×高） | 14500×3400×4300mm |
機器總重量 | 約18000kg |
三、性能及特點
1．整機采用進口PLC進行邏輯張力控制和保護，提高整機的可靠性。
2．放卷、上膠涂布、復合牽引、收卷四段閉環恒溫張力，通過人機界面控制和顯示。
3.上膠方式為網紋涂布，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。

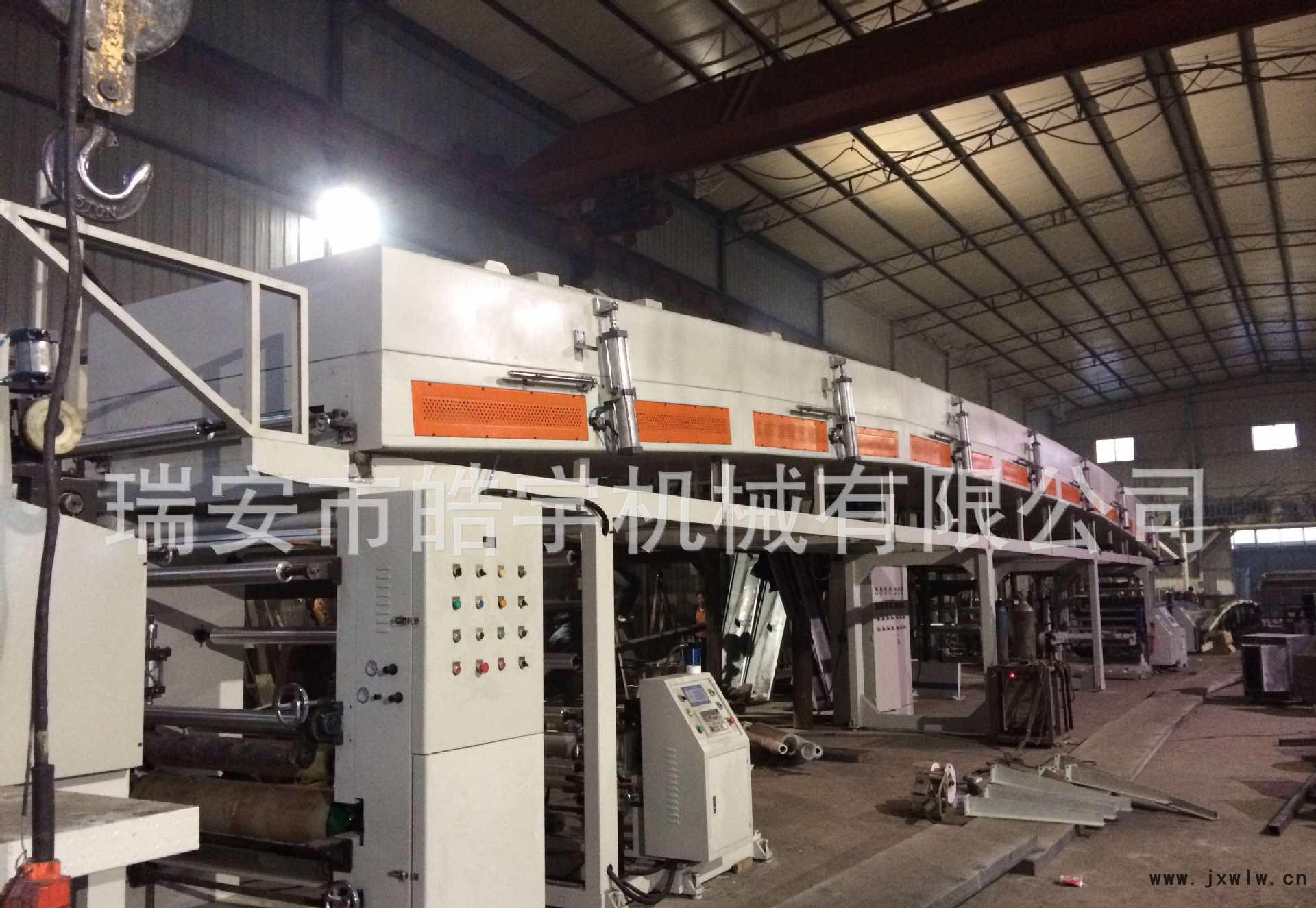

4．四段氣頂式恒溫烘箱，進出風分層，負壓設計，風力強勁，干燥徹底,二次回風，既節約能源，又減少了殘留溶劑的含量。
4．烘箱內導輥采用主動與被動式，傳動采用同步帶輪傳動式，減少材料拉伸和變形。
5**、二放卷（面膜和底膜）均采用EPC糾偏；膜出烘箱后也采用EPC斜向糾偏。
6．高精度網紋輥涂布系統，氣動刮刀，均勻輥、膠劑循環裝置。
7．高精度背壓三輥式復合裝置，復合輥采用夾層導熱油循環中間電熱管加熱式，使復合更均勻更老固。
8．涂布、復合機組采用雙變頻聯動驅動，進入PLC電腦程序控制。
9．通過冷卻輥使復合膜更平整、挺刮。
10．收卷部分使用兩套交流矢量電機由PLC電腦系統控制，氣動式背壓輥切刀裁切自動收卷，減少損耗。
11.收放軸采用脹子式氣脹軸，為了裝卸料操作方便。
四、要求
A、根據客戶的不同要求特殊定制機器（有限寬度范圍為300-2000mm）
B、收放架形式分別為：手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇
五、工藝流程
基材放卷—上膠單元---干燥單元--牽引單元--收卷機
