| 產地 | 北京 |
|---|---|
| 材質 | 鑄鋼、不銹鋼 |
| 公稱通徑 | 25-300 |
| 公稱壓力 | 0.6-1.6 |
| 介質溫度范圍 | -20/400 |
| 連接形式 | 法蘭 |
| 驅動方式 | 氣動 |
| 外形尺寸(長×寬×高) | 根據產品具體參數確定 |
| 用途 | 平衡 |
| 壓力環境 | 常壓 |
| 品牌 | 北京景辰 |
| 型號 | HXF-I/LFH-I型 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

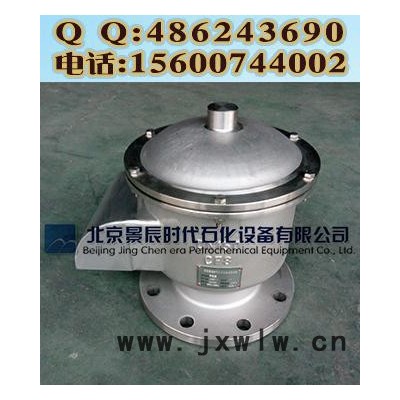

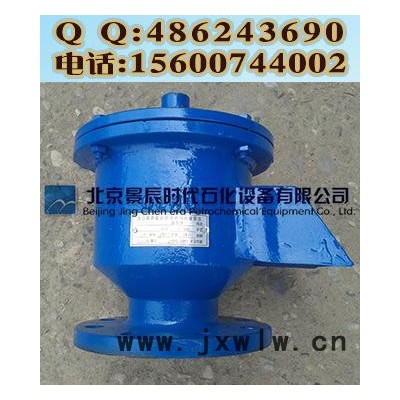

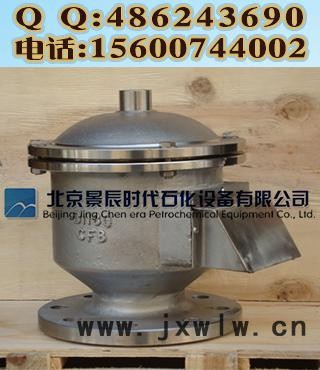

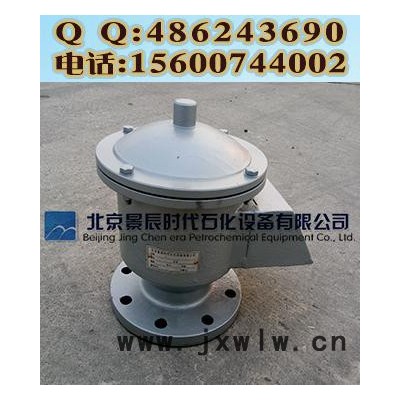

一、全天候呼吸閥產品概述：
全天候呼吸閥安裝在汽油、煤油、芳徑等固定頂式儲罐上，防止罐內蒸發損耗與保護儲罐在受超壓或真空時免遭破壞。據**標準《石油化工企業設計防火規范》（GB50160-92）之規定：甲、乙類液體的固定頂罐，應設阻火器和呼吸閥。可見呼吸閥、阻火器是儲罐不可缺少的安全設施。
全天候呼吸閥為閥座相互重疊的重力式結構，其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。我公司生產的全天候呼吸閥，具有結構緊湊、通氣量大、泄漏量小、密封性能好等特點，特別是高空作業時，檢修、清洗呼吸閥內正負壓閥盤非常方便。

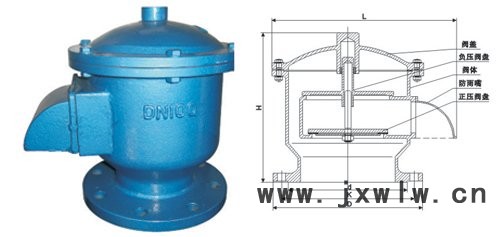

| 口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
| 25 | 1“ | 160 | 165 |
| 32 | 1-1/4“ | 180 | 185 |
| 40 | 1-1/2“ | 190 | 190 |
| 50 | 2“ | 220 | 220 |
| 80 | 3“ | 270 | 260 |
| 100 | 4“ | 310 | 280 |
| 150 | 6“ | 380 | 330 |
| 200 | 8“ | 450 | 380 |
| 250 | 10“ | 520 | 420 |
b.全天候呼吸閥操作壓力：
A、-295Pa (-30mmH2O)/+355Pa (+36mmH2O)
B、-295Pa (-30mmH2O)/+980Pa (+100mmH2O)
C、-295Pa (-30mmH2O)/+1750Pa (+180mmH2O)
D、-295Pa (-30mmH2O)/+9800Pa (+10000mmH2O)
c.防爆級別：BS5501：IIA、IIB、IIC。
d.殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316L。
e.閥盤、閥座材質：鋁合金、不銹鋼。
f.密封件材質：聚四氟乙烯。
g.法蘭標準：HG20592-97 PN1.0如客戶需用GB、SH、HGJ、JB、ANSI、JIS等標準或改變壓力等級時，請?jiān)谟嗀浐贤凶⒚鳌?br style="font-family:'Microsoft Yahei', Tahoma, SimSun;line-height:normal;white-space:normal;background-color:#FFFFFF;" /> h.制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法）GB5908-86等標準進行制造和驗收，或客戶指定標準。
注：以上產品圖片及尺寸僅供參考，如需準確圖紙，歡迎來電咨詢。
三、全天候呼吸閥安裝維護：
1、全天候呼吸閥安裝在儲油罐的**高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
2、我公司在全天候呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，全天候呼吸閥與罐頂中心應該對稱安裝。
3、呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
4、全天候呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換全天候呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
四、全天候呼吸閥訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便提供準確合格的產品。
