| 產品別名 | 數控切割機 |
|---|---|
| 電流 | 其它 |
| 額定負載持續率 | 100 |
| 功率 | 100 |
| 絕緣等級 | H |
| 空載電壓 | 79 |
| 控制方式 | 數控 |
| 類型 | 數控切割機 |
| 頻段 | 激光 |
| 頻率 | 50 |
| 驅動形式 | 自動 |
| 輸出電流調節范圍 | 0-100 |
| 輸入電壓 | 380 |
| 外殼防護等級 | F |
| 外形尺寸 | 14*4 |
| 效率 | 100 |
| 用途 | 焊管 |
| 最大切割厚度 | 10-35 |
| 作用對象 | 金屬 |
| 作用原理 | PLC自動化控制 |
| 等離子源 | 客戶自選，海寶105，飛馬特UC120-200 |
| 安裝占地 | 20平方 |
| 品牌 | 鑫宇 |
| 型號 | XY-4X15 |
| 功率因素 | 100 |
| 額定輸入電源容量 | 12 |
| 工具凈重 | 2000 |

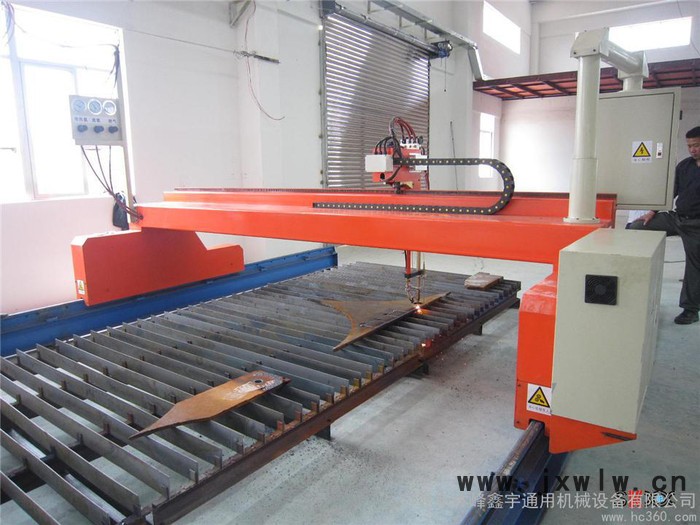

一、 基本配置
Ø | 主機規格 | 3000mm |
Ø | 導軌長度 | 8000mm |
Ø | 數控等離子割炬 | 1組 |
Ø | 火焰割據 | 1組 |
Ø | 數控系統 | 斯達特 |
Ø | 驅動電機 | 日本松下伺服電機及驅動器 |
Ø | 減速機 | 紐氏卡特減速機 |
Ø | 弧壓調高 | 斯達特 |
Ø | 橫向管路傳動 | 拖鏈 |
Ø | 縱向管路傳動 | 拖鏈 |
Ø | 驅動方式 | 雙邊驅動 |
二、 功能配置
Ø | 弧壓調高 | 1套 |
Ø | 割據防碰撞裝置 | 1套 |
三、 選用配置
Ø | 編程套料軟件 | FASTCAM編程套料標準版軟件1套 |
四、 主要技術指標
Ø | 有效切割寬度 | 2200mm |
Ø | 有效切割長度 | 6000mm |
Ø | 切割厚度 | 火焰6-150MM 等離子12MM以下 |
Ø | 整機運行速度 | 0-12000mm/min |
Ø | 割炬升降距離 | 》120mm |
Ø | 直線定位精度 | ±0.3mm/10M |
Ø | 直線重復精度 | ±0.3mm/10M |
Ø | 縱向?qū)蚓? | ±0.2mm/3M |
Ø | 邊長誤差 | ≤0.5mm |
Ø | 交點偏差 | ≤0.5mm |
Ø | 回原點誤差 | ≤0.2mm |
Ø | 設定速度誤差 | ≤±5％ |
Ø | 切割表面粗糙度 | Ra12.5~25 |
五、 工作條件
Ø | 環境溫度 | -10-45℃ |
Ø | 相對濕度 | <90%無冷凝 |
Ø | 周邊環境 | 通風.無較大沖擊 |
Ø | 電源電壓 | 3×380v±10% |
Ø | 電源頻率 | 50 HZ |
