| 類型 | 其它 |
|---|---|
| 品牌 | 以太網雙串口轉換器RS-232485 |
| 型號 | ETH2232L |
以太網/雙串口轉換器

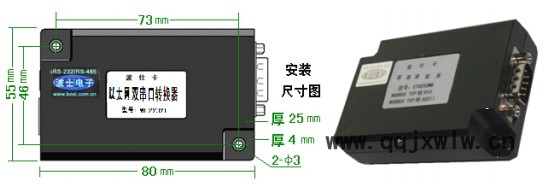

設置軟件兼容波仕的 ETH232 系列以太網/串口轉換器。它具有超小型的外形(80*25*55mm)，可以
虛擬成為本地串口，支持串口透明傳輸、并且?guī)гO(shè)置軟件。ETH2232L 是波仕全新一代產品。支持
100/10M 以太網，自適應 RJ-45 直連線交叉線，5V 供電，內部 1000V 變壓器電氣隔離。波仕 ETH2232L
是世界上**小的、也是使用**簡便的以太網/雙串口轉換器。
波仕新一代**產品,謹防假冒!**號:201120297328,200630307752。
在很多應用場合，如果想讓串口設備連接到以太網中**必須加以太網/串口轉換器。波仕ETH2232L 可以將 2 個串口設備同時連接到以太網中，實現了串口設備與以太網的互連。產品通過以太網連接到計算機后可以用配置程序或者網頁進行通信設置,可以設置模塊的串口波特率，IP 地址，子網掩碼，網關，MAC 等信息，還可以虛擬成為本地串口。波仕以太網/串口轉換器是實現通信主機的以太網與 RS-232/RS-485 串口設備相互通訊的一種協議轉換裝置（TCP/IP 協議-串行通信協議）。 波仕 ETH2232L 產品提供一個 RS232 和 RS485串口，一個 100/10M 以太網口等。
1、硬件安裝
ETH2232L 的硬件安裝非常簡單：接上電源即可（5～24V 直流）。上電以后電源旁邊的 RJ-45
座有燈亮。波仕 ETH2232L 產品的 RS-232/485 串口端是一個 DB-9 針座，具有 2 路 RS-232、RS-485
全部引腳。配有端子板，帶雙層DB-9針座和接線端子。當作為RS-232口時與PC機的DB-9針RS-232
口的 2、3、5 腳分配完全相同。不加端子板時 1 號 RS-232 口與 PC 機的 DB-9 針 RS-232 口的 2、3、
5腳分配完全相同。注意RS-232/485通信時建議要接地線（5腳）。RS-485信號的參考地線與RS-232
的 GND 是一樣的。
DB-9針端的引腳分配如下(配有端子板)：
電氣隔離，并且內置有 600W 抗雷擊浪涌保護器。
