| 類型 | 回轉真空干燥機 |
|---|---|
| 操作方式 | 間歇式 |
| 干燥介質 | 其它 |
| 加熱方式 | 傳導式 |
| 工作類型 | 回轉滾筒 |
| 品牌 | 貝奇 |
| 型號 | SZG-00 |
一．產品介紹
工作原理

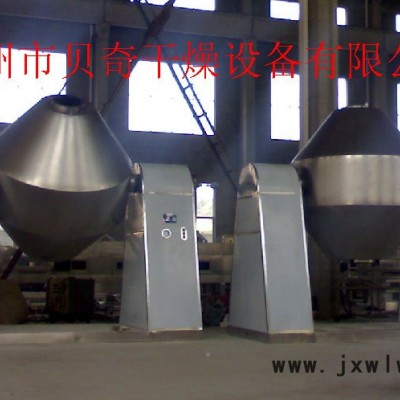

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
特點
雙錐回轉真空干燥機是集混合—干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間溫差在±2℃以內。熱效率高，比一般烘箱提高2倍以上。間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。本設備廣泛應用于制藥、化工、食品、染料等行業的干燥。請認準貝奇牌商標。
應用范圍
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
※不能接受高溫的熱敏性物料
※需回收溶劑和有毒氣體的物料
※容易氧化，有危險的物料
※對結晶狀有要求的物料
※要求殘留揮發物含量極低的物料
技術規格
名稱 型號 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 | |||
罐內容積（L） | 100 | 350 | 500 | 750 | 1000 | 15000 | 2000 | 3500 | 4500 | 5000 | |||
最大裝料容積（L） | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 | |||
最大裝料重量 | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 | |||
轉速 | 3～13 | 6 | 5 | 4 | 4 | 4 | |||||||
電機功率k w) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | |||
占地面積 | 2160 | 2160 | 2350 | 2560 | 2860× | 3060 | 3260 | 3760 | 3960 | 4400 | |||
回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 | |||
罐內設計壓力（MPa） | -0.1～0.15 | ||||||||||||
夾套設計壓力(MPa) | ≤0.3 | ||||||||||||
重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 | |||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注： 對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小，最大裝料體積不能接觸到真空管底面。
電機可根據用戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/c m3 計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；如內膽材料采用搪玻璃，定貨時需提出；物料如為易燃易爆性，定貨時需明確提出，否則嚴禁使用。
結構示意圖
