| 原理 | 真空過濾 |
|---|---|
| 樣式 | 立式 |
| 適用對象 | 變壓器油 |
| 濾料類型 | 不銹鋼席形網 |
| 性能 | 精密過濾,高效過濾 |
| 額定流量 | 3（m3/h） |
| 工作壓力 | 0-0.4（Mpa） |
| 工作噪聲 | 70（dB） |
| 進出口管徑 | 25（mm） |
| 破乳化值 | 32（min） |
| 清潔度 | 6（NAS） |
| 外形尺寸 | 1350*1000*1700（mm） |
| 有效過濾面積 | 10000（c㎡） |
| 整機功率 | 17（kw） |
| 產品類型 | 全新 |
| 適用范圍 | 化工,石油,汽車,輕工,食品,選礦,水處理,冶金,染料,紡織,制藥,電鍍,其他 |
| 品牌 | 通瑞 |
| 型號 | ZJB-T-50 |

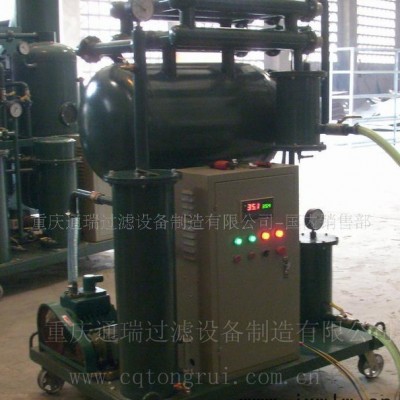

ZJB絕緣油過濾設備|過濾凈化絕緣油|帶耐壓檢測的濾油機適用于處理不合格的變壓器油、互感器油、開關油、電容器油、電器絕緣油、電纜油、斷路器等絕緣用油的凈化處理，是應用于電廠、電站、電力公司、冶金、石化、鐵路等工礦企業凈化處理不合格電氣絕緣油的專用設備，還可對絕緣電力設備進行真空注抽，真空干燥電氣設備潮氣。
特點：
1. 三維立體閃蒸，高效脫水、脫氣。
2. 網狀過濾與高分子吸附相結合的除雜技術。
3. 雙紅外線液位自動控制。
4. 三位一體的聯鎖、保護裝置。
5. 本機可獨立使用，也可以與油再生系統配合使用。
6. 本機可對變壓器等絕緣電力設備進行真空注油，真空干燥。
7. 可隨機檢測耐壓值并自動打印檢測結果(ZJB-T系列)。
8. 本機可與BZ系列變壓器油脫色裝置一起使用，增加除酸、脫色、去游離碳、降低介損等功能（ZJL系列）。
9. 本機同時具有真空注油及帶電在線運行功能。
10. 本機具有三位一體的聯鎖電氣自動保護裝置（相序保護，過載保護，過壓保護），采用本公司特制的精密油泵，低噪音，符合世界環保的高標準要求
ZJB-絕緣油耐壓檢測過濾設備優勢：
本機屬于新型高效真空濾油機，具有三維立體閃蒸和微克技術，并采用網狀過濾與高分子吸附相結合的除雜技術，其效率比一般真空濾油機高5-8倍，勿需其它耗材，能耗極低。
ZJB、ZJB-T系列高效真空濾油機技術參數表
指標名稱 | 單位 | ZJB-10 | ZJB-20 | ZJB-30 | ZJB-50 | ZJB-75 | ZJB-100 | ZJB-150 | ZJB-200 | |
流 量 | L/H | 600 | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | |
工作真空度 | Mpa | -0.06 ～ -0.098 | ||||||||
工作壓力 | Mpa | ≤0.4 | ||||||||
油擊穿電壓 | kV | ≥55 | ≥60 | ≥65 | ||||||
油中含水量 | PPm | ≤5～8 | ||||||||
油中含氣量 | % | ≤0.1 | ||||||||
含雜質粒度 | um | ≤5 | ||||||||
無故障工作時間 | H | 4000 | ||||||||
恒溫控制范圍 | ℃ | 20-80 | ||||||||
連續工作時間 | H | 150 | ||||||||
電 源 |
| 380V/50Hz (根據用戶要求定) | ||||||||
工作噪聲 | dB(A) | ≤75 | ≤80 | |||||||
電加熱功率 | kW | 9 | 15 | 18 | 30 | 48 | 60 | 90 | 105 | |
總電功率 | kW | 11 | 17 | 21 | 33 | 53 | 65 | 96 | 116 | |
進（出）口管徑 | mm | 25 | 25 | 25 | 32 | 40 | 40 | 50 | 60 | |
設備重量 | Kg | 240 | 250 | 280 | 310 | 550 | 730 | 960 | 1200 | |
外形 | 長 | mm | 1050 | 1150 | 1200 | 1300 | 1600 | 1600 | 2100 | 2200 |
寬 | mm | 750 | 800 | 800 | 900 | 1000 | 1200 | 1500 | 1600 | |
高 | mm | 1400 | 1450 | 1500 | 1600 | 1800 | 1850 | 2000 | 2100 | |
絕緣油介電強度自動測試儀
YJJ-II型絕緣油介電強度自動測試儀是依據國際IEC-156各國標GB507-86《絕緣油介電強度測定法》的要求，同廣大使用者的反饋意見，在HCJ-9201的基礎上，開發的全自動化儀器。
本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。
適合測試各種絕緣油介電強度,其主要性能特點：
1.本儀器設有自動檢測功能， 如開機自動進入復位狀態執行調壓器回零。
2.采用了微型TPU－A面板式打印機，自動打印輸出。
3.根據用戶需求可改變測試次數、攪拌靜置時間、聲控光控提醒連續打印與非打印。
4.本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
5.工作電源：AC220V ±10%、50HZ ±5%
6.測量范圍：AC 0－80KV
7.限定電流：5mA
8.測量精度：1%
9.調壓速度：2KV/S±10%
10.預定設置：次數1－9/攪拌時間 0－1分39秒/靜置時間 0－10分39秒
11.使用條件：環境溫度0℃－35℃ 相對濕度≤75%
12.油杯間隙：2.5mm(油杯塞尺直徑)
13.體 積: 415×315×315mm3
14.重 量：28kg
