| 品牌 | 3DFAMILY |
|---|---|
| 型號 | CMF |
| 加工定制 | 是 |
| 類型 | 通訊檢測儀器 |
| 外形尺寸 | 800*600*1000 |
| 重量 | 1700 |
| 產品用途 | 機械、汽車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面 |
| 規格 | CMF866 CMF654 CMF1286 CMF12108 CMF10158 |
| 精度 | 3μm |

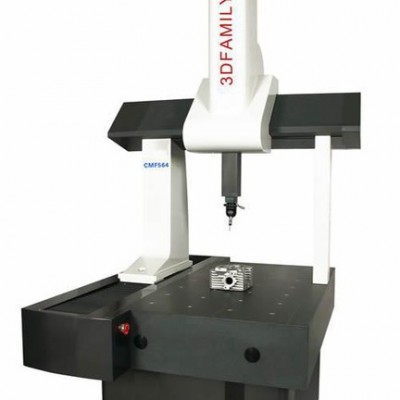

介紹
·可靠 ·經濟 ·超靜速度 ·精度高、易操作 ·移動速度快、加速度高 ·適合各種環境的設計 ·華麗的外觀 ·穩定的結構 ·適合中小型工件測量
附件
探針、控制器、加密鎖、測頭、測量軟件、校正球、計算機等
產品特點
·高精度氣浮、環抱式導軌設計。
·龍門移式結構，使工件放置空間寬闊、裝卸便捷。
·三軸采用高性能同步帶傳動，傳動部件慣性小，速度高。
控制器：
·原裝進口國際知名品牌控制器。
·采用32位高速中央處理單元，使機械速運動平穩，速度更快。
·高集成度保證了高可靠性。
·支持三軸“連續運動”模式，運動效率更高。
·驅動系統采用高性能直流伺服電機，可無間隙、無振動的驅動。
·操作盒的人性化設計。
技術參數
主要型號 | CMF1086 | |
測量行程 （mm） | X | 800 |
Y | 1000 | |
Z | 600 | |
全機尺寸 （mm） | L | 2082 |
B | 1605 | |
H | 2760 | |
分辨率 | 0.5 | |
示值誤差(μm) | 2.9+L/250 | |
**大速度(mm/s) | 400 | |
空氣壓力(MPa) | 0.6-0.8 | |
**大承受重量 | 1000 | |
儀器重量 | 1700 | |
應用領域
主要用于機械、汽車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量。
