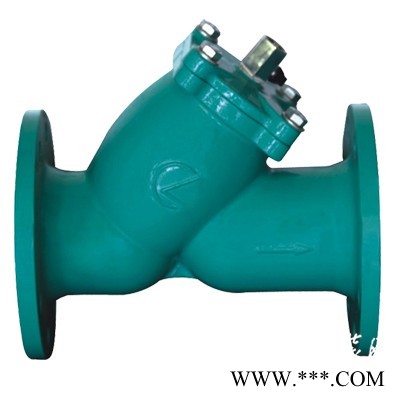

GL41H Y型過濾器
說明：
本產品主要安裝于各類給排水管路或蒸氣管路及氣體管路中。用于保護其它管件或閥門免受系統中碎片和雜質的損傷。
Y型過濾器要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
特點：
1、造型美觀，閥體預留測壓孔。
2、使用方便、快捷?？筛鶕?jù)用戶要求將閥蓋上的螺塞改換成球閥，球閥出口接排污管，這樣就可以不拆閥蓋，帶壓排污。
3、可根據用戶要求提供不同過濾精度的濾網。濾網清洗更換方便。
4、流體通道設計科學合理，流阻更小，流量更大，網眼總面積是公稱通徑面積的3~4倍。
5、伸縮式的可使安裝拆卸更方便。
Y型過濾器標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
Y型過濾器試驗壓力：
| 型號 | 公稱壓力(MPa) | 耐壓試驗壓力(MPa) | 工作壓力(MPa) |
| GL41H | 1.0 | 1.1 | 1.0 |
| 1.6 | 1.75 | 1.6 | |
| 2.5 | 3.75 | 2.5 | |
| 4.0 | 4.4 | 4.0 |
Y型過濾器主要技術參數：
| 殼體材質 | 鑄鐵 | 碳鋼 | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框濾網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | 0~150 | -10~350 | -40~425 |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~400 | ||
Y型過濾器主要外形尺寸：
| DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 |
|
| 3 |
| 25 | 1 | 160 | 80 | 160 |
|
| 3.8 |
| 32 | 1 1/4 | 180 | 90 | 180 |
|
| 6 |
| 40 | 1 1/2 | 200 | 100 | 240 |
|
| 7.2 |
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 |
|
| 312 |
| 400 | 16 | 800 | 700 | 1360 |
|
| 500 |
| 450 | 18 | 850 | 790 | 1480 |
|
| 700 |
| 500 | 20 | 900 | 875 | 1650 |
|
| 900 |
