| 動力類型 | 機械傳動 |
|---|---|
| 加工精度 | 普通精度 |
| 控制形式 | 人工 |
| 類型 | 普通車床 |
| 外形尺寸 | 2340×940×1200（mm） |
| 主電機功率 | 4（kw） |
| 安裝形式 | 落地式 |
| 布局形式 | 臥式 |
| 主軸轉速級數 | 反、正各12級 |
| 品牌 | 濟南一機 |

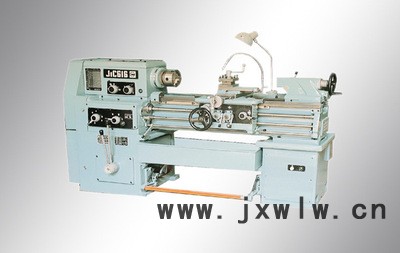

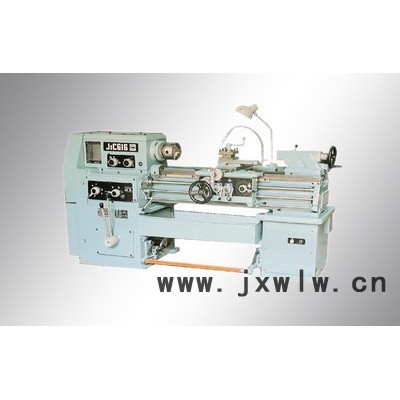

◆ 本產品是一種多用途的臥式普通車床，特別適用于廣大機械加工行業、工具機修車間等場合，對中小型軸類、套類及盤類零件，以及對公制、英制、模數類螺紋等零件進行車削加工。
◆ 本機床結構緊湊、布局合理、操作靈活可靠、維修方便。床身導軌采用超音頻淬火處理，在專用導軌磨上經組合砂輪一次性成型磨削，從而有效保證了導軌各平面間的直線度、平面度、平行度、垂直度，精度保持性好、使用壽命長；主軸箱及變速箱內的齒輪，選材精良、熱處理嚴格；機床上設有安全保險機構及腳踏剎車裝置等。
◆濟南作為中國大陸試制成功C616的機床廠家，在長期生產、定型、全國推廣的過程中，積累了豐富的制造經驗以及成熟的制造工藝，因此使得本產品具有質量可靠、經久耐用、精度適宜、配件易購、使用和維修成本低的顯著特點。
主要規格與參數
C616型普通車床主要規格參數（公制車床標準配置）
| 序 號 | 內 容 | 單 位 | 規 格 參 數 | |||
| 1 | 床身以上中心高 | mm | 160mm（6.3"） | |||
| 2 | 中心距 | mm | 750mm（30"） | |||
| 3 | 床身以上工件回轉直徑 | mm | Ф320mm（13"） | |||
| 4 | 刀架以上工件加工直徑 | mm | Ф175mm（7"） | |||
| 5 | 允許工件車削長度 | mm | 750（30"） | |||
| 6 | 主軸通孔直徑 | mm | 30（12"） | |||
| 7 | 主軸內孔錐度 | MT | 莫氏5號 | |||
| 8 | 主軸頭部聯接型式 | mm | Ф75×1:4 長錐 | |||
| 9 | 主軸變速種數 |
| 手動，反、正各12級 | |||
| 10 | 主軸轉速范圍 | r/min | 45∽2000 | |||
| 11 | 主軸每轉刀架 進給量范圍 | 橫 向 | mm | 0.02∽2.45 | ||
| 縱 向 | mm | 0.03∽3.34 | ||||
| 12 | 車刀刀桿尺寸（寬×高） | mm | 20×20 | |||
| 13 | 車削螺紋 | 公制螺紋 | 種 數 |
| 17 | |
| 螺距范圍 | mm | 0.5∽9 | ||||
| 英制螺紋 | 種 數 |
| 32 | |||
| 每吋牙數范圍 |
| 2∽38 | ||||
| 模數螺紋 | 種 數 |
| 17 | |||
| 模數范圍 |
| 0.5∽9 | ||||
| 14 | 尾座套筒內孔錐度 | MT | 莫氏4號 | |||
| 15 | 尾座套筒直徑/允許移動距離 | mm | Ф60/95 | |||
| 16 | 主軸電機功率 | kw | 4.0 | |||
| 17 | 冷卻泵電機功率 | kw | 0.125 | |||
| 18 | 機床外形尺寸（長×寬×高） | cm | 234×94×120 | |||
| 19 | 機床凈重 | Kg | 1600 | |||

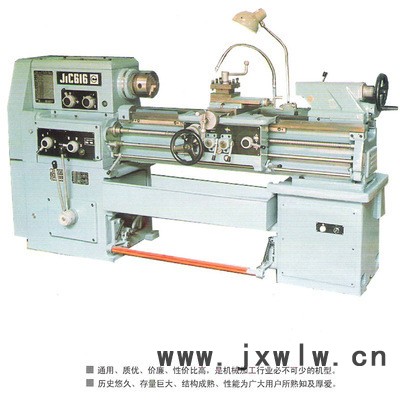

█ 成熟、通用、、價廉、性價比高，性能為廣大機加用戶所熟知，給予好評厚愛
█ 生產歷史悠久、社會保有量大、配件便宜易購，從事機械加工必不可少的主力機型
|
