| 加工定制 | 是 |
|---|---|
| 品牌 | 廈門宇電 |
| 型號 | AI-208G |
產品特點 / 技術規格 |
產品特點 ●專為輕工機械、烘箱、實驗設備、制冷 / 制熱設備等溫度范圍在 0~999℃之間加熱的應用而設計，操作簡便、易學易用及價格低廉。 ●主板自帶 SSR 電壓驅動或繼電器觸點輸出，無需另外安裝輸出模塊，可選裝 L0 或 L5 繼電器模塊用于 1~2 路報警。 **用的 100~240VAC 范圍電源。 ●采用具備自整定（AT）功能的 AI 人工智能調節算法。 ●通過 ISO9001 質量認證和 CE 認證，在質量、抗干擾能力及安全標準方面 ------------------------------------------------------------------------------- 技術規格 ●輸入規格：K 、E、J、N、Pt100 可自由選擇。 ●測量范圍：K、E、J、N 為 0~999℃；Pt100 為 0~800℃。 ●測量精度：AI-208 0.3 級（0.3%FS±1℃） ●調節方式：帶自整定（AT）功能的 AI 人工智能調節或位式（ON/OFF）調節。 ●固態繼電器電壓輸出：5VDC/30mA ( 用于驅動 SSR 固態繼電器，多個 SSR時請并聯 SSR 的輸入 )。 ●繼電器觸點開關輸出：250VAC/2A 或 30VDC/2A，常開型。 ●報警功能：上限報警、下限報警及正負偏差報警功能。 ●電 源：100~240VAC，-15%，+10% / 50 － 60Hz ●電源消耗：≤ 2W ●使用環境：溫度 -10 ~ +60℃ 濕度 0~90RH% |
| 型號定義 |
AI-208 儀表型號由 4 部分組成，如下：AI— 208 A G L0 ① ② ③ ④ ① 表示AI-208 型人工智能溫度控制器，0.3 級測量精度，1℃或 0.1℃顯示分辨率 ② 表示儀表面板尺寸規格 A 面板 96×96mm，開口 92×92mm，插入深度 100mm A1 面板 96×96mm，開口 92×92mm，插入深度 70mm B 面板 160×80mm（寬 × 高），開口 152×76mm，插入深度 100mm B1 面板 160×80mm（寬 × 高），開口 152×76mm，插入深度 70mm D1 面板 48×48mm，開口 45×45mm，插入深度 78.5mm D2 面板 48×48mm，開口 45×45mm，插入深度 95mm D 面板 72×72mm，開口 68×68mm，插入深度 95mm E 面板 48×96mm（寬 × 高），開口 45×92mm，插入深度 100mm E1 面板 48×96mm（寬 × 高），開口 45×92mm，插入深度 70mm F 面板 96×48mm（寬 × 高），開口 92×45mm，插入深度 100mm F1 面板 96×48mm（寬 × 高），開口 92×45mm，插入深度 70mm ③ 表示儀表主輸出（OP1）安裝的規格 G 表示為SSR電壓輸出，規格為30mA/5VDC,與輸入不隔離 ④ 表示儀表報警輔助位置（AUX）安裝的模塊規格，可提供 1 路或 2 路報警輸出 N 或不寫表示沒有安裝模塊 L0 表示安裝有常開 + 常閉端的大體積繼電器模塊，規格為 2A/250VAC，支持 AU1 報警輸出 L5 表示安裝 2 路常開繼電器模塊，規格為 2A/250VAC，可支持 AU1 及AU2 兩路報警輸出 備注：D1 尺寸的儀表，OUTP 固定為 SSR 驅動電壓輸出 5VDC/30mA，AU1 可選繼電器輸出（常開 + 常閉 2A/250VAC），D1 不能模塊化安裝。 |

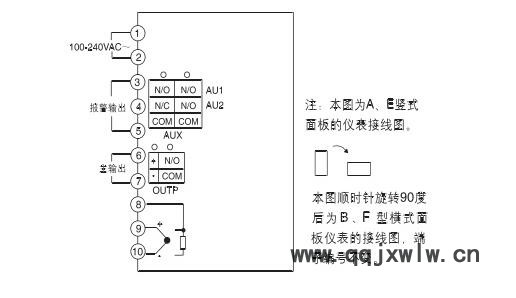

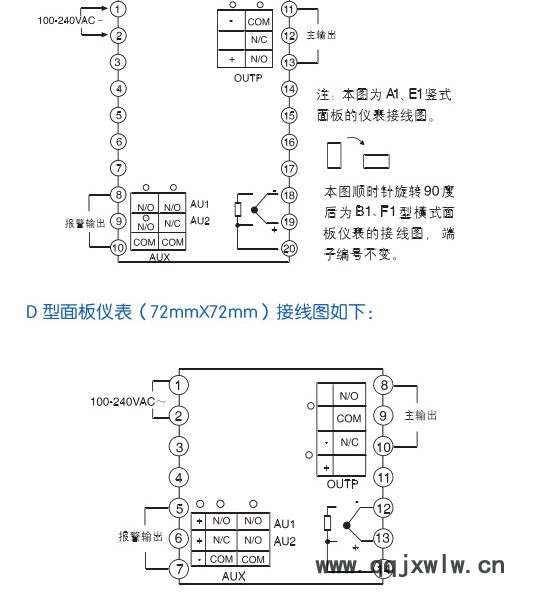

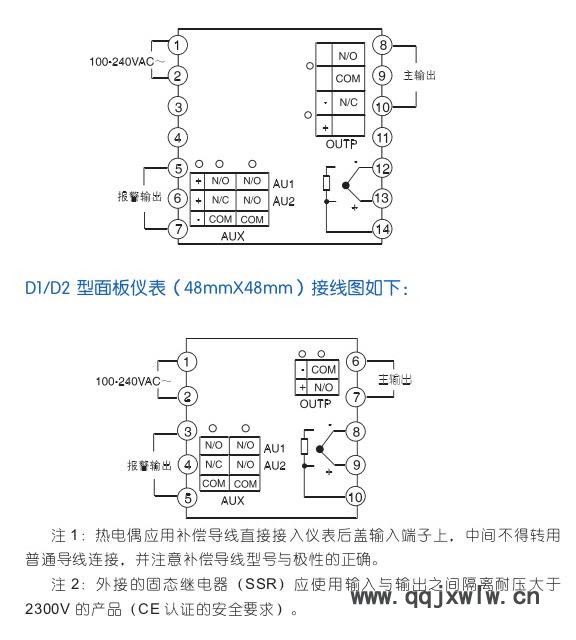

| 接線圖 |
|
