| 產品別名 | 相貫線數控等離子切割機 |
|---|---|
| 電流 | 交流 |
| 額定負載持續率 | 380 |
| 功率 | 3800 |
| 絕緣等級 | ** |
| 空載電壓 | 380 |
| 控制方式 | 數控 |
| 類型 | 交流等離子焊機,相貫線切割機 |
| 頻段 | 高頻 |
| 驅動形式 | 電動 |
| 輸出電流調節范圍 | 380 |
| 輸入電壓 | 380 |
| 外殼防護等級 | 一級 |
| 外形尺寸 | 3米×8米 |
| 效率 | 空 |
| 用途 | 切割焊接 |
| 最大切割厚度 | 40 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 等離子源 | 海寶 |
| 安裝占地 | 3米×10米 |
| 品牌 | 得利安 |
| 型號 | DXGX |
| 功率因素 | 空 |
| 額定輸入電源容量 | 380 |
| 工具凈重 | 2300 |

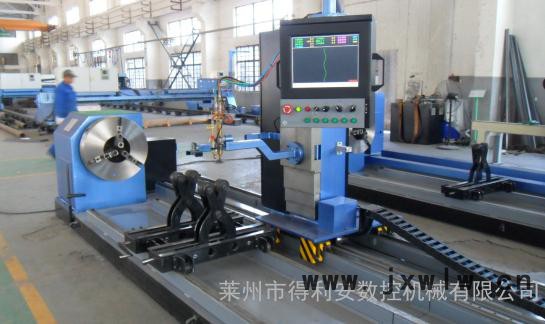

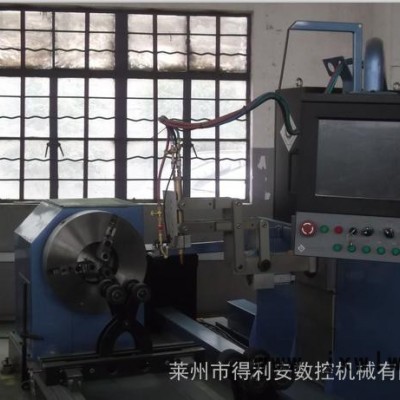

五軸雙擺數控鋼管相貫線切割機由管件旋轉軸、割炬沿管件軸向水平移動軸、割炬沿管件
軸向平面擺動軸、割炬沿管件徑向平面擺動軸、割炬升降軸組成，加工鋼管直徑從60mm-1000mm
不等，采用四爪自定心卡盤夾緊，最大可加工長度為12000mm,該設備主要用于包括開坡口在內各
種管道系統的相貫孔和相貫端面的切割以及各種管桁架的相貫切割。
五軸雙擺數控相貫線切割機主要技術參數
加工管徑 | Φ60-Φ600mm/Φ60-Φ800mm/Φ60-Φ1000mm |
加工壁厚 | 5-50mm（等離子切割厚度按電源定） |
加工管長 | MAX:12000mm |
管子最大重量 | 5t |
卡盤 | 四爪自定心 |
卡盤內通徑 | Φ200mm/Φ260mm/Φ380mm |
割炬沿管件軸向平面擺動角度 | 35-145°（±55° |
割炬沿管件徑向平面擺動角度 | 35-145°（±55°） |
主軸旋轉 | 無限回轉 |
最小交叉角度 | 20度 |
控制系統 | 德國PA8000 |
選配等離子電源 | 海寶Powermax105/海寶MAXPRO200 |
選配套料軟件 | 上海交大管結構計算機輔助設計與制造系統STCAD/澳大利亞FastPIPE/澳大利亞Fastframe |
