| 適用范圍 | 五金工具 |
|---|---|
| 工藝類型 | 注射成型模 |
| 模具安裝方式 | 固定式模具 |
|

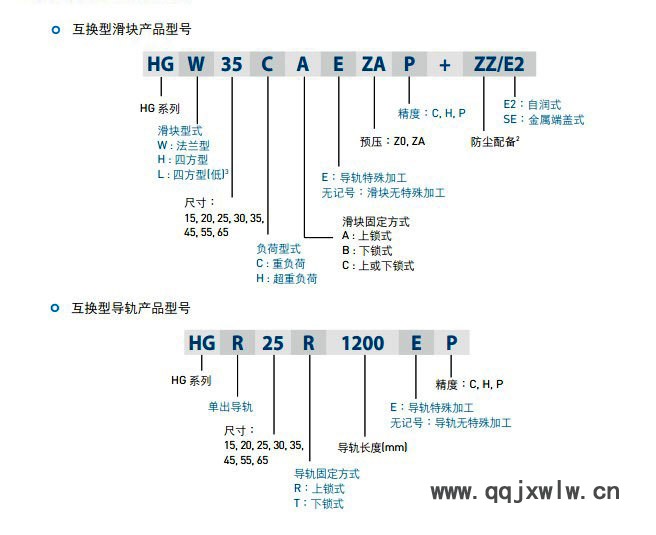

HG系列的特點
1) 定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1 / 5 0 ，動摩擦力與靜摩擦力的差距亦
變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μ m 級的定位精度。
(2) 磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膜逆流作用造成平臺運動精度不良，且因運動時潤滑不充份，導致運行軌道接觸面的磨損，嚴重影響精度。
而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3) 適用高速運動且大幅降低機臺所需驅動馬力
直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。
且因其摩擦產生的熱較小，可適用于高速運行。
4) 可同時承受上下左右方向的負
由于直線導軌特殊的束制結構設計，可同時承受上、下、左、右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機
臺運行精度不良。
5 ) 組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的
滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必需再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к?/p>
甚至是直線導軌組，機臺即可重新獲得高精密度的導引。
6) 潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則
已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。

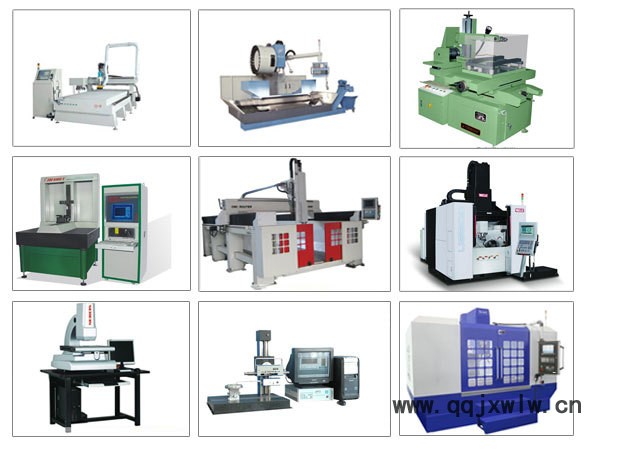

磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、 精密量測儀器、木工機器、搬運機器、運送裝置.
線性導軌具有將安裝導軌的基礎加工及組裝時產生的垂直度、平面度、平行度等校直誤差平均化后進行吸收的特點。因此采用直線導軌可以大
大提高機械設計的效率。
直線滾動導軌副已經日趨成為國際通用的一種支承及傳動裝置，直線導軌是1932年法國專利局公布的一項專利。經過幾十年的發展。越來越
多被數控機械，自動化設備所采用，工業生產中得到廣泛的應用。

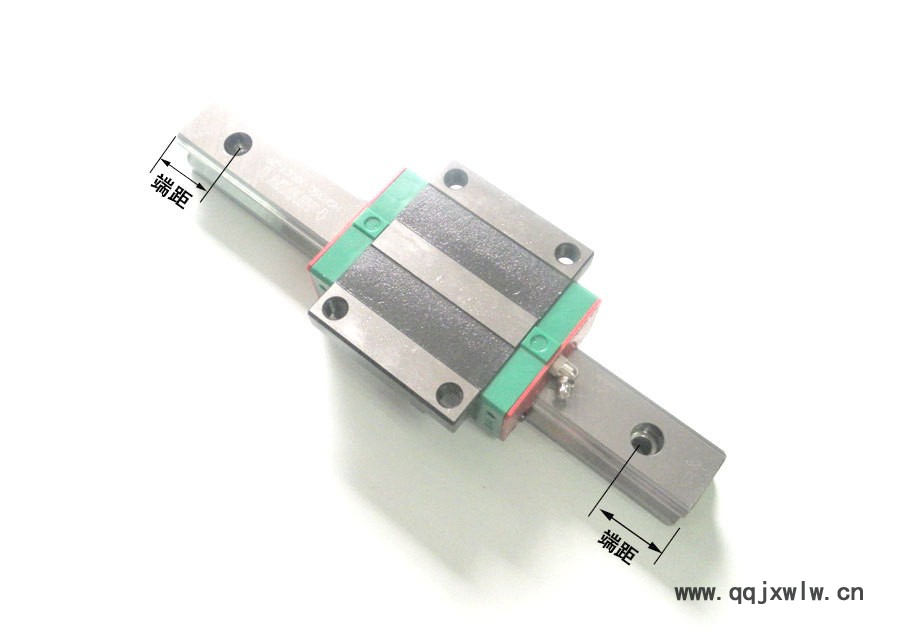

一種新型的作相對往復直線運動的滾動支承，直線滾動導軌副一般由導軌、滑塊、反向器、滾動體和堅持器等組成。能以滑塊和導軌間的鋼球
滾動來代替直接的滑動接觸，并且滾動體可以借助反向器在滾道和滑塊內實現無限循環，具有結構簡單、動靜摩擦系數小、定位精度高、精度堅持
性好等優點。
線性滑軌屬于精密零件，因而在使用時要求有相當?shù)厣髦貞B(tài)度，即變是使用了高性能的直線滑軌如果使用不當，也不能達到預期的性能效果，
而且容易使滑軌損壞。所以，使用時應注意以下事項：
一、保持滑軌及其周圍環境的清潔即使肉眼看不見的微笑灰塵進入滑塊，也會增加導軌的磨損，振動和噪聲。
二、在安裝時要認真仔細，不允許強力沖壓，不允許用錘直接敲擊導軌，不允許通過滾動體傳遞壓力。
三、使用合適、準確的安裝工具盡量使用專用工具，極力避免使用布類和短纖維之類的東西。
四、防止軌道的銹蝕，直接用手拿取時，要充分洗去手上的汗液，并涂以優質礦物油后再進行操作，在雨季和夏季尤其要注意防銹。
不過，在某種特殊的操作條件下，可以獲得較長于傳統計算的壽命，特別是在輕負荷的情況下。這些特殊的操作條件就是，當滾動面（軌道及
滾動件）被一潤滑油膜有效地分隔及限制污染物所可能導致的表面破壞。事實上，在理想的條件下，所謂永久壽命是可能的。
脂潤滑有預先在密封型導軌中充填潤滑脂的密封方式，以及在外殼內部充填適量潤滑脂，每隔一段時間進行補充或更換的充填供脂方式。此外，
對有多處線軌需要潤滑的機械，還采用管道連接至各潤滑處的集中供脂方式。脂潤滑可做到充填一次潤滑脂后長時間不需補充，而且其密封裝置
的結構也較簡單，因此使用廣泛。油潤滑相對來說比較簡單。經常潤滑可以大大提高上銀線性滑軌的使用壽命。
