| 品牌 | 鞏達 |
| 型號 | MQ-6025A |

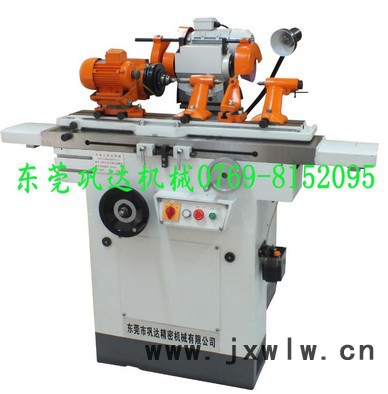

本機床適用于刃磨高速鋼，硬質合金或其它材料刀具，也便于磨削外圓，平面溝槽和成形面等。若配備特殊附件，還能磨制各種齒輪、蝸輪滾刀，成形刀、球頭銑刀，麻花鉆，錐鉸刀等。
本機床砂輪架機構靈活、可做二度空間調整，工作頭架可做雙向回轉，并具有國際標準50號錐孔，便于裝置各種刀具及夾具。工作臺支承于預加載荷的滾珠導軌上，運行平滑**。工作臺可手動或無級調速液壓驅動。
MA6025萬能工具磨床技術參數 | MA6025 |
| 在**上工件**大回轉直徑 | 250mm | | 前后**距**大距離 | 630mm | | 工作臺面尺寸（長x寬） | 940x135mm | | 工作臺縱向**大移動量 | 480mm | | 工作臺**大回轉角度 | 120°(60°) | | 磨頭（或溜板）水平方向**大移動量 | 230mm | | 砂輪中心線對**中心線間**小距離 | 50mm | | 砂輪中心線對**中心線間**大距離 | 280mm | | 磨頭垂直方向**大移動量 | 230mm | | 砂輪中心線對**中心線上升 | 175mm | | 砂輪中心線對**中心線下降 | 55mm | | 磨頭回轉角度在水平面內 | 360° | | 磨頭回轉角度在垂直平面內 | 30°（±15°） | | 主軸末端錐度 | 莫氏3#錐度 | | 磨頭電動機（50HZ） | 功率 | 0.85/1.1KW | | 轉速 | 1400/2800轉/分 | | 磨頭主軸轉速 | 3050/6095轉/分 | | 磨外圓附件電動機（50HZ） | 功率 | 0.12KW | | 轉速 | 1400轉/分 | | 機床**小輪廓尺寸（長x寬x高） | 1460x1102x1240mm | | 機床重量 | 1000kg |
|
隨機附件 |
萬能夾頭 1套
左尾架 1套
中心規 1套
砂輪修正器 1套
砂輪法蘭及護罩3套
右尾架 1套 | 刀齒撐具 1套
萬向平口鉗 1套
砂輪平衡架 1套
砂輪 5套
加長軸 1套 |
特殊附件（另行計價） |
刃磨滾刀附件 1套
分度板 5件
碟型砂輪修正器與對刀規
萬能砂輪修正器
鉆頭刃磨附件 1套
磨錐鉸刀附件 1套
三爪卡盤 1套
圓形永磁吸盤 1套
雙傾矩形永磁吸盤 1套
吸塵器 1套 | 冷卻裝置 1套
加長砂輪軸 1套
彈簧夾頭 14件
圓柱心軸 1套
工作臺微進給機構 1套
數顯裝置 1套
雙端面砂輪修正器 1套
球頭立銑刀后刀面刃磨附件 1套
精密砂輪修整器 1套
萬能磨架 1套 |
工作精度 | MA6025 |
直線度 | 0.005mm 0.003mm |
表面粗糙度 | Ra：0.63μm Ra:0.32μm |
