| 品牌 | 捷利 |
|---|---|
| 型號 | JL-420 |
| 加工定制 | 是 |
| 用途 | PCB板切割 |
| 別名 | 桌面型分板機,銑刀分板機,編程分板機,曲線分板機,PCB鑼板機，自動曲線分板機，cr-3100走刀式 |

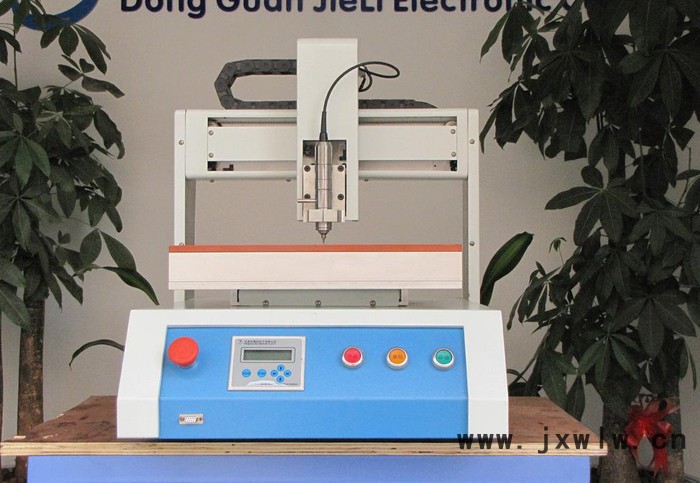

JL-420 PCB桌面型分板機
應用:
避免人工折板所導致的錫裂及元件受損問題
避免因機械外力所產生的應力問題
適合因外殼多變且不規則的PCB板分割(直線、圓弧、L型等)
X Y Z三軸配合進口4萬轉/rpm主軸電機（日本主軸）
特長:
適合拼板及半成品的分割
機器小可在線生產
切割速度快,準確度高
操作簡單
更換機種時,只要調整切割程序,交換治具即可開始生產
配合高強度粉塵收集系統,保持PCB及工作面清潔
基本規格:
PCB尺寸 280mm*300mm
X Y切割速度 0~100mm/s
機器精度 ±0.01mm
Z軸行程 60mm
X Y Z 控制方式 采用板卡及手編器
X Y Z 驅動方式 韓國步進伺服馬達
切割精度 ±0.1mm
主軸轉速 MAX40000rpm
主機電壓 220V 50/60HZ
電源消耗 1KVA
集塵機方式 下集塵
集塵機電壓 380V 1.5P
主機外形尺寸 550mm*550mm*550mm
集塵機外形尺寸 680mm*400mm*900mm
