| 類型 | 四柱油壓裁斷機 |
|---|---|
| 裁斷力 | 30 |
| 主電機功率 | 3 |
| 上速度 | 0.1 |
| 下速度 | 0.1 |
| 裁斷面積 | 500*1250 |
| 工作臺尺寸 | 500*1250 |
| 上壓板至工作臺距離 | 250 |
| 沖程調節范圍 | 15-250 |
| 品牌 | 永生 |
| 型號 | YS-B30 |
裁斷機專業制造商**，質量保證）
產品說明

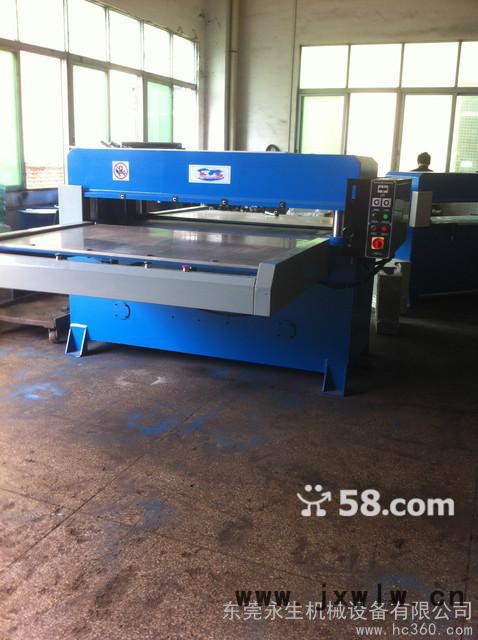

四柱雙缸油壓裁斷機系列
適用范圍：
皮革、塑料、泡棉、布料、紙板、合成纖維等非金屬物料成型裁斷。
特點
1.四柱式雙油缸機構設計，剛性佳，能有效確保機械之平面精度，裁斷面的任何位置均
保持穩定之裁斷力輸出。
2.間斷式單次行程操作、雙手按鈕開動，設有緊急停止裝置，確保操作安全。
3.刀模設定簡捷、準確、裁斷力高速容易。
4.自動潤滑系統，可確保機器精密度與提高機器耐用度。
型號：YS-B30T
沖裁力：30TONS
沖程范圍：15-250mm
裁斷面積：510*1250mm
電機功率：3KW
機械尺寸：1950*1100*1380mm
機器重量：1950KG
一、機器安裝
1.將機器水平固定在平整的水泥地面上，檢查機器各部分零件是否完好牢固，線路是否暢通有效。
2.清除上壓板和工作臺面上的污漬雜物。
3.往油箱注入68﹟或46﹟抗磨液壓油，油面不得少于濾油網上方25mm.
4.接入380V三相電源，按下油泵起動按鈕，調整并保持電機轉向與箭頭方向一致。
二、操作說明
1.首先將裁斷深度控制器（微調旋鈕）左旋為零。
2.打開電源開關，按下油泵起動按鈕，空載運轉兩分鐘，觀察系統是否正常。
3.將推拉板，膠板，工件，刀模按先后順序疊放在工作臺中部。
4.對刀模（刀模設定）。
①．松開對刀手柄，自然落底并鎖緊。
②．開關右旋，準備試裁。
③．雙擊綠色按鈕，進行試裁，沖裁深淺由微調控制。
④．微調：轉動微調按鈕，左旋減淺，右旋加深。
⑤．行程調節：旋轉上升高度控制器，右旋行程增加，左旋行程減少了，行程可在50-200mm(或50-250mm)范圍內自由調節，正常生產時以上壓距離刀模頂部50mm左右行程為宜。
特別注意：每次更換刀模，工件或墊板時，須重新對刀設定行程，否則，會損壞刀模和墊板。
安全事項：
①、為確保安全，作業時嚴禁將手及身體其它部位伸進沖裁區域內，維修保養前必須關閉電源，并在沖裁區墊入木塊或其它硬物，以防止泄壓后上壓板失控，造成意外人身傷害。
②、特殊情況下，需要上壓板立即回升時，可按復位按鈕即可，停止時，按下電源剎車按鈕（紅色按鈕），整機系統立即停止運作。
③、操作時必須雙手擊上壓板上的兩個按鈕，不得隨意改單手，或腳踏操作。
保養：經常保持機內的清潔，濾油網每月清洗一次，液壓油每年換一次，工作前應注意檢查機內的油位，當低于規定的液面時應補充與機內同一牌號的液壓油，不得混合使用。裁料時，應把工件放在工作區的中央，以使機床各處受力均勻，從面延長機床的使用年限。
裁斷機的維護和保養裁斷機維修是機器維護和修理兩類作業的總稱。維護是一種保持設備規定的技術性能的日?；顒樱蘩硎且环N排除故障、恢復設備技術性能的活動。
裁斷機在使用中，由于零部件發生各種磨損、腐蝕、疲勞、變形、老化等現象，導致精度下降，性能降低，影響產品質量，情況嚴重時會造成設備停機。裁斷機維修**是通過對機器進行維護和修理，降低其劣化程度，延長使用壽命，保持或恢復機器規定的功能而采取的一種技術活動。
裁斷機維護的作業內容包括設備的檢查、調整、潤滑、發現異?，F(xiàn)象及時處理和報告等。為了保證機器正常運轉，減少磨損，保護精度和延長使用壽命，必須合理的潤滑、維護和保養。
一、裁斷機的檢查
裁斷機的檢查主要是日常檢查。主要內容是有關設備的振動、異音、松動、溫升、壓力、流量等。一般可以從設備運轉運轉狀態中的外表現象靠感官、簡單儀器、加工產品的狀態等方面判斷機器的性能和工作狀態的優劣。如機械裁斷機軸承的溫度、壓力和速度、沖裁精度、噪聲、液壓裁斷機的油質和泄漏，等等?？傊?，要根據裁斷機的復雜程度、性能的特點、對產品質量的重要性等方面確定檢查的部位、周期等內容，以制訂修理部位、時間和技術準備。檢查工作一般由操作工、維護工共同負責。
二、裁斷機的潤滑
裁斷機潤滑是減少零件在運轉中的磨損，避免故障的重要措施。機械裁斷機軸承潤滑不良導致發熱咬死等事故。所以，潤滑工作是裁斷機維護的重要內容之一。實行潤滑“五定”的方法，它把日常潤滑工作規范化、制度化、內容精煉、簡單易記。
具體內容是：
1、定點：確定設備的潤滑部位，潤滑點和檢查點。
2、定質：按照機器說明書中規定的油脂牌號用油。
3、定量：確定設備潤滑部位的加油量，防止浪費、治理設備漏油。
4、定期：按機器說明書中規定的時間加油、添油和清洗油，保證及時潤滑。
5、定人：確定潤滑工作的操作工或維修工，責任到人。
三、機器的維護和保養的要求
裁斷機的日常維護，由操作工負責。操作工必須熟悉設備結構、遵守操作維護規程。
1、工作開始前（換班或中斷工作）應對機器的主要部分進行檢查，加注潤滑油。
2、班中嚴格按設備操作規程使用設備，注意觀察設備運行狀況，發現問題及時處理或報告
3、在每班工作結束前，應進行一次清潔工作，并對各摩擦面及光亮表面涂以潤滑油。
4、機器在正常兩班制的工作情況下，每隔二星期對機器進行全面清理和檢查一次。
5、如機器欲較長時間擱置不用時，須將所有光亮面擦拭干凈并涂以防銹油，用塑料罩將整機遮蓋。
6、拆裝機器時不得使用不合適的工具和不合理的敲打方法。
7、液壓裁斷機應定期換液壓油（每年一次），檢查濾網是否堵塞以及破裂，各油缸部件是否有滲油現象。
四、技術安全注意事項：
1、機器安裝后，必須保證安全防護裝置齊全，線路、管道完整。將電動機妥善接地。
2、機器在修理、調整、加油、擦拭、檢查時必須先將電源切斷以免危險。
3、在開動機器前，必須注意周圍環境，看是否還有人在機器下進行工作。
4、作業時，工作臺上不允許放置油壺、工具等任何不相干的物品。
5、開車后如果發生意外情況，或有不正常的響聲和卡阻等現象時，必須立即停車檢查。
6、機器運轉中嚴禁把手伸進裁切區內，即使在停車情況下，嚴禁裁切區內進行換刀、調整等工作。
7、必須經常對制動部分進行檢查，在任何情況下，上壓板均不得有復切或自發性移動（滑落）。
售后服務承諾：
永生公司對所售出產品鄭重承諾：保修一年，終身維護。
