| 包裝 | 木箱 |
|---|---|
| 覆膜寬度 | 600mm |
| 覆膜速度 | 0～3M/min（無極可調） |
| 類型 | 自動覆膜機 |
| 外形尺寸 | 約L1500㎜×W1085㎜×H1300㎜ |
| 新舊程度 | 全新 |
| 品牌 | 正凱機電 |
| 型號 | ZKFM-600 |
| 加工定制 | 是 |

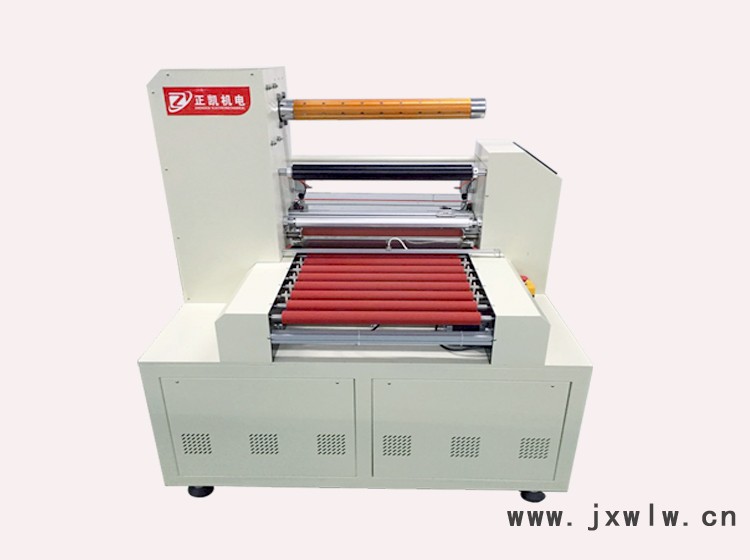

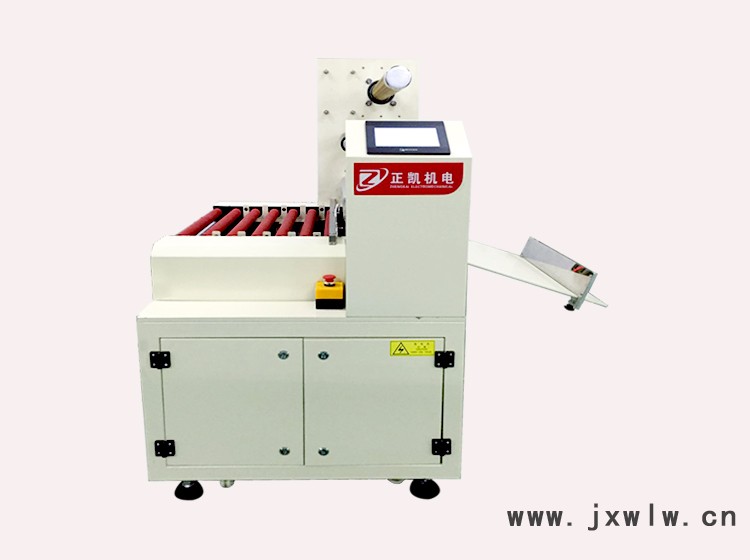

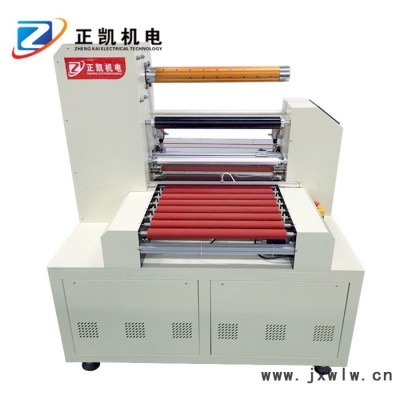

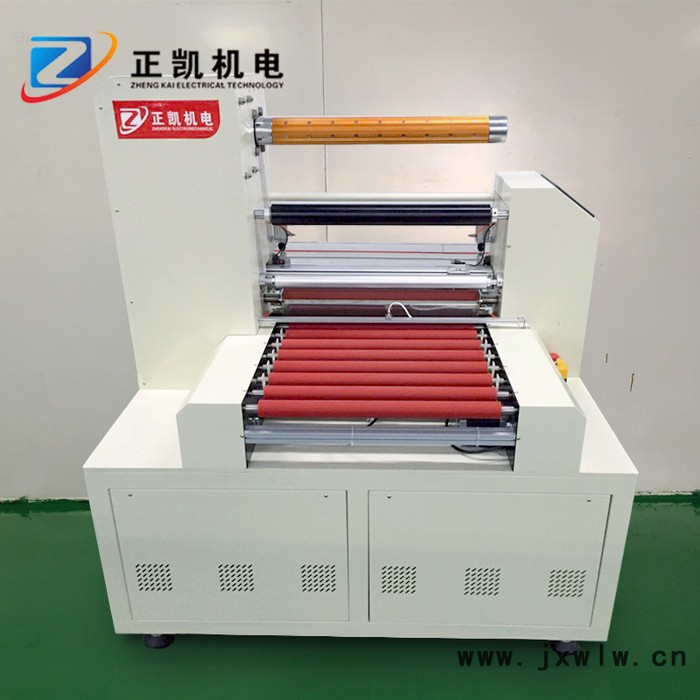

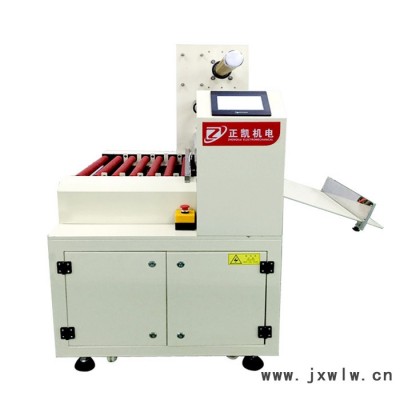

一、設備概述
覆膜裁切機用于ITO膜印刷銀路經IR爐固化后，將材料自動覆上保護膜并裁
切成單片。可有效的節省原材料的浪費，減少人工操作和人工對產品造成的
不良。
二、設備規格以及主要技術指標
1.產 量：根據裁切長度而定
2.長度：200～9999mm寬度：200～600mm
3.膜尺寸：寬度：600mm厚度：15～76μm
4.覆 膜： 覆膜偏移量：±2mm
覆膜速度: 0～3M/min（無極可調）
5.產品要求：產品曲翹度（600mm×600mm）：10mm以內。
外觀要求：目視無氣泡、無劃傷、無壓痕。
6.傳送面高度: 850mm±20mm
◆主要組成機構
1.整列機構：定位檢測光電檢測到材料后，輸送馬達暫停輸送，
整列馬達通過同步帶驅動兩側擋料柱同時往輸送中
心靠攏。整料寬度依據材料寬度人機設定.
2.卷料固定：Φ3寸氣脹軸固定，與磁粉制動器配合，可控制氣脹軸扭力。
3.覆膜機構：固定在氣脹軸上的材料經過上覆膜滾輪向下繞并覆在材料上。
上下兩組滾輪采用包膠硬度70°制作，包膠輪全面接觸材料表面避免包膠
后起泡。上覆膜輪可通過兩組氣缸帶動其升降，方便穿膜。
4.裁切機構:直流馬達配合刀片左右橫向移動切斷保護膜,裁切下方配有真
空吸
附平臺，防止裁切時材料位移。
5.接料盤: 裁切完成后的膜流入接料盤。
6.控制系統：PLC配合人機界面，操作界面直觀簡單。
7.為了防止材料曲翹進入壓膜滾輪進行貼膜，在進入壓膜滾輪前方加裝兩
組吹槍，將材料前端曲翹的兩個角吹平（注：產品曲翹度（600mm×600mm）
：10mm以內。
8.保護膜前后兩邊均預留10mm余量，防止刀片切傷產品。
◆Utility
1.電力：AC380V 三相 50HZ，1KW
2.空氣源：5～7kg/c㎡
3.空氣量：30～40L/Min
4.機臺尺寸：約L1500㎜×W1085㎜×H1300㎜
