| 包裝 | 木箱 |
|---|---|
| 覆膜寬度 | 500mm |
| 覆膜速度 | 0.5-5M無極可調 |
| 類型 | 真空覆膜機 |
| 新舊程度 | 全新 |
| 品牌 | 正凱機電 |
| 型號 | ZK-R2R-FM-500 |
| 加工定制 | 是 |

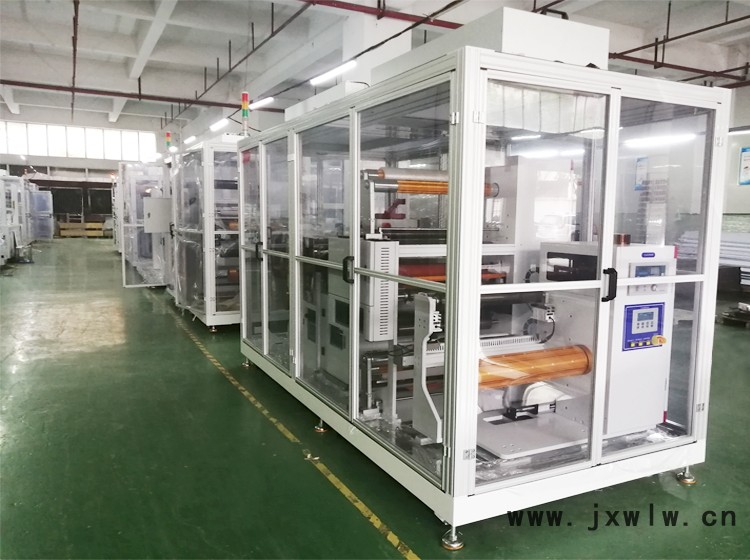

一、設備概述
用途：卷對卷雙面自動壓干膜機主要用于卷對卷黃光制程，對卷材表面進
行雙面覆干膜。
特點:放卷-正反面覆膜-收卷一體化自動完成，提高生產效率及產品良率。
二、設備規格以及主要技術指標
1.加工材質:不銹鋼帶。
2.材料厚度：0.02～0.03mm（不含隔紙厚度）。
3.材料寬度：100mm～500mm。
4.來料方式：料盤卷狀來料,中間帶有隔紙。
5.材料大小**大卷徑450mm,卷芯直徑300mm。
6.材料重量：350KG。
7.上下料方式:人工手動上下料。
8.收放卷軸：放卷及收卷均采單軸，一放一收使用。
9.材料卷芯固定方式：氣漲軸固定。
10.輸送方向：面對操作面從左往右輸送。
11.有效覆膜寬度：500mm。
12.覆膜方式：一組熱壓滾輪雙面覆干膜。
13.干膜規格：卷料，寬度與材料寬度相對應，帶有離型保護膜。
14.覆膜速度：0.5-5M無極可調，依工藝要求實際材料加工工藝自行調整
運行速度。
15.覆膜后干膜表面無氣泡無折痕，膜材表面不起波浪引響后段曝光。
16.干膜寬幅不可超出材料寬幅會影響覆膜效果及壓輪便用壽命。
三、設備結構
設備由放卷機-粘塵-預熱-覆膜-收卷五大部分構成.
放機結構
1.一組材料放料軸。
2.放料采用氣漲套將料卷固定，電磁閥自動加氣固定。
3.上料位配接料臺及料夾一組，臺面帶有真空吸附，膜材運行時平臺不
刮材料底面。
4.接料平臺位及氣漲軸上均帶有刻度尺，便于材料上料定位做參照。
5.一組收起材料隔紙收卷軸。
6.放料配有材料檢測光電一組,檢測材料尾端當前卷料發卷完成時機臺報
警，機臺暫停工作，等待人員接料。
7.一組EPC糾偏裝置，保證材料送入覆膜機構不偏位，定位精度±1mm.
粘塵結構
1.雙面雙滾除塵機構，提高產品良率。
2.粘塵滾采用靜電吸附方式除塵，避免傳統粘塵滾殘膠。
3.上下各配有一組轉塵紙卷，及時清潔粘塵滾輪表面去除滾輪表面臟污。
4.轉塵紙卷為消耗品依使用情況定期更換
預熱結構
1.預熱裝置對進入壓膜前基材進行預熱提高干膜附著力。
2.上下溫度獨立控制，溫度依生產工藝要求自行設定。
3.溫度控制采用日本RKC溫控器,PID自動演算溫控精度高.
4.開蓋式設計便于穿材料作業及清潔維護。
5.不銹鋼外殼密封只留基材出入口位置，其它做保溫處理。
覆膜結構
1.覆膜機構，覆正反面干膜。
2.兩組上下壓輪均為帶加熱功能,使用溫度依產品工藝要求自行設定。
3.溫度控制采用日本RKC溫控器,PID自動演算溫控精度高.
4.壓輪左右壓力單獨可調節
5.上下各配有一組放干膜氣漲軸及各配有一組撕除干膜離型膜軸。
6.上下干膜扭力采用磁粉剎車配合張力控制器手動調節。
7.撕除干膜離型膜收卷軸采用減速馬達配合磁粉離合器張力控制器自
動收卷。
8.上下干膜安裝位均配有一組靜電消除器，防止開卷及撕膜時產生靜
電造成不良。
收卷結構
1.一組材料收卷軸。
2.收卷軸采用氣漲套將料卷固定，電磁閥自動加氣固定。
3.收料位配有材料固定夾一組，便于材料切換收料卷時材料不位移及松動。
4.一組EPC糾偏裝置，保證材料送入覆膜機構不偏位，定位精度±1mm.
控制系統
1.PLC+觸摸屏控制.
2.控制電路保險絲，馬達過載保護，無料檢知。
