| 包裝 | 木箱 |
|---|---|
| 覆膜寬度 | 550mm |
| 覆膜速度 | 0-3M/min |
| 類型 | 自動覆膜機 |
| 外形尺寸 | L2450*W1600*H2300 |
| 新舊程度 | 全新 |
| 品牌 | 正凱機電 |
| 型號 | ZKL-55-R2R |
| 加工定制 | 是 |
一、設備概要

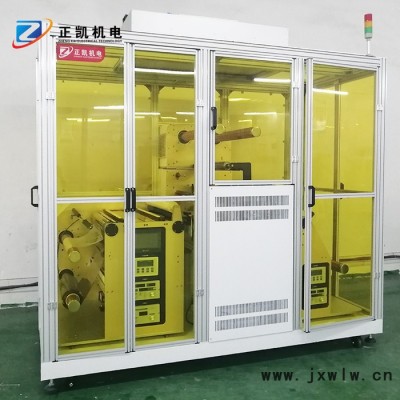

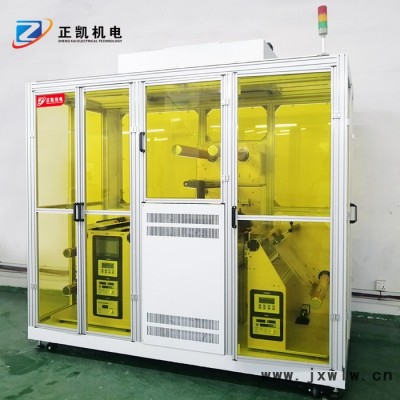

卷對卷壓干膜機用于觸控面板制程中，將卷料ITO Film 與干膜貼合后，再將其收成卷狀，基材ITO Film 經由放卷，粘塵清潔，干膜熱壓輪貼合，
再將其收成卷狀。
二、覆膜規格
◆工作物：ITO Film
◆材料MAX寬度：550mm
◆材料厚度：0.05-0.5mm
◆覆膜速度；0-3M/min（依工藝要求調整）
◆產品正反面無異物，無凹凸點，無氣泡，無劃傷，無壓痕。
三．放料粘塵段構成
◆一組ITO Film放料軸,搭配3”氣漲軸(單邊固定上料),配合磁粉剎車張力
控制器,扭力電子無級調整,扭力數字顯示.
◆一組真空接料平臺，左右各配氣夾一組◆一組上下粘塵清潔滾輪
◆放料糾偏采用EPC系統*1組，精度±0.5mm
四．覆膜貼合構成
◆一組表面包覆固態硅膠材質熱壓輪，膠輪硬度70度，電感式加熱器，
PID溫控，MAX140℃±5℃，表面均勻±5℃。
◆滾輪升降采用氣缸自動升降,開口行程30mm,壓力可調整，壓力前后
單獨可調整。
◆滾輪采用齒輪減速馬達驅動出力均勻穩定。
◆貼合偏移量：±1mm（EPC控制）
五．收料構成
◆兩組材料收料軸,搭配3”氣漲軸(單邊固定上料),配合磁粉離合器張力控
制器齒輪減速馬達,自動收卷扭力電子無級調整,扭力數字顯示.
◆收料糾偏EPC自動糾偏系統*1組，配合導正輪，保證材料收卷整齊，精度為±1mm
六．控制管理
◆控制采用三菱可程控器

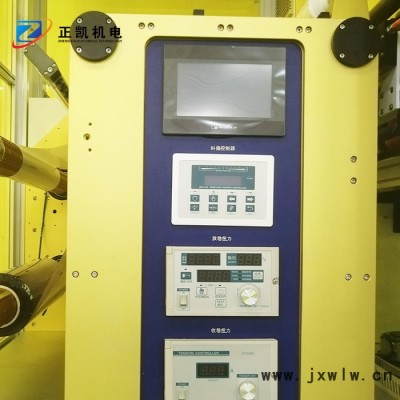

◆操作面板采用威綸人機接口,各種自動及手動功能,含異常管理,
I/O訊號監視畫面,故障排除引導
◆馬達加裝反相保護,控制電路保險及各項電路過電流過載保護
◆三色燈警示及蜂鳴器警報,方便操作人員排除異常
◆進出口設有急停開關
七．機械外部規格
◆外型尺寸：L2450*W1600*H2300
◆機械電壓：?jiǎn)蜗?20V 4KW
◆壓縮空氣使用量：壓力使用范圍5kg/cm2 以上，8小時大約使用
量約0.5M3
◆機臺骨架：采用鋁擠型骨架，機臺機板及零件采用鋼板經防銹處理鉻后電
鍍，四周封板采用SUS304#光面不銹鋼板。四周密封，頂部裝有 FFU 過濾，
保證整機內正壓，防止灰塵進入，無塵等級達到Class1000
