| 應用范圍 | 振蕩 |
|---|---|
| 種類 | 加熱器 |
| 安裝方式 | 人工安裝 |
| 骨架材料 | 不銹鋼 |
| 品質因數Q | 96% |
| 電感量 | 600 |
| 額定電流 | 90A |
| 封裝形式 | 功率電感 |
| 工作頻率 | 高頻 |
| 結構特點 | 磁芯線圈 |
| 工作性質 | 保護 |
| 繞線形式 | 多層平繞式 |
| 導磁體性質 | 銅芯線圈 |
| 磁芯形狀 | 柱形 |
| 品牌 | 碧源達 |
| 型號 | BYD |
| 加工定制 | 是 |
| 加工定制:是 | 產品用途:加熱節能改造 |
| 產品別名:電磁加熱器 | 節電設備類型:工業節能設備 |

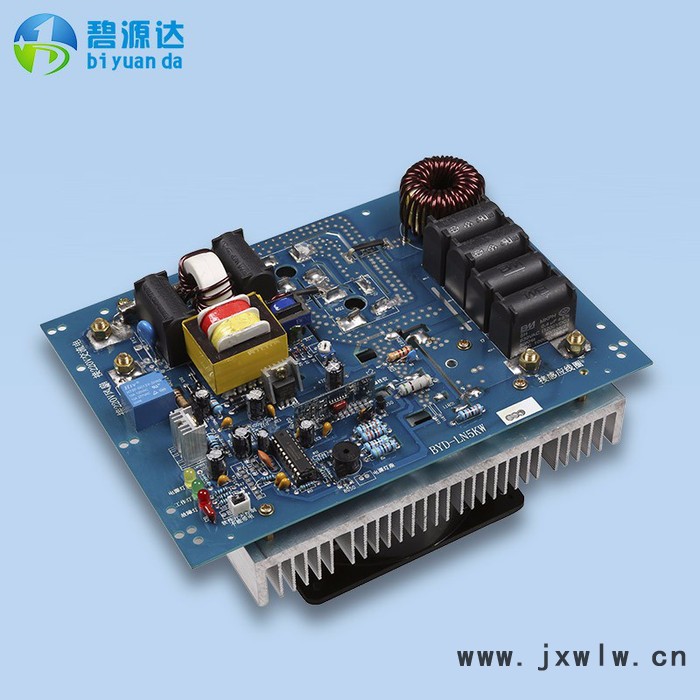

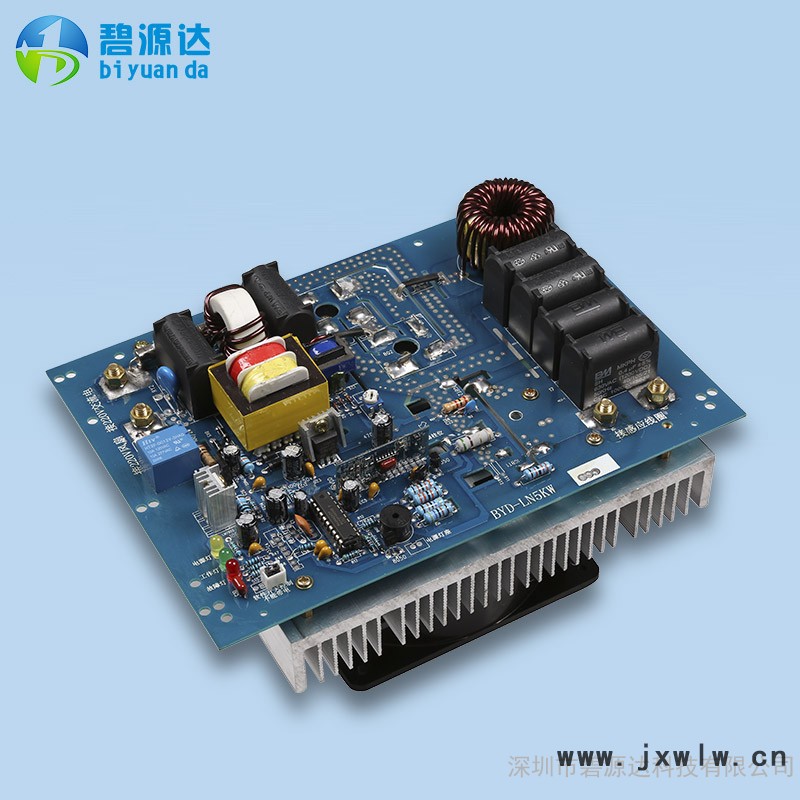

產品電氣規格：額定電壓頻率：380VAC 50Hz /60Hz
電壓適應范圍：350V-410V
額定功率：根據工件加溫要求
工作頻率：12-28KHz **段15-22KHz
安全工作環境溫度：-20℃-45℃;
工作濕度：≤95%
熱效率≥95%
基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
有缺相保護功能
有IGBT過流保護功能
有IGBT過溫保護功能
有加熱線圈短路保護功能
半橋串聯諧振電路拓?fù)?抗干擾能力強
采用高性能IGBT驅動模塊驅動
自動識別負載及鎖相功能,以使負載端得到**高功率因數，也使電路**控制在弱感性區高效率工作
數臺機芯并聯安裝在同一個加熱管上,互不干擾
節電效果好:與目前采用的電熱圈相比,節電可達35%以上
安裝方便:可接桶型和平盤型等等結構方式感應線圈
運行成本低,維修量少,產品保修1年,終生維護
產品尺寸： 機殼長370*寬240*高210
產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2.0厘米（特殊材料要特殊調試）
15KW所接 鋼質感量約110-120uH, 鐵質120-130 uH，感應線圈線徑不小于15平方毫米(經驗值：直徑20CM料桿30匝線)
20KW所接 鋼質感量約100-110uH, 鐵質110- 120uH，感應線圈線徑不小于20平方毫米
25KW所接 鋼質感量約90-100uH, 鐵質100-110 uH，感應線圈線徑不小于25平方毫米，線徑可以采用多根并聯獲得(經驗值：直徑20CM料桿26匝線,線長27-29米)
注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在12-28KHz范圍內，保持加熱到所需**高溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）
工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮; 綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大
產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中; 民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中.
