| 傳熱面積 | 其他 |
|---|---|
| 功率 | 9 |
| 規格 | hg -4/3 |
| 結構形式 | 多層帶 |
| 適用物料 | 多種物料可用 |
| 外形尺寸 | 4000*1200*1320 |
| 應用領域 | 食品快速干燥設備 |
| 用途 | 產品表面去水干燥設備 |
| 占地面積 | 其他 |
| 重量 | 1500KG |
| 轉速 | 可調 |
| 干燥介質 | 網帶式風干機 |
| 工作類型 | 氣流式 |
| 品牌 | 鼎鴻 |
| 加工定制 | 是 |
設備簡介：

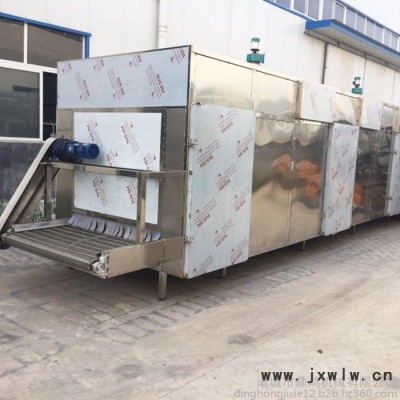

網帶式多層烘干機目前是一種批量、連續式生產的干燥設備，主要用于透氣性較好的片狀、條狀、顆粒狀物料的干燥。主要加熱方式有電加熱、蒸汽加熱。
設備特點：
1、設備除電機，散熱器及軸承及電器元件等標準件以外，均采用國標SUS304食品專用不銹鋼制作，清洗方便，滿足**對食品衛生的相關規定。設備外觀精美，結構強度好，輸送穩定，物料運行平穩安全；

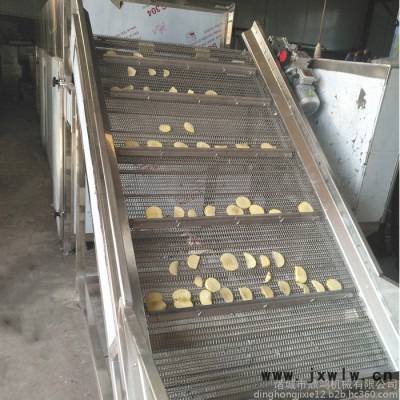

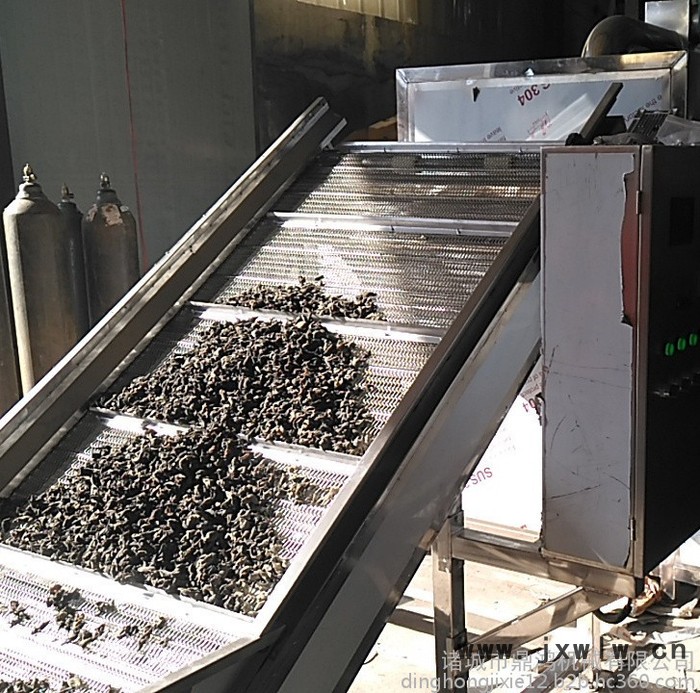

2、本設備采用304不銹鋼網帶輸送，該輸送帶有外形美觀、耐高溫、無毒、耐磨、易拆卸等優點；
3、設備采用大功率循環風機連續吹熱風，確保溫度分布均勻，加快水分的蒸發，提高生產效率；
4、設備加熱部分為翅片散熱式，外部帶有2臺軸流風機，設備側部帶有PT100溫控系統；
5、設備頂部帶有排氣管道，傳送方式為齒輪鏈條式，外保溫為硅酸鋁棉，門子四周帶有密封條；
6、在進料口加塑料軟板，防止產品進料不均勻，塑料軟板高度可調，設備底部預留清洗排水口；
7、調平支腳為Φ50大直徑高強度不銹鋼地腳板制作，可調節高度使設備與地面保持平穩；
8、整機網帶一端設有收緊條，兩側都配有耐磨防護裝置，以防止產品被鏈條卷入造成產品損傷，及減少輸送鏈板的磨損增加使用壽命；
9、軸承座采用立式軸承座，本部件為通用件、裝拆快速，使用壽命長；
10、輸送帶托帶支撐為特殊耐磨條制作。輸送帶下部設托帶軸輥，實現輸送帶的平穩過渡，有效減少輸送摩擦，延長輸送使用壽命；
11、主從動軸為SUS304厚矩管兩端焊實心圓鋼制作，配專用工程塑料輪傳動；
12、設備采用SUS304不銹鋼板折彎制作，箱體采用2mm不銹鋼制作，滿焊無死角；受力處支架為高強度型材（方管50×50×3、75×45×3、38×38×3mm）制作，多位線性焊接，結構牢固；
13、烘干介質為蒸汽，配換熱裝置，并配引流風機加制導風板使烘干室各處溫區均勻，
烘干溫度：140℃內可控，供氣壓力：0.2-0.6Mpa（客戶進氣需自配減壓閥）；蒸汽進口為DN25 、DN32、DN 50多種選擇；
14、設備輸送速度變頻可調（可視窗操作），客戶可根據不同物料的烘干時間自行調節運行速度；
15、電氣控制系統采用獨立控制，整機溫控可視，設定獨有的溫控顯示儀（自動升溫，自動保溫）。
主要原理：

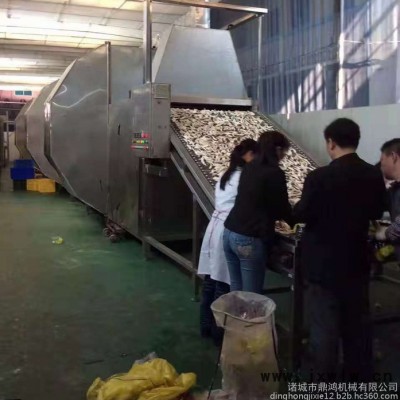

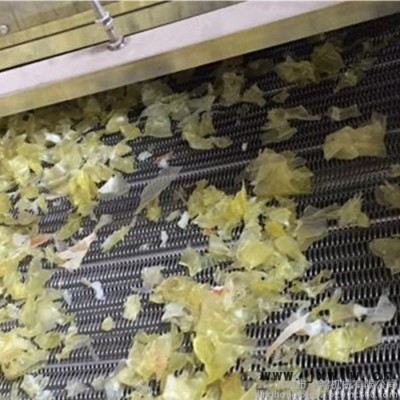

將物料均勻地平鋪在網帶上，網帶采用12-60目的鋼絲網帶，由傳動裝置拖動在干燥機內往返移動。冷空氣通過熱交換器進行加熱，采用科學合理的循環方式，使熱空氣穿流通過網帶上的物料進行均勻的熱質交換，機體各單元內熱氣流在循環風機的作用下進行熱風循環**排出低溫高濕度的空氣，平穩高效地完成整個干燥過程。為了節約場地，可將烘干機制成多層式，常見的有三層、五層、七層等，長度6-40m，有效寬度0.6-3.0m。
技術參數：
| 型號 | 三層、五層、七層 |
| 網帶寬 | 600-3000 |
| 干燥段長（mm） | 5000-39000 |
| 鋪料厚 | ≤100 |
| 使用溫度（℃） | 蒸汽加熱50-140℃，電加熱50-300℃ |
| 蒸汽壓力（Mpa） | 0.2-0.8(0.02～8KG/cm2) |
| 蒸汽耗量（kg/h） | 360-600 |
| 換熱面積（㎡） | 500-1500 |
| 干燥強度（kgH2O/h） | 150-450 |
| 干燥時間（H） | 0.2-1.2 |
| 電源電源（V） | 380 |
| 傳動功率 | 0.75-3 |
| 外形尺寸 | 定做 |
| 總重 | 800-5000 |
適用范圍：

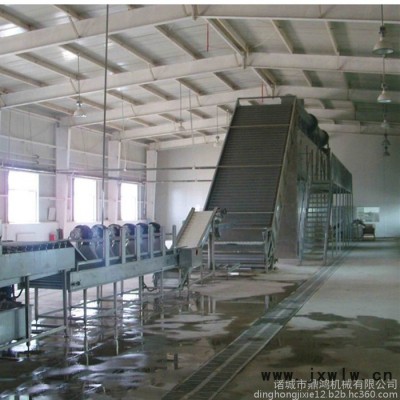

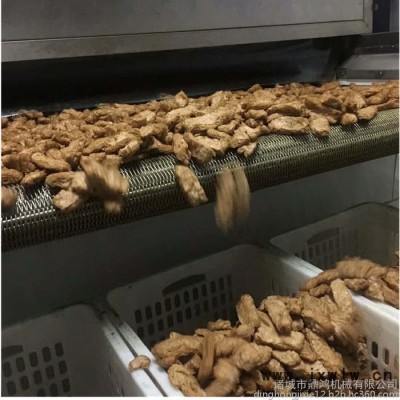

網帶式多層烘干機是連續式干燥設備，是豆干、鹵蛋、禽肉制品在蒸煮和鹵制和殺菌后的表面烘干脫水作業的理想設備。
