| 接口類型 | BNC |
|---|---|
| 傳輸距離 | 1.5（km） |
| 外觀尺寸 | 130mm×85mm×28mm（mm）（mm） |
| 信號阻抗 | 75（Ω） |
| 帶寬 | 200（MHz） |
| 電源 | 12-24（V） |
| 功耗 | 5 |
| 類型 | 模擬數字轉換器 |
| 品牌 | 廣州漢信 |
| 型號 | HX-801E |
| 接口類型:BNC | 傳輸距離:1.5（km） |
| 外觀尺寸:130mm×85mm×28mm（mm）（mm） | 信號阻抗:75（Ω） |
| 帶寬:200（MHz） | 電源:12-24（V） |
| 功耗:5 | 類型:模擬數字轉換器 |
廣州漢信HX-801E是一款基于SLOC技術的高清IP視頻延長器。在實際工程中，需要將2個HX-801E配套使用將以太網信號通過雙絞線、電話線或同軸線等各種常見線纜進行延長**可達到1500米，**大通訊速率可以達到200Mbps。設備具有優良的隔離，防雷抗干擾能力。產品廣泛應用于安防監控、會議系統和智能建筑工程等各種數據通訊領域。
在實際工程中，需要將2個HX-801E配套使用。該設備具有傳輸距離遠、傳輸效果好、隔離，防雷抗干擾能力強等特點。

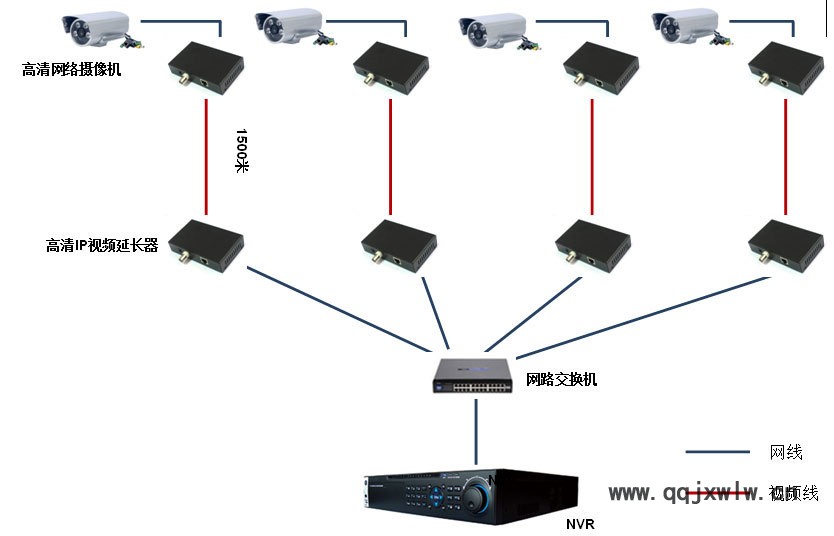

典型應用一：
典型應用二：
典型應用三：
設備特點：
●供電情況：12~24VDC寬電壓輸入；
●傳輸介質：網線、雙絞線、電話線、同軸線；
●延長距離：0～1500米；
●突出性能：數據隔離通信，抗干擾強，滿足工業環境應用；
●規范標準：遵循IEEE802.3XILIE 10/100base-TX和100base-FX以太網標準協議；
●操作使用：即插即用，支持熱拔插。
注意事項：
1.安裝前請關閉各信號源和待顯示設備的電源，帶電安裝可能會造成傳輸設備的損壞；
2.檢測將要使用的網線和其他傳輸線是否被其他設備占用；
3.用網線將HX-801E與網絡交換機連接；
4.將另一臺HX-801E與電腦主機連接；
5.用雙絞線或同軸電纜、電話線將本地端和遠端的傳輸線纜接口可靠連接；
6.檢查安裝是否正確,設備有無損壞,確保所有連接可靠，連接電源線，給系統上電；
7.確認網絡是否正常。
電源部分 | 供電方式 | 電源適配器供電 | ||
適應電壓范圍 | 12～24VDC | |||
功耗 | <6W | |||
信號傳輸性能 及接口 | 以太網通訊接口 | 1個RJ45接口座 | ||
傳輸端口 | 75歐姆BNC | |||
傳輸信號類型 | 高速以太網信號 | |||
傳輸速率 | 200Mbps(**大) | |||
傳輸速率 (測試電纜為 26AWG) | 傳輸距離 | 總傳輸速率(**大） | 上行傳輸速率(**大） | 下行傳輸速率(**大） |
300米 | 134Mbps | 65Mbps | 69 Mbps | |
600米 | 60Mbps | 25 Mbps | 35 Mbps | |
900米 | 30Mbps | 10 Mbps | 20 Mbps | |
1200米 | 11.9Mbps | 0.9 Mbps | 11 Mbps | |
1500米 | 4.5Mbps | 0.5 Mbps | 4 Mbps | |
狀態指示 | 電源信號燈 | 1個（紅色/面板） | ||
ACT連接指示燈 | 1個（綠色/面板） | |||
ETH指示燈 | 1個（黃色/面板） | |||
操作環境 | 工作溫度 | 0～70℃ | ||
存儲溫度 | -20～70℃ | |||
濕度（無凝結） | 0～95% | |||
機體屬性 | 尺寸(長×寬×高) | 130mm×85mm×28mm（含接口長度） | ||
外殼 | 鐵質材料 | |||
顏色 | 黑色 | |||
重量 | 330g | |||
可靠性 | 平均故障間隔時間(MTBF) | >20000小時 | ||
適用場合：
●高清網絡視頻監控系統
●高清多媒體廣告工程
●高清音視頻會議系統
●大型投影設備演示系統
