| 產品類型 | 全新 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 控制形式 | 數控 |
| 類型 | 數控車床 |
| 適用范圍 | 專用型 |
| 主電機功率 | 30kW |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 布局形式 | 臥式 |
| 主軸通孔直徑 | 40mm～80mm |
| 主軸轉速級數 | 60-1000r/min 12級 |
| 品牌 | 博奧 |

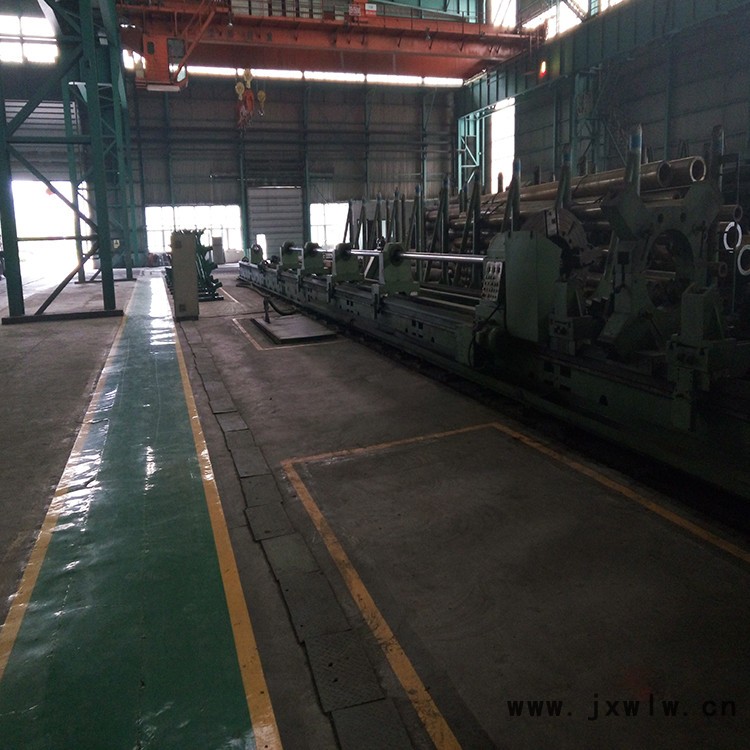

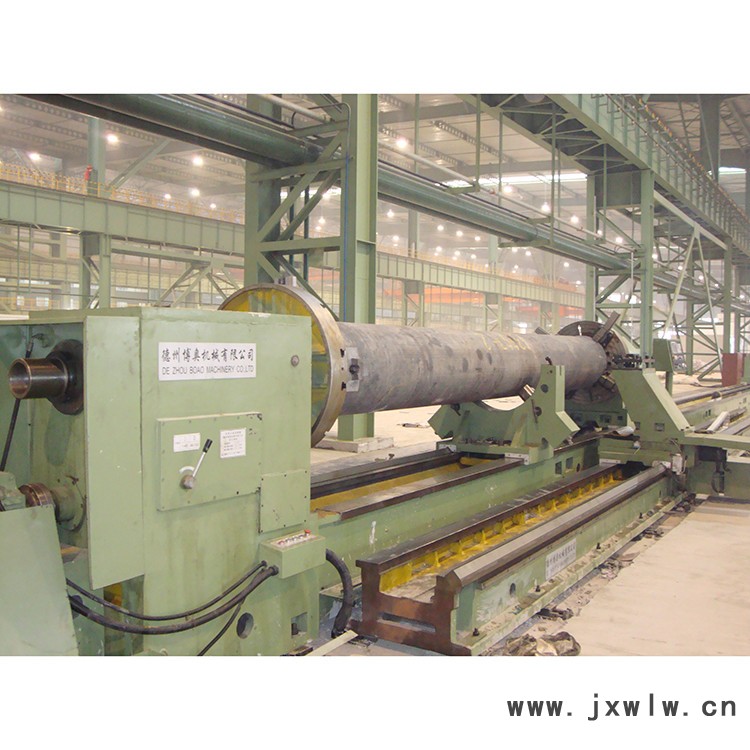

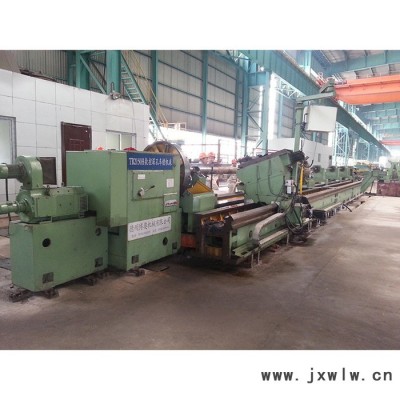

本機床是專門加工圓柱型深孔工件的設備，機床本身剛性強、精度保持性好，主軸轉速范圍廣，進給系統由交流伺服電機驅動，能適應各種深孔加工工藝的需要。授油器緊固和工件頂緊采用液壓裝置，儀表顯示，安全可靠?？梢糟@削、鏜削，也可以進行滾壓加工，鉆削是采用內排屑，鏜削時采用前排屑。
該機床為數控機床，在加工盲孔、階梯孔時顯示出突出的優勢。

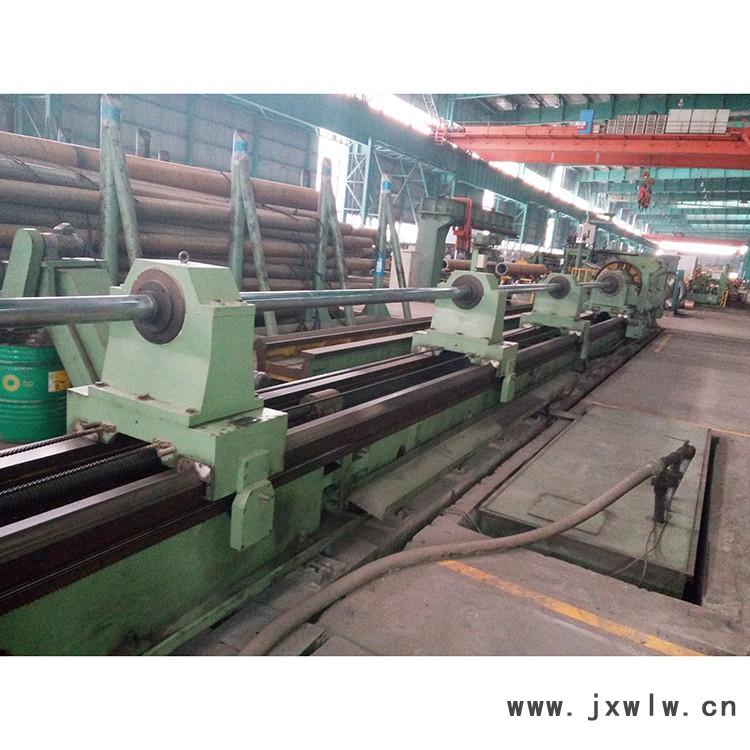

機床主要有床體部分、床頭箱、卡盤體、托板進給系統、進給箱、授油器、冷卻部分、排屑裝置、工件中心架、液壓系統、鏜桿支架、馬達裝置、電氣系統、數控系統等組成。
| 技術參數 | Tk2225G | Tk2125G |
| 鉆孔直徑范圍 | Φ30-Φ100mm | |
| 鏜孔直徑范圍 | Φ40-Φ250mm | Φ40-Φ250mm |
| 鏜孔深度范圍 | 1-12m | 1-12m |
| 工件夾持直徑范圍 | Φ60-Φ350mm | Φ60-Φ350mm |
| 主軸中心高 | 450mm | 450mm |
| 床頭箱主軸孔徑 | Φ75mm | Φ75mm |
| 主軸前端錐孔 | Φ85mm 1:20 | Φ85mm 1:20 |
| 主軸變速范圍 | 60-1000r/min 12級 | 60-1000r/min 12級 |
| 鉆桿箱電機功率 | 22KW | |
| 鉆桿箱主軸孔徑 | Φ75mm | |
| 鉆桿箱前端錐孔 | Φ85mm 1:20 | |
| 鉆桿箱變速范圍 | 40-670r/min （12級） | |
| 進給速度范圍（無級） | 5-2000mm/min 無級 | 5-2000mm/min 無級 |
| 拖板快速移動速度 | 2m/min | 2m/min |
| 主電機功率 | 30kW | 30kW |
| 液壓泵電機功率 | 1.5kW | 1.5kW |
| 拖板快速電機功率 | 3kW | 3kW |
| 進給電機功率 | 36N.M | 36N.M |
| 冷卻泵電機功率 | 5.5Kw 4組 | 5.5Kw 4組 |
| 冷卻系統額定壓力 | 2.5Mpa | 2.5Mpa |
| 冷卻系統流量 | 100 200 300 400L/min | 100 200 300 400L/min |
| 液壓系統額定工作壓力 | 6.3Mpa | 6.3Mpa |
| 授油器承受**大軸向力 | 6.3KN | 6.3KN |
| 授油器對工件的**大預緊力 | 20KN | 20KN |
| 數控系統 | 西門子808或KND數控系統 | 西門子808或KND數控系統 |
