產品簡介

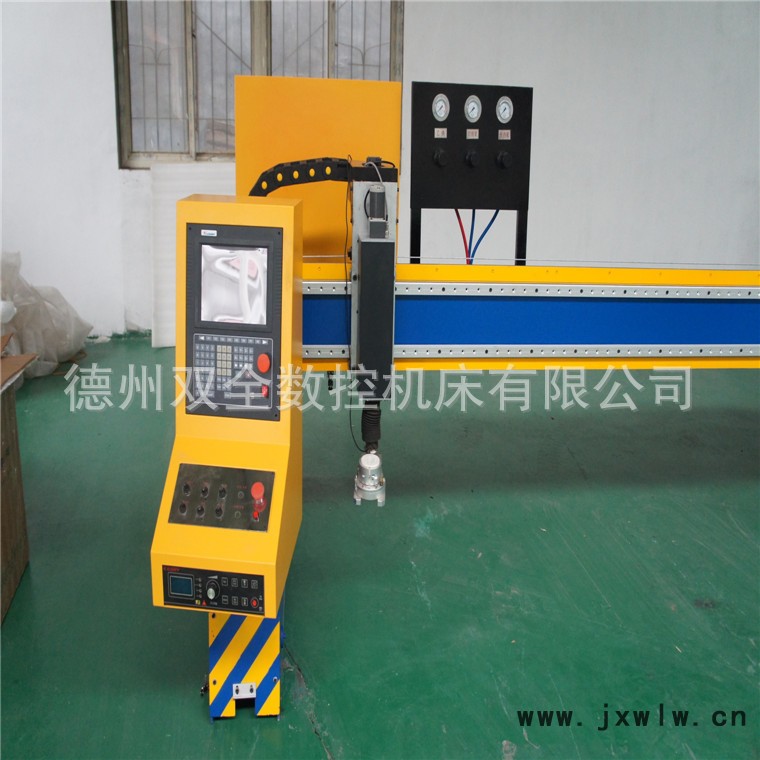

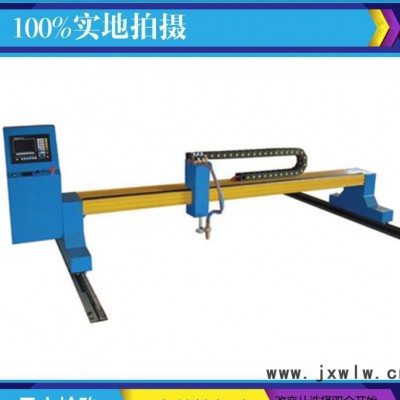

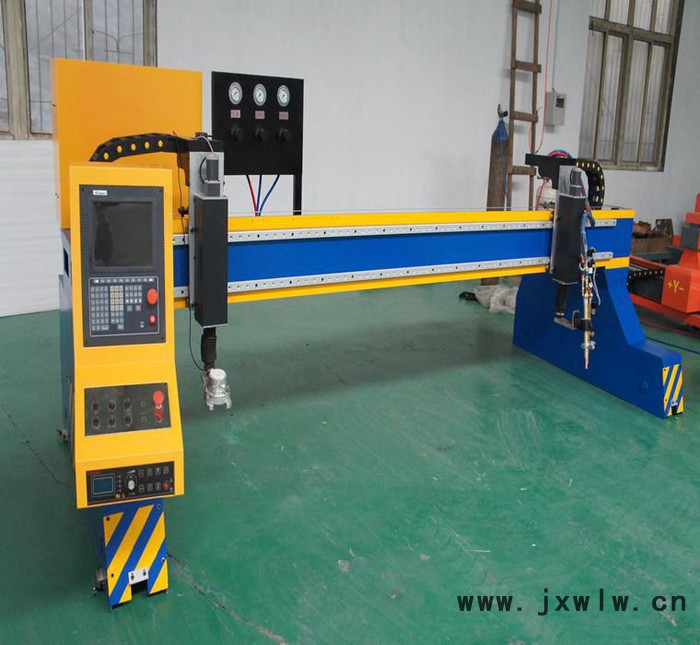

龍門式數控切割機

  該型切割機亦為龍門式結構，橫向跨度有2m-10m等多種規格，均采用雙軸心導軌、雙邊驅動，可根據用戶要求配置多把火焰、等離子割炬及配套自動調高系統，可配置成數控切割與直條切割兩用?？蛇x配自動調高系統。其主要的功能特點是，控制系統采用工控機，可接受外部加工程序?qū)?，切割時可適時圖形跟蹤。

一、主要技術指標

導軌橫向?qū)挾?/p>

3.0m

有效切割寬度

2.0m

導軌縱向長度

6.0m

有效切割長度

4.0m

火焰割炬

1組

火焰切割厚度

5-250mm

等離子電源割炬

1組

等離子切割厚度

0.5-6mm

移動精度

0.01mm/步

 整機運行速度

12000mm/min

驅動方式

雙邊驅動

自動調高行程

0-120mm

二、工作條件

火焰切割

 等離子切割

電源電壓

220V±10% 50Hz

    電源電壓

380V±10%   50Hz

輸入功率

3KW

輸入功率

10KW

氣源

氧氣、燃?xì)?nbsp;

氣源

 空氣

相對濕度

90%

相對濕度

90%

環境溫度

0-45℃

環境溫度

0-45℃

基礎設施

（供方提供圖紙，用戶自制）承梁、切割臺、縱向拖架

注

以上參數僅供參考，基本配置為單火焰，單等離子，弧壓調高，電動按鈕調高；具體標準根據用戶需求配置。

三、基本配置

機械部分

3.1

橫梁

3000mm

3.2

導軌長度

6000mm

3.3

火焰割炬

無錫隆騰機用等壓式割炬1組

3.4

自動點火

無錫隆騰自動點火裝置1套

3.5

電動調高

1組

3.6

等離子割矩

黑狼P80

3.7

等離子電源

華遠LGK-63

3.8

弧壓調高

常州海斯

3.9

切割氣體

氧氣乙炔或氧氣丙烷

3.10

管路傳動方式

橫向履帶、縱向掛架

3.11

驅動方式

雙邊驅動

電控部分

3.12

數控系統

北京斯達峰

3.13

開關電源

上海冠洋電源

3.14

繼電器

歐姆龍（日本）

軟件

3.15

自動編程、套料軟件

SmartCAM（專家)

3.16

驅動系統/電機

北京和利時（森創）

四、數控部分

   該設備采用北京斯達特SH-2200H火焰/等離子數控切割系統，是一款多功能，自動化程度很高的經濟型數控切割機系統，可控制機床做火焰或等離子切割。采用彩色液晶屏，色彩鮮艷。操作時，系統采用多功能中、英文、其他語種菜單，操作簡便。

系統特性如下：

4.1

采用32位高性能CPU和超大規?？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，工作時高穩定性

4.2

整機工藝結構合理，配合全光耦隔離控制，超強的等離子抗干擾能力。

4.3

 256M超大的加工文件存儲空間，滿足各種復雜程序的運行與加工，輕松處理大程序的運行。

4.4

采用ARM7處理器技術，程序運行速度和界面刷新速度更快。

4.5

等離子起弧檢測、初始定位、拐角信號控制功能。

4.6

圖形庫功能：含24種圖形（可擴充和自定義）的零件庫，包含了常用的基本加工零件;

4.7

圖形處理功能，對加工的圖形進行排料、旋轉和X、Y鏡像功能

4.8

具有割縫補償功能，并檢測程序中補償是否合理，作出相應報告，供用戶選擇

4.9

任意選段和選穿孔點加工功能。

4.10

文件名稱可以顯示中文名稱，方便用戶直觀的辨別出存儲的文件內容。

4.11

斷點恢復，自動斷電恢復功能，斷點自動記憶。

4.12

回退，選段，斷點恢復中，可任選穿孔位置和延時、預熱、穿孔等功能，極大方便用戶的操控。

4.13

采用了特殊的小線段處理功能，行走流暢，支持文泰格式，可廣泛的應用于金屬下料及廣告、鐵藝等。

4.14

與各種套料軟件完全兼容。

4.15

可將數控系統內的加工文件拷貝到U盤中。

4.16

中英文操作界面轉換，動態圖形顯示，1-8倍的圖形放大，動點自動跟蹤，采用U盤讀取程序和及時軟件升級。

4.17

軌跡輸入采用U盤傳輸CAD進行套料后的加工文件和現場手動編寫G代碼兩種方式。

4.18

USB插口，U盤直接讀取文件功能，便捷的現場操作。

五、機型介紹

  重型數控火焰等離子切割機，該機型造形美觀、低重心、運行平穩，可以和國內外各種數控系統配用，它還可以裝置任何型號的等離子切割系統，使用在有效切割范圍內進行切割。

5.1

橫梁、端架

橫梁采用方管焊接結構，整體鋼性好、強度高，各個導引面都經過精密機械加工,確保各移動體的正確定位。

兩端架體單邊驅動采用拉開式三點定位，雙邊驅動采用對稱處理，重心穩定，保證了良好的動態平衡。

所有焊接件均去應力處理，有效的防止了結構變形。

5.2

導軌

縱向?qū)к壊捎肨型導軌制作,頂面和兩側面都經專用磨床精密加工而成。

橫向?qū)к壊捎肧BR光軸直線導軌，精度高、易維護、耐用。

5.3

傳動

縱橫向傳動采用齒輪齒條嚙合，配上進口精密行星齒輪箱減速，具有高輸出扭矩、低噪音、長壽命潤滑等特點,從而實現高精確定位傳動。

5.4

氣路

所有氣路均由中央配氣系統集中控制，配上電磁閥、壓力表、調節閥、連續脈沖自動點火器，輕易實現人工智能控制。

5.5

割炬

割炬組件由移動座、升降裝置、電機、割炬、夾持器、氣體閥、回火防止器、軟氣管等組成。

割炬的調高方式具有手動、電動及自動（可選項）三種，在自動時，割炬會隨鋼板的高低自動調整，確保切割質量。

六、系列火焰、等離子兩用切割機特點

   與目前國內外眾多廠家生產的數控切割機相比，山東德州雙全數控機床有限公司的數控切割機，既具有各切割機應有的功能，同時又具有以下幾個名顯的特點：

6.1

配U盤接口及CAD圖形切割代碼自動轉換軟件。轉換軟件全部漢字顯示，切割工藝設計簡潔，對其他廠家不能處理的不封閉圖形能同樣進行處理，從而很好地實現共邊切割。軟件功能更適用、更強大。

6.2

簡單明了的圖形編程方式。切割機上編程輸入采用非常明了的方式，如“直線、第4象限、X40、Y30”。這種顯示方式非常直觀，一般使用者誰都能看得懂。

6.3

傻瓜型操作方式。顯示屏下方隨時提示各項操作功能，因而操作人員可以不需培訓、不需看說明書。

6.4

傻瓜型維護方式。系統屏幕上帶有各種故障指示，故障現象一目了然。整機維護僅需按故障指示更換某塊功能板，維護非常方便快捷。

6.5

更好的操作方便性。如在割炬上方，有各種必要的移動對位和多種控制鍵，方便用戶在割炬處進行操作。此項功能對用戶十分必要。

6.6

切割機上可對圖形實現自動排序。操作人員只需輸入切割數量與排列方向，即可實現大批量連續自動切割。

6.7

更高的可靠性設計。山東德州雙全數控機床有限公司的切割機，對現場切割機硬件設計采用最精簡模式，系統越精簡就越容易做到可靠，從而最大限度地提高了設備的可靠性。
