| 材料 | 金屬 |
|---|---|
| 規格 | 2.5P8×12K2 |
| 輸出信號 | 模擬性 |
| 制作工藝 | 集成 |
| 材料物理性質 | 半導體 |
| 材料晶體結構 | 單晶 |
| 品牌 | 魯科 |
| 型號 | 2.5P8×12K2 |

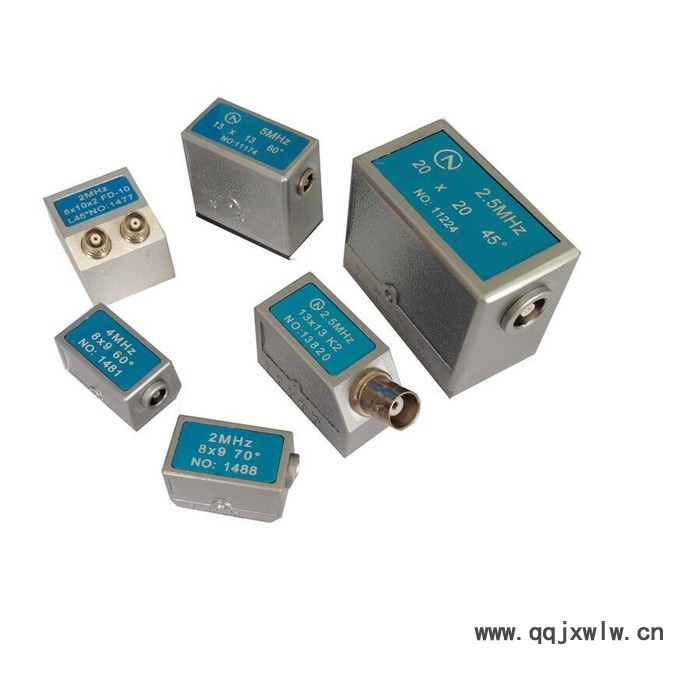

超聲波斜探頭
超聲波探頭主要分為：直探頭，斜探頭，帶曲率探頭，聚焦探頭，表面波探頭，水浸探頭，雙晶探頭，測厚探頭，高溫探頭等。超聲波斜探頭：主要用于橫波探傷用來檢測焊縫氣孔、裂紋、浹渣等缺陷。
超聲波斜探頭主要由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。超聲波的發射/接收由壓電晶片完成；斜塊的作用是實現波型的轉換，當入射角（α）在**臨界角和第二臨界角之間時，根據超聲波在不同聲阻抗界面的折射定律，工件中只有橫波的存在；吸聲材料用來吸收晶片背面、斜塊四周發散的噪聲；外殼起到支撐、保護、電磁屏蔽等作用；插座為電信號接口，通過探頭線連接到儀器。斜探頭折射角的大小通過K 值來標明。在探頭的型號上標明檢測鋼工件時的K 值，K=tg（Θ），即折射角度的正切值。常用的K 值有0.8、1.0、1.5、2.0、2.5、3.0 等幾種。采用K 值標稱探頭，缺陷的定位計算比較方便。斜探頭的聲束與探頭表面傾斜，因此可用于檢測直聲束無法到達的部位、或者缺陷的方向與檢測面之間存在夾角的區域。
超聲波斜探頭規格如下：
| 探頭類型 | 頻率（MHz） | 晶片尺寸 |
| 斜探頭 | 2.5P | 9×9 K0.8 K1 K1.2 K1.5 K2 K2.5 |
| 斜探頭 | 5P | 13×13 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
| 斜探頭 | 2.5P | Φ14 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
| 斜探頭 | 5P | Φ20 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
| 備注：可提供各種K字型探頭 折射角:38°—90°（K3—K70） | ||
過硬的質量、低廉的價格、優越的售后一直是我們的追求，歡迎您選購濟寧魯科檢測有限公司生產的超聲波探頭。
