| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 1500*1450*3100（mm） |
| 放卷直徑 | 800（mm） |
| 收卷直徑 | 800（mm） |
| 電源 | 380 |
| 復合寬度 | 800（mm） |
| 機械速度 | 210（mm） |
| 重量 | 3100（kg） |
| 復合層數 | 2（層） |
| 總功率 | 18（Kw） |
| 類型 | 膠槍噴膠 |
| 涂膠重量 | 0.7-1.5g ㎡ |
| 品牌 | HHL |
| 型號 | HHL-HM900S |

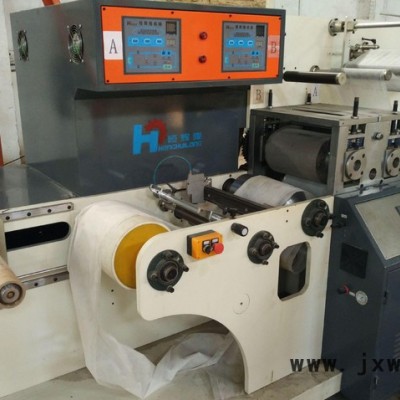

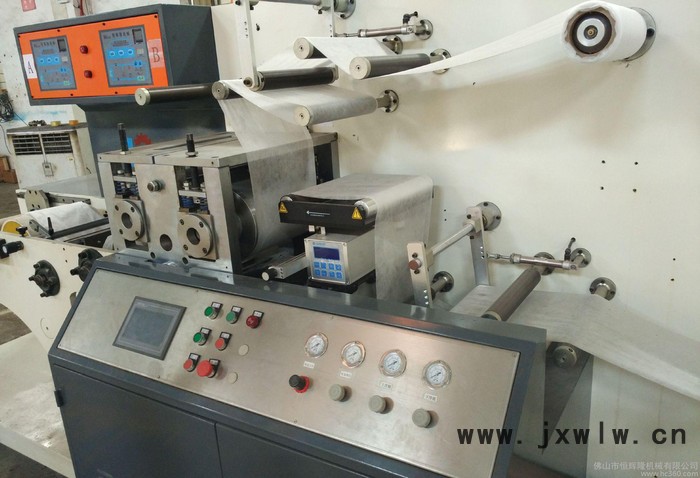

HHL-HM900S單工位噴膠復合機
一、概述
HHL-HM900S型單工位噴膠復合機，設備主要適用于無紡布與紙復合的加工生產設備，該機具有復合速度快，能耗低，空氣污染小等特點。
本機由：無紡布放卷單元---紙放卷單元---噴膠復合單元---收卷單元,電氣控制系統及相應氣動控制儀表等組成。
二、主要技術參數
⊙基材寬幅： 800mm
⊙整機機械總功率 ： ~18kw
⊙復合速度：180m/min（速度取決于所用基材的特性、厚度均勻性特性及其它）
⊙機械速度： 210m/min
⊙冷卻方式： 水冷卻
⊙放卷**大直徑： Φ800mm
⊙收卷**大直徑： Φ800mm
⊙紙筒**大長度： 800mm
⊙紙筒規格： 內徑Φ76mm×外徑Φ92mm
⊙收放卷氣脹軸外徑：Φ74mm
⊙導輥長度： 800mm
⊙涂膠有效寬度： 750mm
⊙張力控制范圍： 1~15kg/全幅寬
⊙張力控制精度： ±0.5kg/全幅精度
⊙糾偏控制精度： ±0.1mm
三、主要配置清單
?張力系統： 主要器件進口，自主開發
?可編程控制器： 日本三菱FX3U系列高端智能型PLC
?DA及AD模塊： 日本三菱FX3U列模擬量數字輸入輸出模塊
?人機界面： 臺灣（彩色7寸）1臺
?主機驅動器： 日本安川高性能矢量變頻器
?主機驅動電機： 4KW西門子變頻電機
?整臺伺服電機： 伺服電機
?整機驅動器： 伺服驅動器
?高性能糾偏: 1套
?供膠膠機,膠槍 ： 客戶自配
?水冷機: 水冷機1臺
?精密調壓閥： 日本SMC精密調壓閥
?其它氣動元件： 臺灣Airtac氣動元件
?鋁導輥： 低啟動轉矩精密硬面鋁導輥
?低壓電器： 法國施耐德
