| 測量范圍 | (170-960)HLD,(17-68.5)HRC(19-651),HB |
|---|---|
| 尺寸 | 通用標準尺寸 |
| 重量 | 0.25 |
| 品牌 | 飛泰 |
| 型號 | D、DC、DL、C、D+15、E、G |
| 加工定制 | 是 |

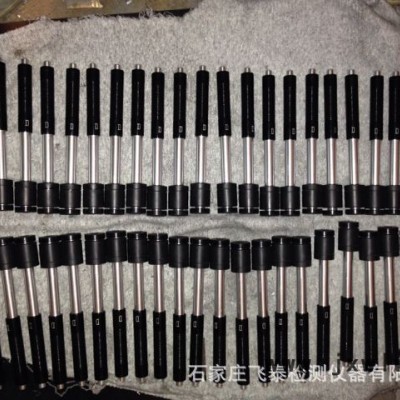

硬度計DL沖擊裝置整套價格傳感器探頭

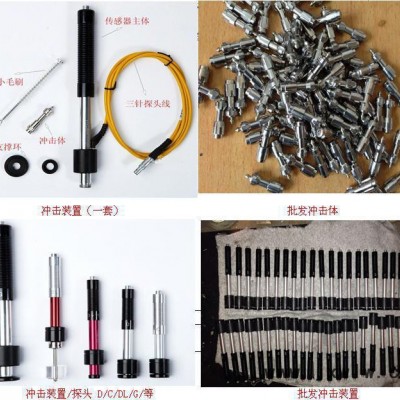

沖擊裝置|硬度計探頭|球頭|里氏硬度計耗材,硬度計球頭、探頭線、沖擊體|沖擊裝置
另附D/DC/DLC/D+15/E/G型沖擊裝置（探頭）技術參數表
里氏硬度計（原裝）沖擊裝置（采用瑞士進口碳化鎢球頭HV1800以上）硬度更高更耐用，
適用于里氏硬度計TH110,TH120,TH121,TH140,TH160,TH161,HLN-11A等...
里氏硬度計MH180,MH310,MH320,MH210,HL200等
沖擊裝置技術參數一覽
| 異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進口） | |||||
| 沖擊能量 沖擊體質量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |||||
| 球頭硬度: 球頭直徑: 球頭材料: | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 5mm 碳化鎢 | 5000HV 3mm 金剛石 | |||||
| 沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |||||
| 試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |||||
| 試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |||||
| 試件最小重量: 可直接測量 需穩定支撐 需密實耦合 | 大于5kg 2～5kg 0.05～2kg | 大于5kg 2～5kg 0.05～2kg | 大于1.5kg 0.5～1.5kg 0.02～0.5kg | 大于15kg 5～15kg 0.5～5kg | 大于5kg 2～5kg 0.05～2kg | |||||
| 試件最小厚度 密實耦合 硬化層最小深度 | 5mm ≥0.8mm | 5mm ≥0.8mm | 1mm ≥0.2mm | 10mm ≥1.2mm | 5mm ≥0.8mm | |||||
| 球頭壓痕尺寸 | ||||||||||
| 硬度300HV時 | 壓痕直徑 壓痕深度 | 0.54mm 24μm | 0.54mm 24μm | 0.38mm 12μm | 1.03mm 53μm | 0.54mm 24μm | ||||
| 硬度600HV時 | 壓痕直徑 壓痕深度 | 0.54mm 17μm | 0.54mm 17μm | 0.32mm 8μm | 0.90mm 41μm | 0.54mm 17μm | ||||
| 硬度800HV時 | 壓痕直徑 壓痕深度 | 0.35mm 10μm | 0.35mm 10μm | 0.35mm 7μm | -- -- | 0.35mm 10μm | ||||
| 沖擊裝置適用范圍 | DC型測量孔或園柱筒內;DL型測量細長窄槽或孔 | D+15型測量溝槽或凹入的表面 | C型測量小輕薄部件及表面硬化層 | G型測量大厚重及表面較粗糙的鑄鍛件 | E型測量硬度極高材料 | |||||
沖擊裝置測試范圍表
| 材料 | 硬度制 | 沖擊裝置 | |||||
| D/DC | D+15 | C | G | E | DL | ||
| Steel and cast steel 鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | 22.4～70.7 | 20.6～68.2 | |
| HRB | 59.6～99.6 | 47.7～99.9 | 37.0～99.9 | ||||
| HRA | 59.1～85.8 | 61.7～88.0 | |||||
| HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 | |
| HV | 83～976 | 80～937 | 80～996 | 84～1042 | 80～950 | ||
| HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | 35.8～102.6 | 30.6～96.8 | ||
| Steel鍛鋼 | HS | 32.2～99.5 | |||||
| CWT、ST 合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | 22.6～70.2 | ||
| HV | 80～898 | 80～935 | 100～941 | 82～1009 | |||
| Stainless steel 不銹鋼 | HRB | 46.5～101.7 | |||||
| HB | 85～655 | ||||||
| HV | 85～802 | ||||||
| GC. IRON 灰鑄鐵 | HRC | ||||||
| HB | 93～334 | 92～326 | |||||
| HV | |||||||
| NC、IRON 球墨鑄鐵 | HRC | ||||||
| HB | 131～387 | 127～364 | |||||
| HV | |||||||
| C．ALUM 鑄鋁合金 | HB | 19～164 | 23～210 | 32～168 | |||
| HRB | 23.8～84.6 | 22.7～85.0 | 23.8～85.5 | ||||
| BRASS 銅鋅合金 | HB | 40～173 | |||||
| HRB | 13.5～95.3 | ||||||
| BRONZE銅錫(鋁)合金 | HB | 60～290 | |||||
| COPPER純銅 | HB | 45～315 | |||||
沖擊裝置示值誤差和示值重復性表
| 序號 | 沖擊裝置類型 | 標準里氏硬度塊硬度值 | 示值誤差 | 示值重復性 |
| 1 | D | 760±30HLD | ±6 HLD | 6 HLD |
| 2 | DC | 760±30HLDC | ±6 HLDC | 6 HLD |
| 3 | DL | 878±30HLDL | ±12 HLDL | 12 HLDL |
| 4 | D+15 | 766±30HLD+15 | ±12 HLD+15 | 12 HLD+15 |
| 5 | G | 590±40HLG | ±12 HLG | 12 HLG |
| 6 | E | 725±30HLE | ±12 HLE | 12 HLE |
| 7 | C | 822±30HLC | ±12 HLC | 12 HLC |
