| 定位精度 | ≤25mm |
|---|---|
| 探傷模式 | 超聲波 |
| 探傷方式 | 自動化 |
| 探傷種類 | 高壓氣瓶、低壓氣瓶、普通氣瓶 |
| 探傷管徑 | 219～426mm |
| 氣瓶壁厚 | 4-18mm |
| 穩定性 | ≤2dB |
| 結構型式 | 臺式 |
| 品牌 | 飛泰/FeiTai |
| 型號 | NUTM426 |
| 加工定制 | 是 |
該設備是氣瓶超聲波測厚自動探傷設備 設備詳細資料、報價請撥打：18931180976 李經理
氣瓶超聲波測厚自動探傷設備介紹
本產品是NUTM426型氣瓶超聲測厚自動探傷設備，是一臺用于對高壓無縫氣瓶?jī)?nèi)、外部縱向、橫向缺陷及壁厚測定，在線實現全自動多通道檢測掃查的綜合設備。
氣瓶超聲波測厚自動探傷設備應用領域
交通、化工、消防、石油、船舶、能源、城建、行業壓力鋼瓶
鋁瓶以及運輸瓶罐產品的自動檢測設備
氣瓶超聲波測厚自動探傷設備技術參數
1,探傷速度:0～2m/min
2,探傷管徑:219～426mm
3氣瓶壁厚:4-18mm
4,穩定性:≤2dB
5,執行標準:NB/T 47013.GB/T5777--2008(L2級槽傷),YB/T4082-2011
6,測厚精度:顯示精度0.01mm，動態精度±0.05mm
7,端部盲區:縱向≤20mm,橫向≤20mm+2T
8,定位精度:≤25mm

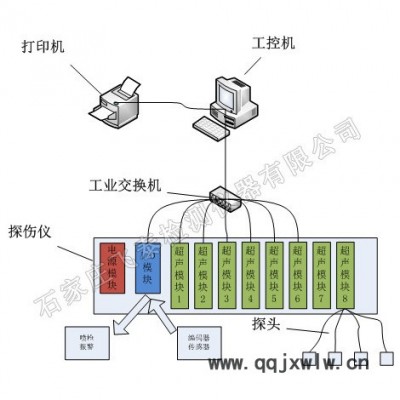

控制操作系統
氣瓶超聲波測厚自動探傷設備性能描述
無縫氣瓶多通道全自動超聲波自動探傷設備為基于工業級PC機的控制，采用WindowsXP操作系統，并保留計算機的各種周邊設備接口。具體參數如下：
儀器系統在滿足《儀器系統測試標準》的同時應達到以下要求：
1）超聲儀器：32通道數字式超聲波探傷儀。
2）探傷儀類型：完全數字化儀器，采用Windows操作界面。
3）數據采集：具有采集和保存每個通道每次探傷波形的能力。
4）顯示方式： A型掃描圖像和B型掃描圖像顯示。
5）掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。
6）缺陷定位（含壁厚**薄點）：示意圖標記與氣瓶實際缺陷部位誤差小于20㎜范圍內。
7）靈敏度余量：Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。
8） 探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。
9）缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。
10）檢驗線速度： 2.0～30 m/min（每個通道/探頭）同步可調，如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。
11）計算機存儲量不得小于2000支氣瓶溯源的檢測數據和報告資料。
氣瓶超聲波測厚自動探傷設備檢測工藝

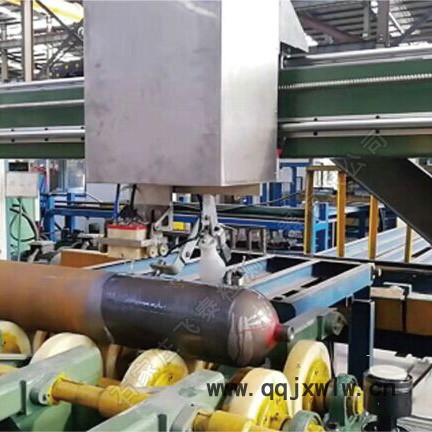

對氣瓶直線段部分進行雙向（縱向和橫向）超聲波探傷，自動檢測內、外表面及內部的縱向、橫向缺陷，自動檢測鋼瓶壁厚。
氣瓶超聲波測厚自動探傷設備質保期及售后服務
氣瓶超聲波測厚自動探傷檢測設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
