| 材質 | 不銹鋼 |
|---|---|
| 耗氣量 | 1m3/min |
| 換熱面積 | 15㎡ |
| 結構形式 | 立式 |
| 類型 | 板式換熱器 |
| 用途 | 鋼廠,食品,石油,熱交換,煤礦,換熱器,化工 |
| 重量 | 100（kg） |
| 傳熱方式 | 間壁式 |
| 流道截面積 | 100（m2） |
| 分類 | 板式換熱器,間壁式換熱器 |
| 包裝類型 | 紙箱,木箱 |
| 品牌 | 好爾迪HOD |
| 加工定制 | 是 |
無錫德能換熱器維修有限公司自成立以來，得到了廣大客戶的青睞和好評助無數客戶解決了燃眉之急。真正的廠家直銷，我們敢于任何廠家比質量！比價格！比售后！
板式換熱器訂貨須知：
由于換熱器選型設計的不確定性，所以顯示的價格為每平米最基本的單價，詳情請咨詢客服，前期不溝通所拍下的，客服無法受理。
由于國、內外部份板式換熱器配件的型號或代號名稱會相似或相同，但其尺寸又會有所不同的區別，所以所有產品在拍前，請先咨詢客服，以免拍錯，力致保證客戶滿意。
可開發票，可簽訂正式合同，歡迎選購。

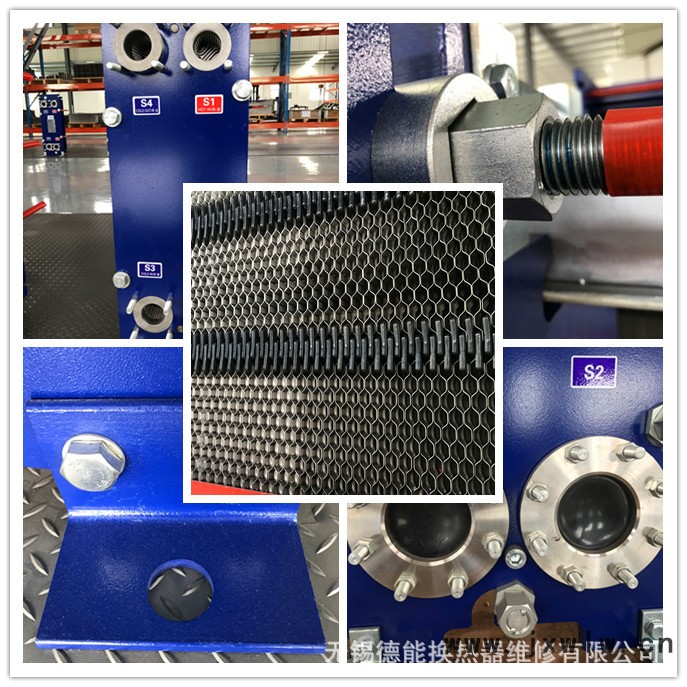

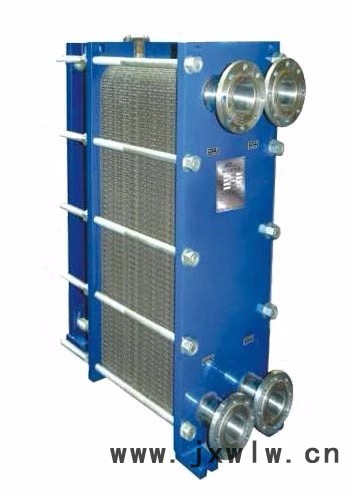

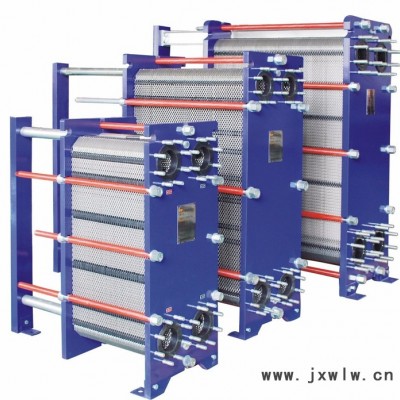

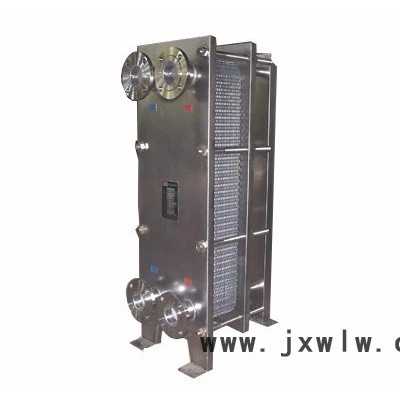

板式熱交換器是由一組波紋金屬板組成，上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地留至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支承點，足以承受介質間的壓力差。
金屬板和活動壓緊板懸掛在上導桿上，并由下導桿定位，而桿端則固定在支撐柱上，但如果其中一種液體或兩種液體在換熱器內不止通過一次，則接口應開在固定板和活動壓緊板上。
板片材質：
*不銹鋼SUS304 SUS316L
凈水、河川水、食物油、礦物油
*工業純鈦及鈦鈀合金Ti tanium and Pal ladium
海水、鹽水、鹽化物
*哈氏合金Hadtelloy Alloy
濃硫酸、鹽酸、磷酸
*鎳Nickel
高溫高濃度苛性鈉
墊片材質：
無錫德能擁有十余臺平面流體機并擁有數千套板式換熱器墊片模具，專業生產各種材質規格的板式換熱器密封墊片。是品種全，規格多的換熱器制造廠家。公司所生產的墊片全部符合食品級要求。
能訂做的材質：最常用的：丁晴橡膠密封墊，高溫丁晴橡膠 氟橡膠密封墊片
特種氟橡膠密封墊片 三元乙丙密封墊片 免粘式換熱器密封墊片
墊片墊圈使用溫度：-30 至180度
| 材質 | 使用溫度范圍 | 使用工況 |
| 丁晴膠墊片 | ≤ 135℃ | 耐礦物,動物,植物油等非極性介質 |
| 氫化丁晴膠墊片 | -5℃-150℃ | 耐含硫原油,含H2S混合介質,高溫食用油等非極性介質 |
| 三元乙丙膠墊片 | ≤ 160℃ | 耐熱水,水蒸氣,食用飲料,牛奶高溫殺菌 |
| 溶劑型乙丙膠墊片 | -20℃-150℃ | 極性容積等多種良溶劑如脂類溶劑,希無機酸堿等 |
| 通用氟橡膠墊片 | ≤ 180℃ | 非極性礦物油,潤滑油等含醇燃油 |
| 特種氟橡膠墊片 | -30℃-130℃ | 高濃度硫酸等無機含氧酸 |
| 注: 以上所有膠種都有相應的食品級墊片 | ||
1： 傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在極低的流速下產生強烈的湍流，湍流的自?xún)粜?yīng)又可防止污垢的產生，使得板式換熱器的傳熱系數為列管式換熱器的3-5倍。
2： 經濟性：向他換熱量的前提下，與管殼式比較：擔投資少，運行費用低。維修費用低。
3： 可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
4： 結構緊湊。
5： 易于清洗維修。
設計選型需提供以下資料：
1. 冷，熱介質的性參數：如酸堿度，氯根含量，粘度，密度，導熱系數，比熱等。
2. 冷，熱介質的進出口溫度。
3. 冷，熱介質的流量。
4 . 冷，熱介質的壓力損失要求。
5. 板式換熱器的固有特性，如板片材料，密封膠墊材料等。
應用范圍：
-換熱器在船舶行業主要應用于
中央冷卻，夾套水冷卻，潤滑油冷卻，活塞冷卻劑冷卻，傳動油冷卻，重燃料油預熱，柴油預熱，其他工藝過程冷卻等，電力行業
-換熱器在電力行業主要應用于
開式或閉式循環水冷卻，傳動油冷卻，透平油冷卻，潤滑油冷卻，活塞和渦輪機及發動機冷卻液冷卻，柴油發電站熱回收，廢氣熱回收，
-換熱器在制藥行業主要應用于
藥物滅菌，乳液冷卻，懸浮液加熱，血漿加熱，檸檬酸加熱，輸液冷卻等，鋼鐵行業
-換熱器在鋼鐵行業主要應用于
鑄模/連鑄機冷卻液冷卻，液壓油/潤滑油冷卻，機器冷卻液冷卻，電解液加熱和冷卻，爐水/進料水/乳液/焦化廠廢水冷，爐體/電極支座/變壓器冷卻液冷卻，空調暖通
-換熱器在暖通行業主要應用于
區域供熱，生活熱水，冰蓄冷，游泳池恒熱，熱泵裝置，熱回收裝置，加熱水預熱，地?zé)崴?蒸汽的利用等，
-換熱器在化工行業主要應用于
工藝介質的加熱和冷卻，油冷卻，電解液冷卻，除油液加熱，磷化液冷卻等
