| 產地 | 廣東 |
|---|---|
| 品牌 | 三豐 |
| 型號 | CV-3200S4輪廓儀 |
鐘小姐 133-3261-2075 微信同號

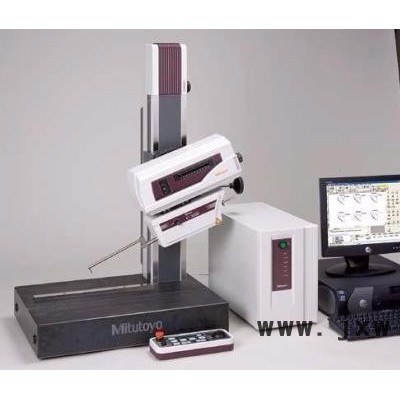

日本三豐新一代高精度輪廓儀
CV-3200S4輪廓儀特點
· CV-3200/4200系列輪廓測量儀新一代手動輪廓測量儀具有高精度，高速度，并能夠?qū)崿F(xiàn)簡易型CNC測量同類產品中，具有 測量精度X軸：±（1+0.01L）цm Z1軸：±（2+14H/100）цm（CV-3100）±（0.8+I0.5Hl/25）цm(CV-4100)，三豐公司采用了具有上佳的耐摩擦性及穩定性的高硬度陶瓷導軌。配有激光全息光柵尺CV-4100)
· 三豐公司具有創新意義的激光全息光柵尺技術，運用了衍射光干涉現象，達到了近似干涉儀級別的高精度，有效保證了全部測量范圍50mm內高達0.05цm的分辨率。同類產品中，具有 測量效率及驅動速度X軸：80mm/s,Z2軸，20mm/s大幅度提高驅動速度，進一步降低測量時間。
· 操作極為簡易將ABS光柵尺寸與Z2軸相結合，消除了傳統操作中每次重復測量需重新設置原點的繁瑣步驟?？梢酝ㄟ^X軸、Z2軸上的手動微調和X軸傾斜驅動裝置，對小孔和傾斜面進行有效的測量。批量校正功能：專用校正規可以使用戶在一次操作中對測量儀的Z軸增益、對稱性、探針半徑等進行校正。增強安全功能以保護操作人員，測量儀器及工件為增強快速移動時的安全性，Z軸檢測器內置防碰撞安全裝置（產生干擾時，儀器自動停止工作）。
CV-3200S4輪廓儀技術規格:
X軸
-測量范圍:X軸100mm
-直線度 ：0.8μm/100mm, *當X軸在水平方向
-指示精度(20℃時) ：±（1＋0.01L）μm,L為驅動長度
-傾斜范圍：±45°
-測量方向 ：向前/向后
-測量方法：反射型光柵尺
-驅動速度：80mm/s和手動
-測量速度：0.02--5mm/s
Z軸（立柱）
-行程范圍 :300mm電動立柱
-Z軸分辨率：1um
-測量方法：ABSOLUTE光柵尺
-驅動速度：0-20mm/s和手動
檢測器Z1軸
-測量范圍:25mm
-分辨率 ：0.2um
-測量方法 ：光柵尺
-指示精度 ：±（2＋I(xiàn)4HI/100）μm（20℃時）
H為水平位置上的測量高度
探針（根據表面粗糙度，使用標準單切面探針）
-探針運動 ：上下弧形運動
-探針方向:向下
-探針測力 ：30mN
-跟蹤角度:向上：77°向下：87°
-探針針尖半徑：25um硬質合金針尖
主機
-電源:220／240V AV±10％，50/60Hz
-功耗：400W（只限主機）
-基座尺寸：600 X 450mm
-尺寸:741 (W)* 450 (D)* 905 (H)mm
-重量:140kg控制裝置：14Kg遙控箱：0.9 Kg
標準附件:
-主機
-電器單元
-控制操縱桿
- 12AAF714 FORMPAK-1000(in Chinese)測量軟件
- 996506 Straight arm(ABH-71)(直支臂)
- 354884One-side cut stylus(SPH-71)(高單切面測針)
- 546-113Dial tension gage DTG-10N(張力刻度表)
- 12AAG153Pin gage unit(銷規)
- Reference hemisphere(基準半球)
- 611671-021Gauge block(10mm)(0級量塊)
- 611672-021Gauge block(20mm)(0級量塊)
- 611675-021Gauge block(50mm)(0級量塊)
-操作手冊(電子版)
含以下選購附件：
1.2000VA Voltage Stabilizer電源系統
2．Data processing system數字處理系統
-DELL Personal computer PIV 2G or above DELL360
-2GRam2G占存記憶體
-Harddisk160G硬盤
-Keyboard鍵盤
-19″LED color display 19寸彩色液晶顯示器
-mouse滑鼠
