| 加工定制 | 是 |
|---|---|
| 重量 | 60（kg） |
| 應用領域 | 制冷 |
| 類型 | 噴淋式冷凝器 |
| 形式 | U型管式 |
| 結構形式 | 臥式 |
| 運動狀況 | 內循環型 |
| 外形 | 排管式 |
| 品牌 | 廣凌昌 |
| 型號 | WB-10 |
殼管式冷凝器的含義及其分類：

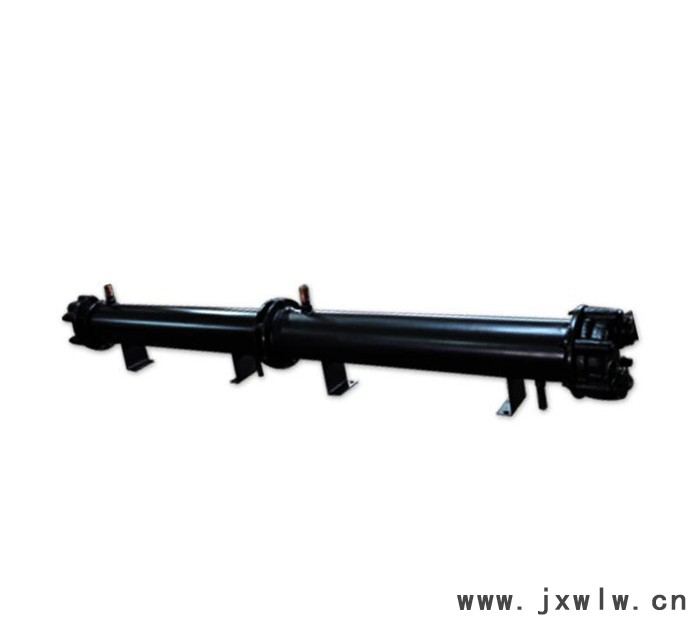

殼管式冷凝器是冷水機常用到的一種換熱器，和殼管式蒸發器相似，殼管式冷凝器是由殼體、管板、傳熱管束、冷卻水分配部件、冷卻水及制冷劑的進出管接頭等組成的一個封閉的水冷冷凝器。

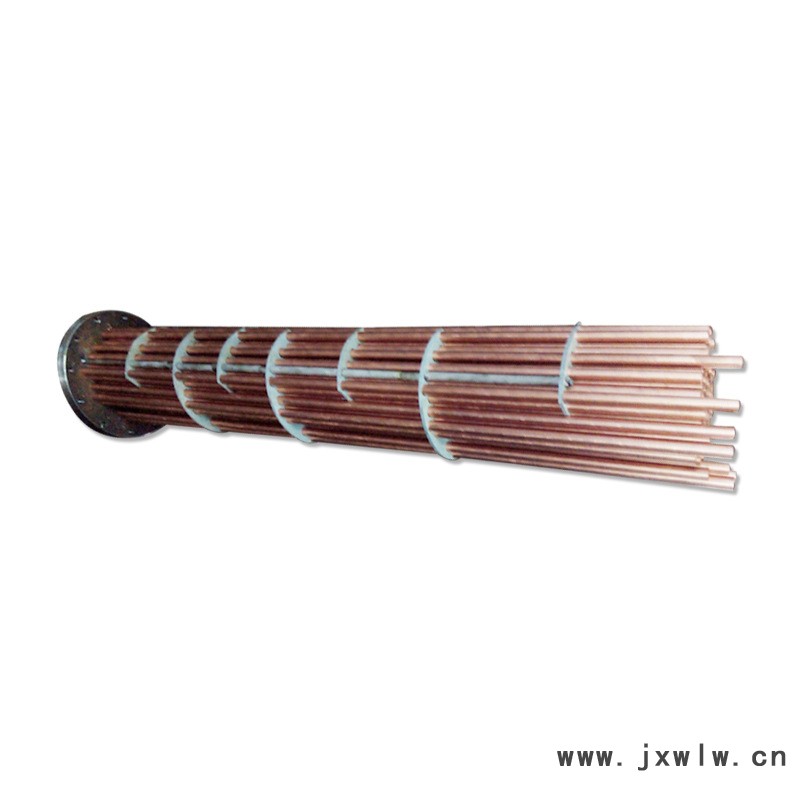

小型冷凝器的殼體可選用粗的無縫鋼管。大型冷凝器的殼體則要用鋼板卷焊而成。管板焊接于殼體的兩端，構成一個完整的殼體。管板上加工了許多孔，傳熱管束穿入管孔后，兩端與管板采用脹接或焊接方式相連，并要具備良好的氣密性。
殼管式冷凝器主要應用于水冷冷水機。根據殼體和傳熱管束的空間方位，殼管式冷凝器可分為立式和臥式兩種。但無論是哪一種型式，冷卻水都是走管程，制冷劑都是走殼程的，即高溫、高壓制冷劑蒸氣在傳熱管外表面冷卻、凝結并匯聚到殼體的地步。之所以這樣安排流程，是因為冷卻水和管束之間的平均傳熱系數，一般都高于制冷劑蒸氣冷凝的平均傳熱系數，冷凝**需要較大的換熱面；此外，為了使高溫、高壓制冷劑蒸氣的壓力控制在一定的范圍內，也需要較大的空間。
除所處空間方位不同外，立式和臥式殼管冷凝器還有一個重要區別，這**是臥式殼管冷凝器兩端有水蓋，水蓋與殼體常以法蘭形式相連，因而冷卻水處于一個密閉的空間。所以臥式殼管冷凝器又叫封閉式殼管冷凝器。立式殼管冷凝器常坐落于一個集水池上，上下兩端無水蓋，但上端設有分水箱。冷卻水經分水箱內的許多分水器分配后，進入每個傳熱關內，從管壁上吸熱后從下端流出，落于集水池內，因此立式殼管冷凝器又稱敞開式殼管冷凝器。
