| 焊接原理 | 對焊 |
|---|---|
| 別名 | 帶鋸條對焊機 |
| 電動機功率 | 100KVA |
| 電流 | 交流 |
| 動力類型 | 電動 |
| 負載持續率 | 0.6 |
| 工作形式 | 對焊 |
| 頻段 | 高頻 |
| 驅動形式 | 電動 |
| 樣式 | 立式 |
| 用途 | 焊接 |
| 作用對象 | 帶鋸條 |
| 分類 | 焊王焊機 |
| 作用原理 | 杠桿拉動原理 |
| 品牌 | 新國陽 |
| 型號 | HX-100 |
序言
本廠生產的閃光鋸條對焊機、鋼筋對焊機、電焊機經過多次設計改進、完善，質量達到標準以其結構簡單，操作方便，價格低廉，性能優良，暢銷全國二十多個省市自治區，深受廣大顧客歡迎。

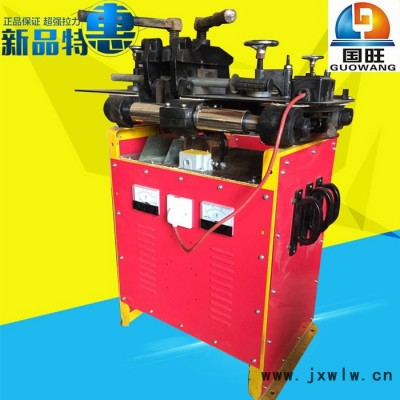

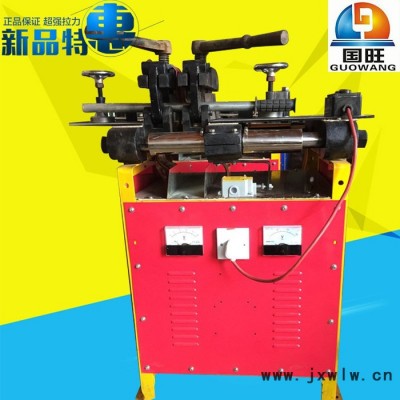

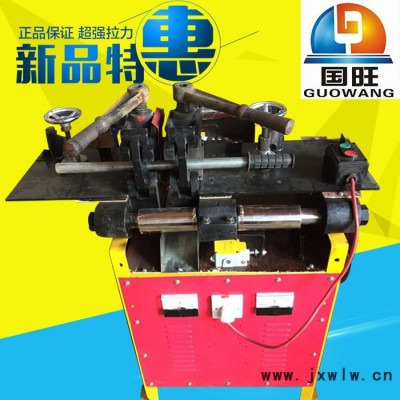

HX系列鋸條閃光對焊機
本焊機為杠桿加壓式鋸條專用對焊機，在焊接鋸條時不需任何焊劑、焊料。焊接時間短，用電省、通電幾秒鐘便可將鋸條牢固焊接在一起，其成本低，質量遠遠高于傳統銀焊和氧焊。
一、技術數據
| 項目 | 單位 | HX100 |
| 初級電壓 | 伏 | 380 |
| 額定容量 | 千伏安 | 100 |
| 額定輸入電流 | 安 | 100 |
| 初級空載電流 | 安 | ＜20 |
| 次級空載電流 | 伏 | 307-7.04 |
| 次級調節級數 | 級 | 8 |
| 暫載率 | % | 30 |
| 鋸條寬度 | 毫米 | 20-150 |
| 鋸條厚度 | 毫米 | 0.6-1.65 |
| 電級最大行程 | 毫米 | 60 |
| 焊機重量 | 千克 | 300 |
二、結構概述
本焊機主要包括焊接變壓器、固定活動電級、送料機構及控制元件、電壓調節裝置。
1、左右電級與紫銅排組成的次級線圈相連；
2、焊接變壓器用優質硅鋼片雙層玻璃，包線、紫銅排制成；
3、送料機構、包括操縱桿、可動支架、調節螺母、及鋸條夾緊裝置；
4、開關控制，按下按鈕，此時機內接觸器接通行程開關為限制節斷焊接變壓器電源之用。電壓調節裝置，電源電壓為380伏時，根據鋸條寬度合
理選擇級數以取得電壓。
調節級數表
| 檔位 | 級數 | 次級電壓 | ||
| Ⅰ | Ⅱ | Ⅲ | ||
| 1 | 1 | 1 | 8 | 7.3 |
| 2 | 7 | 6.4 | ||
| 1 | 2 | 6 | 5.7 | |
| 2 | 5 | 5.1 | ||
| 1 | 1 | 2 | 4 | 4.6 |
| 2 | 3 | 4.3 | ||
| 1 | 2 | 2 | 3.9 | |
| 2 | 1 | 3.7 | ||
三、使用方法
1、檢查電源導線其截面不得小于102毫米、電源電壓不能低于30伏。機體應可靠接地。進線閘刀30安，進線電表＞25三相電度表；
2、將控制按鈕插入機體插座，校準靠尺與電極為902兩電極銅塊距離調至3毫米，行程開關斷電時電機距離應有3-5毫米，清除機臺上雜物，保證銅塊清潔?；顒?dòng)塊軸套應注足機油；
3、次級電壓調節與選擇。
由于鋸條截面積寬大小不一，必須合理選擇次級電壓，以取得焊接效果。
電壓選擇
鋸條寬 小于100毫米5.7-6.4、大于 毫米 6.4-7.3
電壓調節
此電壓調節是三個插座分別插入不同位置而組成8個電壓級數，插座護
板上標有。2護板從左至右為ⅠⅡⅢ三個插把均插入位置為8級，電壓為 伏。三個插把均插入2位置，為1級。電壓為3.7伏，如果選擇5.1伏電壓則Ⅰ、Ⅱ插把均插入2ⅠⅡ插入1，此時電壓為5.1伏，級數為5級。
