| 類型 | 臺式 |
|---|---|
| 電流 | 交流 |
| 控制方式 | 數控 |
| 驅動形式 | 電動 |
| 用途 | 其它 |
| 頻段 | 高頻 |
| 品牌 | 夏氏機床 |
| 型號 | QGI-1325 |
| 是否提供加工定制 | 否 | 型號 | QGI-1325 |
| 適用行業 | 通用 | **大切割厚度 | 300（mm） |
| **大加工速度 | 12（mm/min） |

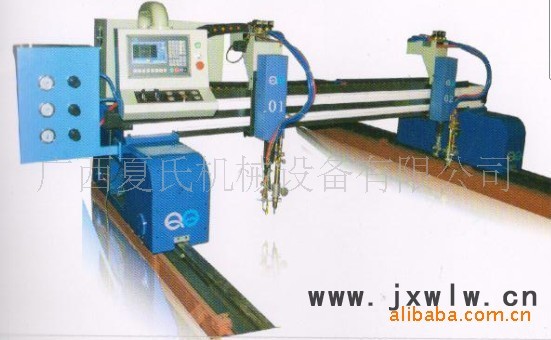

生產數控切割設備的廠家；主要的設備在功能：數控等離子切割機、數控火焰切割機、數控激光切割機、相貫線數控切割機，結構上：便攜式數控切割機、臺式數控切割機、龍門式數控切割機等各款機型
簡單介紹下臺式數控切割機

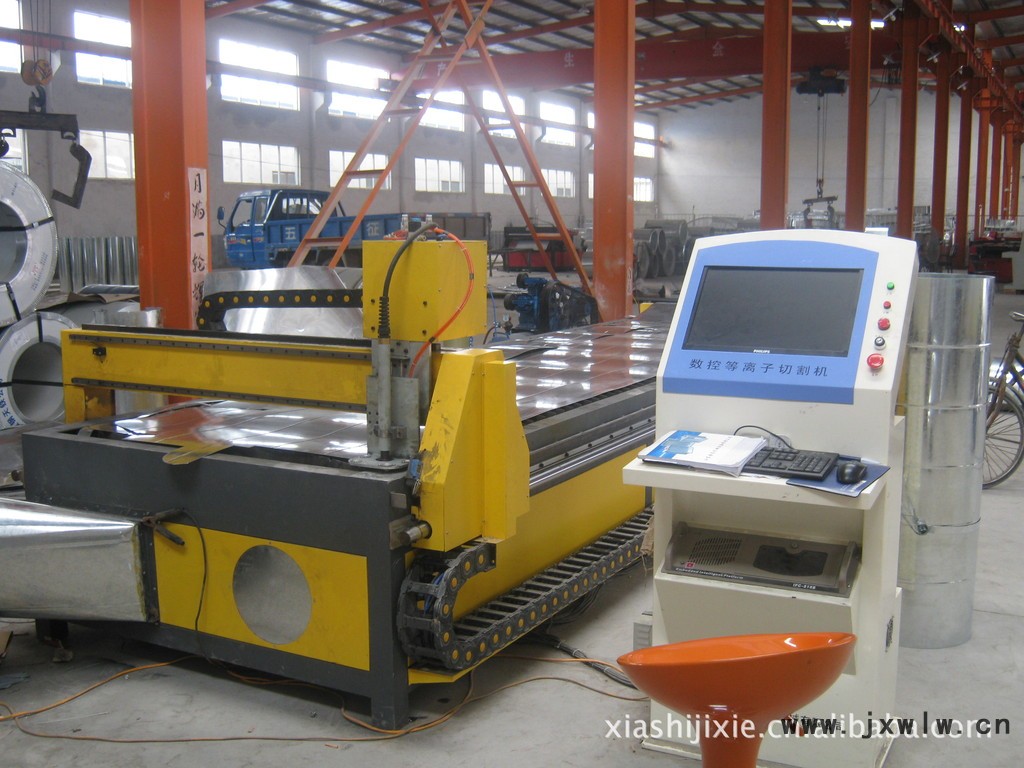

名稱：臺式數控等離子切割機
型號：QGI-1325
設備配置：數控系統：斯達特系統 步進電機：斯達特 減速機：韓國sky減速機
導軌：38kg 電源：國產等離子電源、海寶等離子電源、凱爾貝等離子電源
產品信息：
基本介紹
? QGI-1325 數控切割機主要是針對工藝品加工、板金加工等相關行業而研發生產的設備
? QGⅠ臺式數控切割機是一種高效，精密的等離子數控切割機。QGⅠ臺式數控切割機采用一體式結構使得安裝方便，迅速、慣性小、運行穩定。特別是用于中、薄板的切割，本機可根據用戶要求設計成抽煙式工作臺或水下切割工作臺，以達到環保要求。
? QGⅠ系列框式等離子數控切割機，是本公司結合德國技術為切割各類薄板零件而設計的**產品，該機具有切割速度快，表面切割質量好，且自身可配抽式煙塵處理裝置。其切割速度**高可達8mm/min 。 產品結構特點? 縱向采用雙邊同步驅動系統，縱向?qū)虿捎弥本€導軌，使得傳動更加平穩，運行精度更高。? 橫梁采用了輕型結構設計，該結構鋼性好，自重輕，運行慣量小。? 自身帶有煙塵處理裝置，整機結構緊。? 適用于各種金屬板材，復雜圖形的打樣，以及批量生產，省去了復雜的沖床模具，節省了打樣時間，降低成本。? 運行速度快**高切割速度可達到12米/分鐘，適用于批量加工，可以和激光加工速度相**。? 使用成本低，是激光成本的1/10。? 使用方便，操作簡易，CAD圖形直接轉換成代碼即可切割 例如：國產電源100A/160A的參數| 型號 | **大 | 質量 | 邊緣 | 穿孔 | 垂直度 | 暫載率 | 引弧 | 功率 | 耗電量/h |
| 規格 | 電流 | 切割 | 切割 | 直徑 | 方式 | （kw） | |||
| (mm) | (mm) | (mm) | |||||||
| 勤工 | 100A | 10 | 18 | 8 | ＜5° | 95% | 高頻 | 15 kw | 15度/h |
| QG-100 | 起弧 | ||||||||
| 勤工 | 160A | 14 | 20 | 12 | ＜5° | 95% | 高頻 | 29 kw | 29度/h |
| QG-160 | 起弧 |
| 有效切割長度 | 25mm | 直線定位精度 | ±0.2mm |
| 有效切割寬度 | 13mm | 直線重復精度 | ±0.2mm |
| 等離子切割速度 | 50-10000mm/min | 綜合劃線精度 | ±0.3mm |
| 整機運行速度 | 100-12000 mm/min | 自動調高精度 | ±0.5mm |
| 割炬升降距離 | 50mm |
數控火焰、等離子切割機是一種新型的熱切割設備。它的工作原理是以氧氣+**或丙烷的壓縮氣體為工作氣體, 以高溫高速的火焰（或等離子?。闊嵩?、將被切割的金屬局部熔化、并同時用高速氣流將已熔化的金屬吹走，形成狹窄切縫。該設備不僅切割速度快、切縫狹窄、切口平整、熱影響區小，工件變形度低、操作簡單, 而且具有顯著的節能、節料效果。
