| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 5.5kw |
| 執行質量標準 | 國標 |
| 品牌 | 山東漢鼎 |

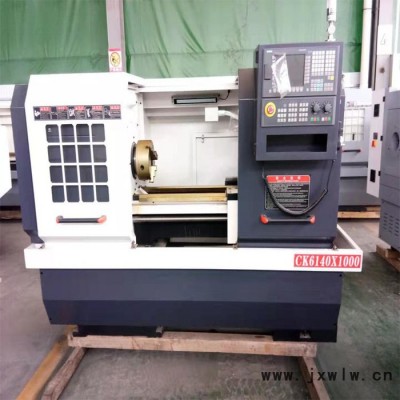

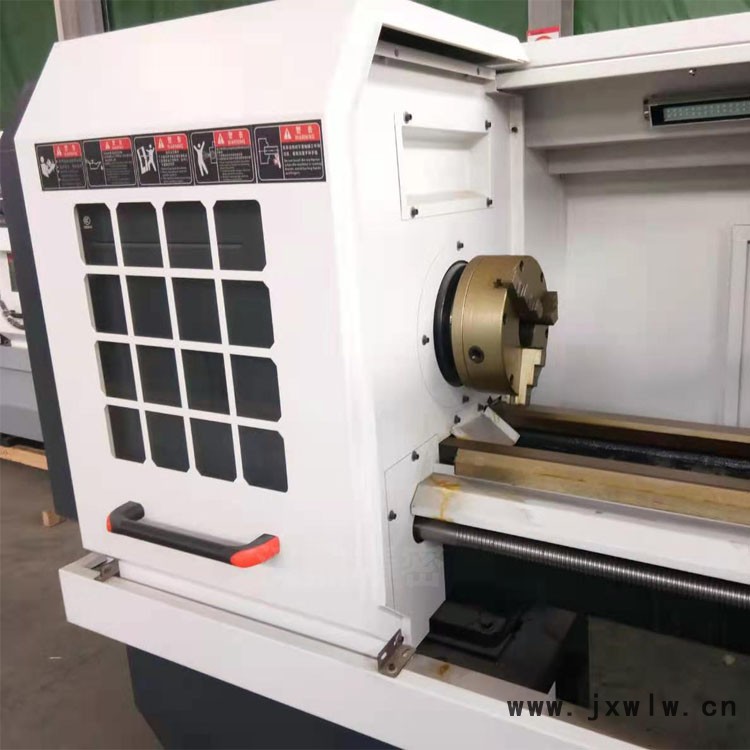

| 型號 | CK6140 |
| 加工定制 | 否 |
| 技術參數 | Specifications | 單位 | CK6140 |
| 床身上最大回轉直徑 | Max.swing over bed | mm | Ф400 |
| 托板上最大回轉直徑 | Max.swing over cross slide | mm | Ф180 |
| 最大加工長度 | Max.processing length | mm | 850/1500 |
| 最大行程X/Z | X/Z axis travel | mm | X:220 Z:1050/1600 |
| 主傳動形式 | Spindle transmission type | | 二檔機械變速 檔內變頻無級 |
| 主軸轉速級數 | Spindle speed steep | | 無級 |
| 主軸轉速范圍 | Spindle speed | rpm | L:70～560，H:200～1600 |
| 主軸端部形式 | Spindle nose | | C6 |
| 主軸孔直徑 | Thru-hole dia.of spindle | mm | 52 |
| 主軸孔前端錐度 | Spindle taper | | MT6 |
| 主軸電機功率 | Spindle motor | KW | 5.5 |
| 卡盤尺寸 | Chuck size | mm | 200 |
| 滾珠絲杠直徑×螺距（X/Z） | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
| 進給電機扭矩X/Z | X/Z axis feed motor torque | N.m | X:6 Z:10 |
| 進給電機功率X/Z | X/Z axis feed motor power | KW | X:1.5 Z:2.5 |
| 快移速度X/Z | X/Z axis fast moving speed | mm/min | X:6000 Z:8000 |
| 定位精度（X/Z） | X/Z axis Position accuracy | mm | 0.02/0.025 |
| 重復定位精度（X/Z） | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直徑 | Tailstock sleeve dia. | mm | 65 |
| 尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
| 尾座套筒錐度 | Tailstock sleeve taper | # | MT4 |
| 刀架形式 | Tool post form | | 電動四工位 |
| 刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |
| 導軌形式 | Guide form | | 單山 平軌 |
| 總電源容量 | Total power capacity | KVA | 10 |
| 外形尺寸 | Machine dimension(L×W×H） | mm | 2500X1500X1650 |
| 機床重量 | N.W. | kg | 1800/2300 |
產品配置:
| 本機床已裝配完滾珠絲杠、聯軸器、裝配式主軸、液壓站、液壓尾座、潤滑油路、卡盤、回轉油缸及刀塔，電路、電機、電器、電箱、鈑金。 | |||
| 序號 | 名稱及規格 | 數量 | 標準配置 |
| 1 | 數控系統 | 1/臺 | 系統可選（廣數，臺灣，發那科，西門子）等 |

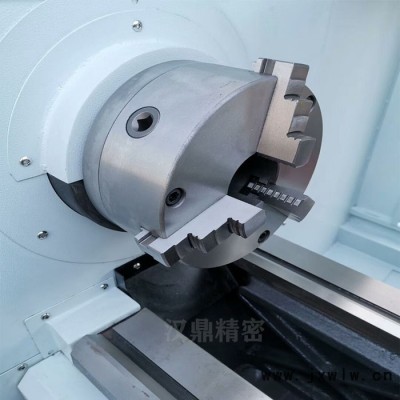

| 2 | 卡盤 | 1/臺 | 三爪卡盤K11 250(選配K11 380) |
| 3 | 尾座 | 1/臺 | 手動尾座 |
| 4 | X向滾珠絲杠 | 1/臺 | 北方機械/富力康 |
| 5 | Z向滾珠絲杠 | 1/臺 | 北方機械/富力康 |

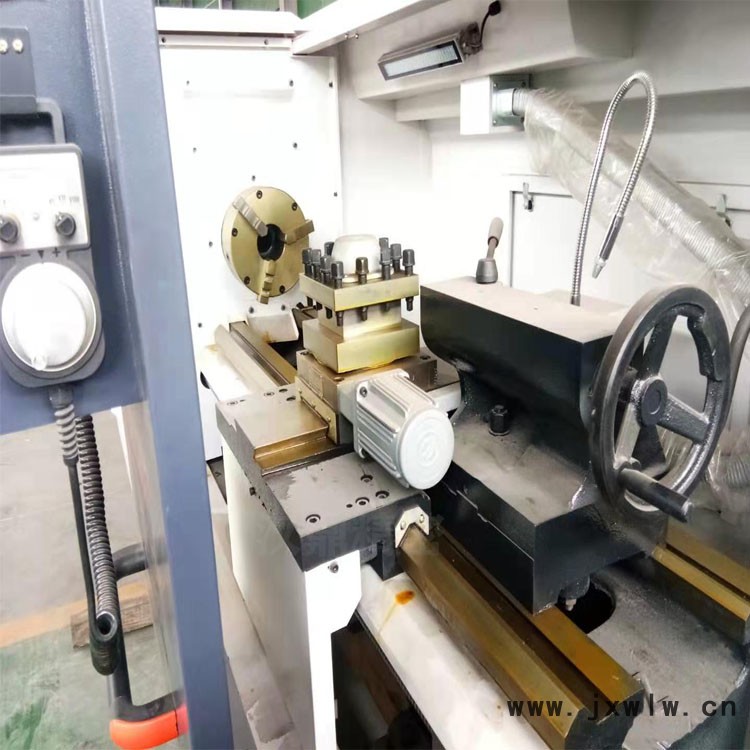

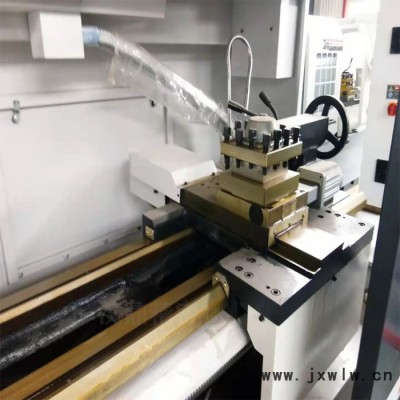

| 6 | 電動刀架 | 1/臺 | LD4B-A(6150) |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 |
| 9 | 主 軸 軸 承 | 1套/臺 | 國產 |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 |
| 12 | 主軸夾緊方式 | | 手動卡盤 |
| 13 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 |
| 14 | 潤 滑 | 1套/臺 | 合資滬潤（電動潤滑油泵，潤滑油路安裝完畢） |
