| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7KW |
| 執行質量標準 | 國標 |
| 品牌 | 山東漢鼎 |
| 型號 | CK6150 |
| 加工定制 | 否 |
1、機床精度高，主軸采用哈爾濱軸承HRB高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、床身導軌經超音頻淬火后精磨，硬度高，剛性好。

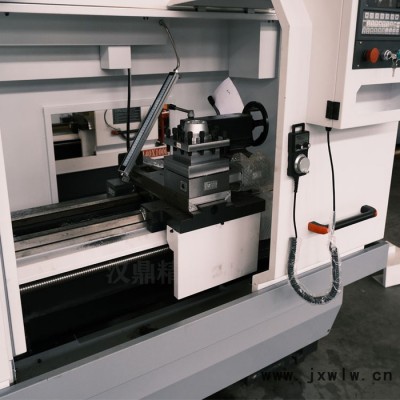

3、電動四工位刀架采用精密齒盤定位，重復定位精度高。
4、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。

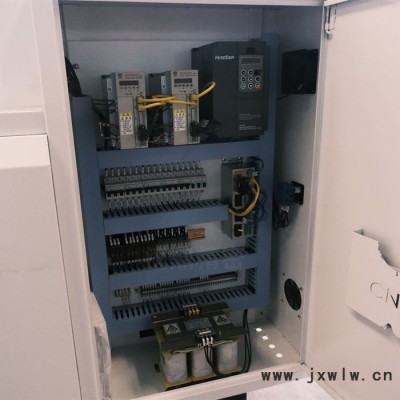

5、數控系統采用廣數系統或凱恩帝等 外知名品牌，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統。
6、易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工，也是數控教學的 。
技術參數 Specifications Units CK6150 床身上 回轉直徑 Max.Swing over bed mm Ф500 拖板上 回轉直徑 Max.Swing over cross slide mm Ф280 加工長度 Max.Processing length mm 750/1000/1500/2000 X/Z 行程 X/Z axis travel mm X:300 Z:750/1000/1500 主軸傳動形式 Spindle transmission type 三檔變速，檔內無級變頻調速 主軸轉速 Spindle speed rpm 20-130/100-600/200-1600 主軸端部形式 Spindle nose 750/A2-8 1000/C6 主軸通孔直徑 Spindle bore mm 獨立主軸52/齒輪82 主軸錐度 Spindle taper MT6 主軸電機功率 Spindle motor kW 7.5/11 卡盤尺寸 Chuck size mm 250 滾珠絲杠規格 Ball screw dia.and pitch mm Ф25*6/Ф40*8 X/Z進給電機扭矩 X/Z axis feed motor torque N.m X:5 Z:7.7 X/Z快移速度 X/Z axis rapid traverse m/min X:6 Z:8 X/Z重復定位精度 X/Z axis repeatability mm 0.01/0.015 工件加工精度 Processing accuracy IT6-IT7 工件表面粗糙度 Workpiece surface roughness Ra1.6 尾座套筒直徑 Tailstock quill dia. mm 75 尾座套筒行程 Tailstock quill traverse mm 140 尾座套筒錐度 Tailstock quill taper # MT5 刀架形式 Tool post type 電動四工位Electric 4 station 刀具外形尺寸 Cutting tool shape size mm 25*25 導軌形式 Guide form 單山+平軌 Single mountain+Flat rail 總電源容量 Total power capacity kVA 12 外形持尺寸 Machine dimension(L*W*H) mm 2150/2500/3000*1500*1650 機床重量 N.W. kg 1800/2000/2500
