| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7KW |
| 執行質量標準 | 國標 |
| 品牌 | 山東漢鼎 |
| 型號 | CK6150 |
| 加工定制 | 否 |

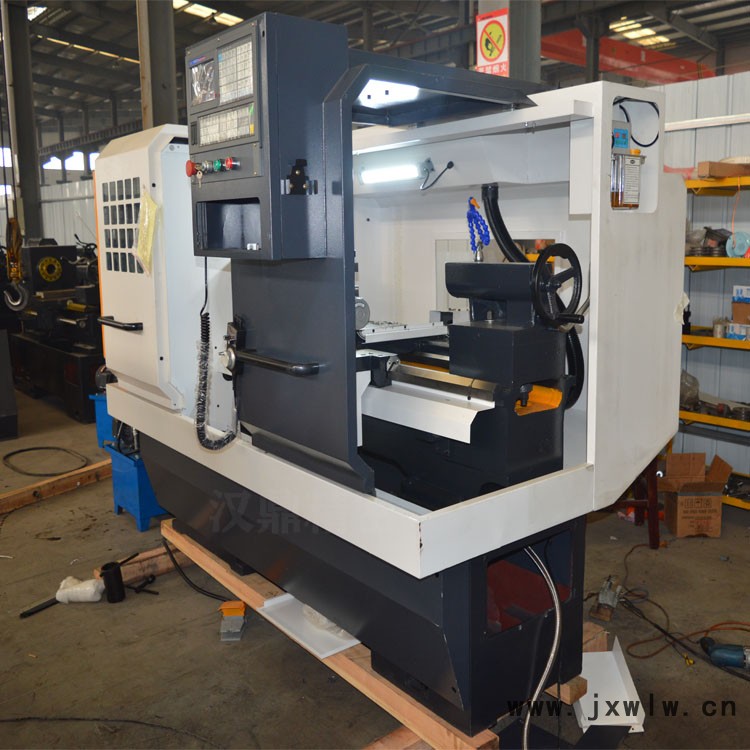

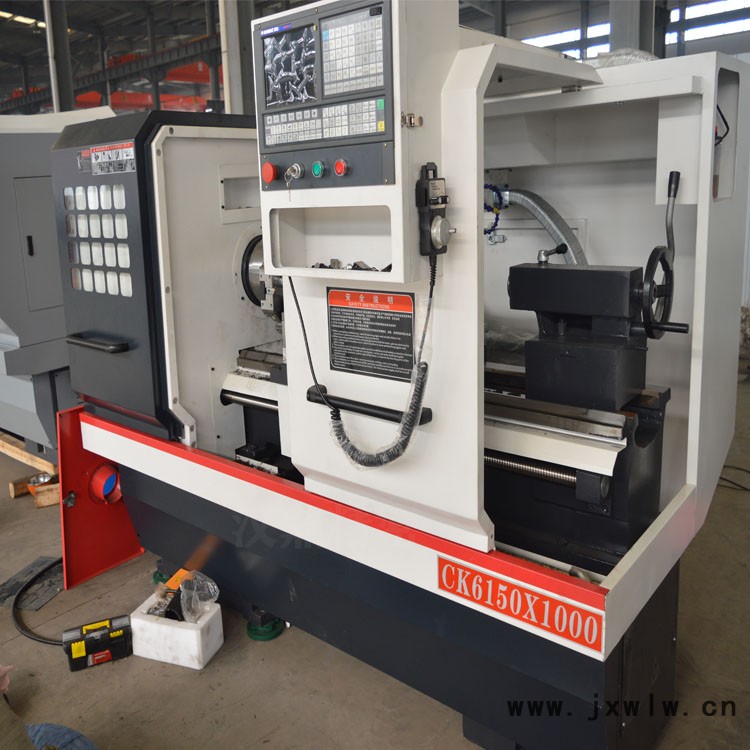

6150數控車床產品主要性能：
◆整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
◆床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
◆機床采用整體床身，導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工
精度保持性好。

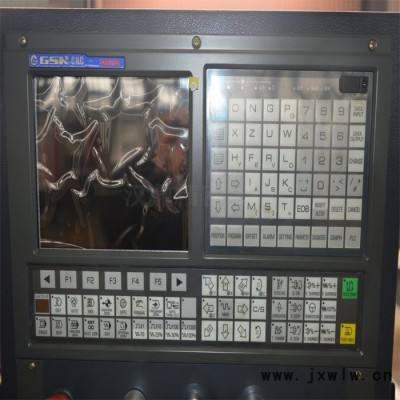

◆數控系統采用廣數系統GSK980TDC系統，采用國產名優滾珠絲杠及高精度絲桿軸承。
◆采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高
| 機床型號 | CAK6150V |
| 床身 回轉直徑mm | Φ500 |
| 托板上 回轉直徑mm | Φ250 |
| 加工長度mm | 850 |
| 導軌寬度mm | 400 |
| 主軸轉動形式 | 無極調速 |
| 主軸 轉速r/min | 1800 |
| 主軸端部結構 | A2-8 |
| 主軸孔直徑mm | Φ82 |

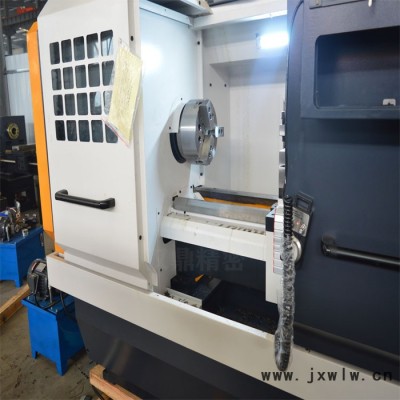

| 夾緊方式 | Φ250三爪卡盤 |
| 主電機型號 | YVP180L-4-7.5KW |
| 刀架 行程mm | 300/1000 |
| 滾珠絲杠直徑*螺距mm | 25*5/40*6 |
| 快速移動進給m/min | 8/10 |
| 工件加工精度 | IT6-IT7 |
| 工件表面粗糙度 | Ra 1.6 |
| 刀架標準配置 | 電動立式四工位刀架 |
| 刀架刀桿截面mm | 25*25 |
| X/Z向伺服驅動電機Nm | 5/7.5 |
| 重復定位精度 | ±0.005 |
| 機床外形尺寸（(L×W×H)）mm | 2950*1550*1750 |
| 機床重量Kg | 2850 |
標準配置：
| 序 | 名稱 | 數量 | 標準配置 |
| 號 | |||
| 1 | 數控系統 | 1/臺 | GSK980 |
| 2 | 卡盤 | 1/臺 | K11-250 |
| 3 | 尾座 | 1/臺 | 手動尾座 |
| 4 | X向滾珠絲杠 | 1/臺 | 國產 |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產 |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 |
| 9 | 主 軸軸承 | 1套/臺 | 國產P5級 |
| 10 | 機身鑄造 | 1/臺 | 采用 樹脂砂鑄造 |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 |
| 12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 |
| 13 | 潤 滑 | 1套/臺 | 國產電動潤滑油泵，潤滑油路安裝完畢 |
