| 產品類型 | 全新 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 普通精度 |
| 控制形式 | 人工 |
| 類型 | 普通車床 |
| 適用范圍 | 通用型 |
| 主電機功率 | 4KW |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 山東漢鼎 |

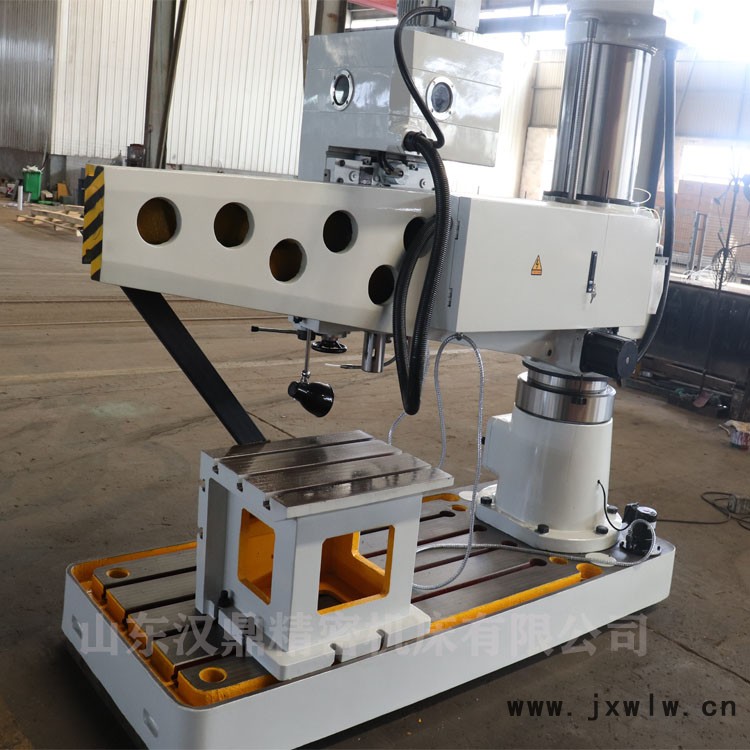

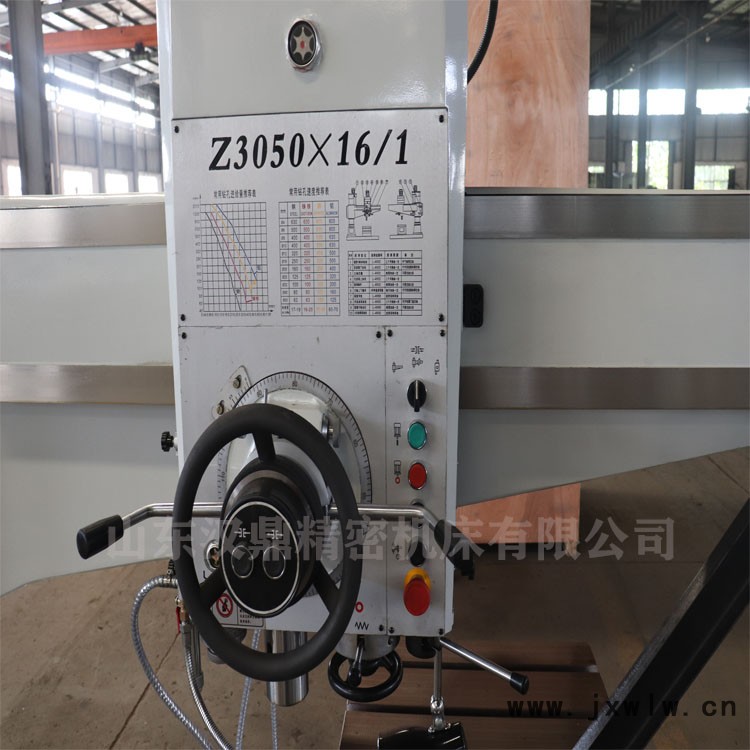

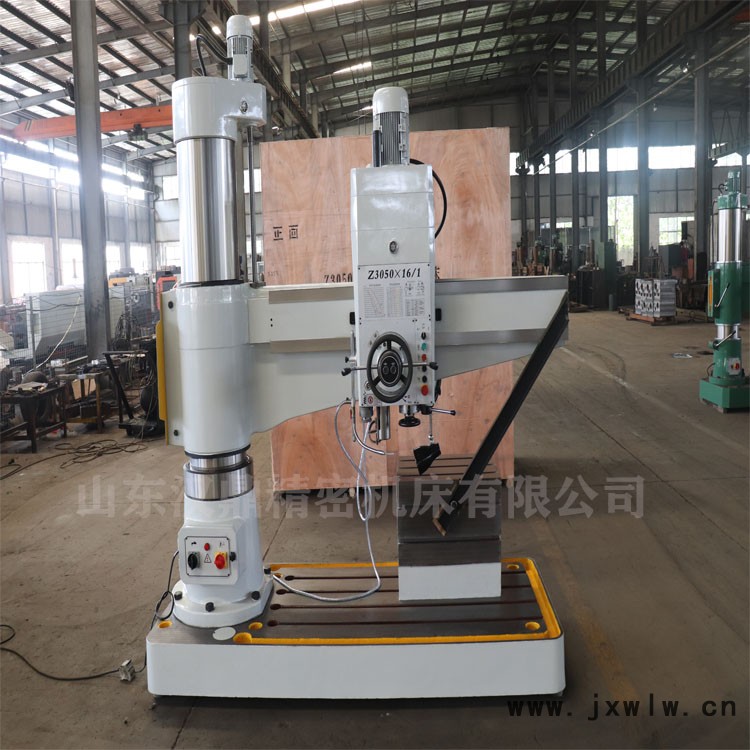

Z3050-16液壓搖臂鉆
| 本機床具有如下特點： 1、采用液壓預選變速機構，可節省輔助時間。 2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。 3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。 4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。 5、有完善的安全保護裝置和外柱防護。 6、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。 | ||
| Z3050×16液壓搖臂鉆床技術參數 | ||
| 規格與參數 | 單位 | Z3050×16 |
| 鉆孔直徑 | 50 | |
| 主軸中心至立柱母線距離 | mm | 1600 |
| 小350 | ||
| 主軸端面底座工作面距離 | mm | 1220 |
| 小320 | ||
| 主軸圓錐孔 | (莫氏)No. 5# | |
| 主軸行程 | mm | 315 |
| 主軸轉速范圍 | r/min | 25-2000 |
| 主軸轉速級數 | 16 | |
| 主軸進給范圍 | mm/r | 0.04-3.2 |
| 主軸進給量級數 | 16 | |
| 工作臺尺寸 | mm | 630×500 |
| 橫臂長度 | mm | 1600 |
| 主電機功率 | Kw | 4 |
| 機床重量 | Kg | 3200 |
| 機床外形尺寸 | mm | 2500×1060×2655 |
