| 類型 | 低壓發泡 |
|---|---|
| 發泡原理 | 馬達攪拌 |
| 品牌 | hecheng |
| 型號 | HC-202 |

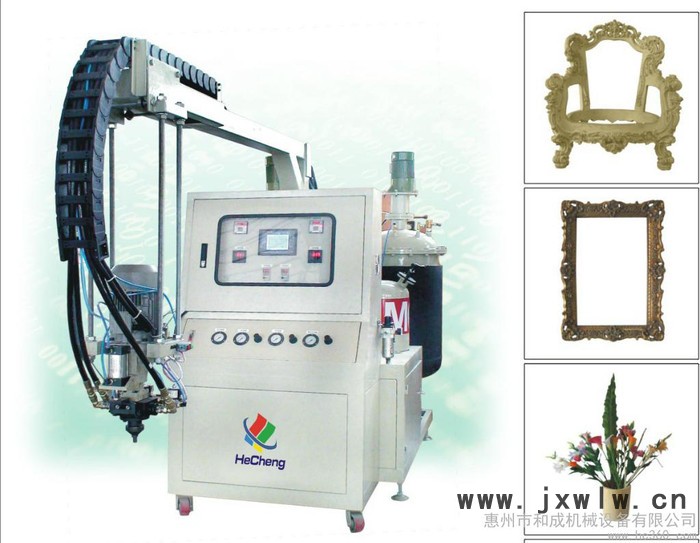

一、 機型：HC-202B型（二組份）
二、 適用材料：
l 硬質泡沫類、半硬質泡沫類。
l 適用料溫：18℃～28℃。
l 適用材質粘度：ISO～800PAS，POLYLO～3000PAS。
l 混合比例：ISO：POLYLO為1：1或1：2可調。
三、 設備注射流量：100g～400g/sec
l 可按產品需求調整注射流量，流量以秒為單位計算。
l 可通過改變變頻器頻率來調整泵浦轉速設定每秒流量多少。
l 注射時間設定0.1～99.99/s(精度0.01/s)
l 注射時間應根據產品大小按射出流量值來設定儲存。
四、 注射方式。
設備混合頭采用懸臂方式，混合頭可以上、下移動也可左、右180°水平移動，方便多角度注射。臂長為250cm。
五、 混合機頭。
l 皮帶式，由機頭馬達傳動攪拌器進行混合。
l A、B料混合循環座由氣動式開關控制，無滲漏。
l 混合座及攪拌器均采用高碳鋼制造，耐磨耐高溫。
l 混合機頭配有自動清洗系統，由電磁閥控制，無滲漏，耐腐蝕。
l 液晶顯示生產操作裝置安裝在混合頭中間與設備主電腦連通，操作方便快捷。
六、 儲料罐。
l ISO、POLYLO儲料罐容積300L，夾層式、熱水循環加溫，外層由PVC包裝防潮保溫。
l 攪拌器由罐頂渦輪減速馬達帶動。扇形狀葉片與主軸連接，保證材料攪拌流動均勻性。
l 攪拌馬達：0.75KW,50HZ,轉速15～40/RPM.
l 儲料罐頂部設有安全閥、調節器、壓力計及注料口。
l 罐體設有液位計，可供操作人員觀察料位情況。
一、 計量泵：ISO、POLYLO配有二組高精度齒輪計量泵，精度±1g%。
l 計量泵裝有防漏裝置，防止原料滲漏。
l 計量泵與驅動馬達設有調節器，運轉平穩，耐磨。
二、 清洗系統：1套
l 容積：30L，配有安全閥、排氣閥、空氣過濾器。
l 清洗混合頭時間由PLC自動控制，設有手動、自動兩種清洗方式。
三、 設備電控配置
l 設備中央控制系統采用PLC監控。5.7英寸觸摸式彩色液晶人機界面具有強大的菜單功能，設有手動與自動兩種操作模式，操作方便簡單。
l 操作控制器設有50個時間記憶存儲工位，可連續對50個不同重量的產品模具進行注入生產。
l PLC人機系統功能具有對壓力、溫控、流量、轉速、清洗、故障警示、各參數程序的設定與監控管理。
十一、冷凍系統：
l 設備配有3HP冷、熱兩用型設備壹套。
l 當生產使用溫度低于設定溫度時，冷凍機啟動加溫裝置，通過循環方式使儲料罐周圍處于加溫模式中，達到恒溫目地。
l 當生產使用溫度高于設定溫度時，冷凍機啟動制冷裝置，通過循環方式使儲料罐四周處于冷卻模式中，達到恒溫目地。
l 配有PT100感溫探頭兩組，分別對ISO、POLYOL儲料系統溫度進行監控。
十二、傳動裝置：
l 生產時啟動驅動變頻馬達帶動齒輪計量泵運轉將A、B料按量輸送到混合頭進行混合。
l 2HP變頻調速馬達兩臺。轉速1450/RPM，50HZ，2HP變頻器兩套。
十三、過濾系統：
l 網狀式清洗過濾系統兩套。對原材料中雜質進行過濾，防止因雜質過多阻塞設備，清理方便耐用
十四、自動補料系統：
l 2HP齒輪輸送泵2套，2HP泵浦馬達2臺。
l 電控裝置壹套，能快速啟動，對ISO、POLYOL儲料罐進行補料
