| 品牌 | 深圳市精敏數字有限公司 |
|---|---|
| 型號 | JMDM-DISP12DI8DOMR |

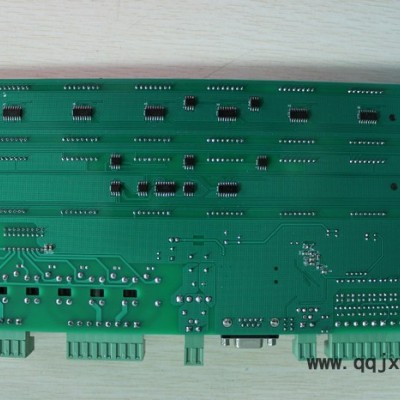

JMDM-DISP12DI8DOMR LED點陣顯示工業控制器一體機
一、 產品描述
1、JMDM-DISP12DI8DOMR 簡介
深圳市精敏數字機器有限公司基于多年的工業控制行業經驗，自主研發的JMDM-DISP12DI8DOMR是一種集成LED點陣顯示界面和單片機控制器的一體機，是目前業內一款經過多年大規模成熟的工業應用、具有抗強干擾能力、功能強大、穩定可靠的工業控制器。它硬件采用具有高性能、工業級別的進口32位ARM單片機及零部件、專業的穩定性、抗干擾電路設計，軟件采用C語言編程，具有良好的可擴展性，可實現多種功能：可通過LED點陣顯示屏顯示需要顯示的內容，可以實現顯示內容的移動顯示；可以通過RTC時鐘采集實時時間 ，并可以將時間顯示在點陣屏上；帶有12路光電隔離的輸入與8路繼電器輸出，用來實現工業控制；帶有一路RS485接口用于遠程通信，一路RS232用于調試與燒寫程序。JMDM-DISP12DI8DOMR工業控制器以穩定可靠、高性價比和優異的性能表現極大地提高了客戶的生產效率和經濟效益。
2、JMDM-DISP12DI8DOMR產品功能介紹
(1) 有12路光電隔離數字量輸入與8路繼電器輸出。
12路輸入：光耦隔離輸入，輸入電流為10mA即可，默認12V--24V的開關量輸入檢測。12路輸入可以作為行程限位開關、紅外傳感器、接近開關、按鈕等的檢測。
8路繼電器輸出**大每路輸出能承受10A電流。輸出低電平有效。可以用來控制電磁閥、電磁繼電器、固態繼電器、電機、氣缸等負載。
(2) 集成16X64點的LED點陣顯示屏
LED點陣顯示屏可以直觀的顯示用戶所需要顯示的內容，可以實現移動、卷簾、移出……一系列的顯示效果，客戶還可以根據需要自己開發顯示效果。
(3) 自帶RTC實時時鐘
控制器所使用的高性能32位控制芯片自帶有RTC實時時鐘，客戶可以很方便的實現實時時鐘功能，并且掉電時間數據不會丟失，可以通過集成的LED點陣顯示屏將時間日期直觀的顯示出來。
3、應用場合
目前已廣泛應用于氣缸、電磁閥、繼電器、壓力測試儀、液壓控制器、激光控制器、步進伺服控制、多段多路溫度控制器等要求高精度、高速度的工業環境和設備上，運行穩定可靠，成功地經受了惡劣工業環境場合的強電磁、高頻干擾的考驗，以高性價比贏得了廣大客戶的信賴，并遠銷海內外。
二、 技術參數
1、32位高性能單片機作為主控制芯片，程序空間為128K，帶有20KRAM；
2、控制器工作電源：標配24V直流1A開關電源。12V-24V直流之間均可以正常運行；
3、有1 路標準的RS232 串行通信接口，可以用來調試與燒寫程序，距離短時還可以與電腦等上位軟件通信，可以通過跳線帽切換成RS485進行遠程通信，可與多個控制器之間聯機工作實現多機組網；
4、可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
5、帶有12路光電隔離輸入和8路繼電器輸出，可用于工業控制中，并且穩定可靠；
6、16*64LED點陣屏顯示；一屏可顯示4個漢字，也可顯示圖形數字符號等，可以實現文字或字符的移動顯示，甚至是卷簾、移入移出、漸變等**顯示；
7、自帶RTC實時時鐘功能，可以方便獲取時間日期等數據，并且掉電不丟失數據，采用紐扣電池為RTC模塊單獨供電。
7、外形尺寸：緊湊型機殼，控制器機殼尺寸：310mm*145mm*55mm，安裝尺寸：305mm*140mm，可用配套的銅卡安裝；
8、用Keil C編程，用戶編程有困難的可把工藝流程發給我司，我公司可代為開發程序。
一、 規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4、功耗(無外部設備)：+24V、1A (典型值) ；
五、訂購信息
1、定購的JMDM-DISP12DI8DOMR 產品包括：控制器、安裝銅卡1對、編程下載線（附送）、電子版技術資料（編程軟件及教程、圖形編輯工具、范例程序、說明書及接線圖、產品圖片）、使用說明書。
2、發貨方式：快遞。
六、售后服務
1、正常使用下，自購買之日起一年內，JMDM控制器出現質量問題可獲免費維修；保修期過后維修收取維修成本費用。
2、變壓器、串口通信線等贈品或附屬品屬于易耗品，不在保修范圍。
3、因自然力、人為損壞、未按說明使用、不恰當?shù)牟僮?、拆修，或超出使用范圍的濫用等造成的故障，不在保修范圍內。如需維修時，收取維修費。
