氣靜壓立式內圓數控磨床技術特點：
●本機床適用于圓柱內孔、多階圓柱內孔、端面磨削加工。

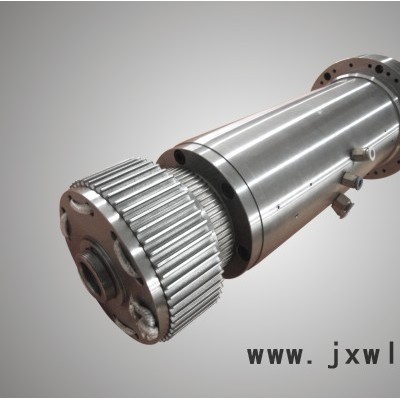

●該磨床的氣靜壓內圓砂輪電主軸，高精度雙工位自定心氣靜壓轉臺，均采用洛陽傳順最新專利產品“納米中空滲透材料”制作的高剛性、大承載、低耗氣量、自潤滑永不磨損的高精密氣靜壓（空氣軸承）主軸。
●X/Y/Z三軸采用臺灣高精度直線導軌，具有高剛性、高定位精準、低噪音、低摩擦特性，可做快速位移及獲得最佳循圓精度。
●機床主結構鑄件采用高品質的鑄鐵，組織穩定，結構堅實。

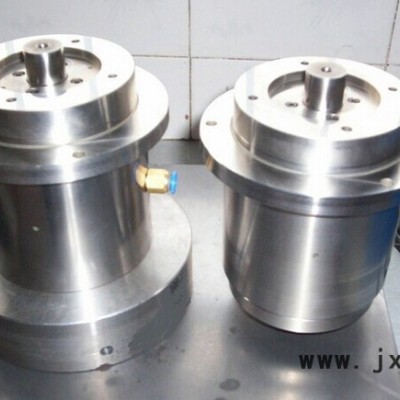

●工件采用自定心定位裝卡方式，在氣靜壓轉臺中心裝有定心漲套，由氣缸推動定心漲套，可在工件內孔產生內漲和下拉力來定位工件。具有裝卡快捷方便、精度高（旋轉精度0.1um），雙工位可大大提高加工效率等優點。
●X/Y/Z三軸移動均采用交流伺服電機通過高精密滾珠絲杠驅動，采用華中精密數控系統以及高精密光柵尺測量，組成三軸閉環控制高精度加工系統。
●機床配置有中原量?jī)xMD1028/S在線式主動測量控制儀，實現閉環自動控制測量，更適合批量生產加工。
●內圓砂輪采用直桿式砂輪桿安裝方式。
●雙工位自定心氣靜壓轉臺、砂輪主軸采用臺達系列變頻控制器實現無級調速。
●該磨床在氣路、水路進口處加有壓力傳感器，具有過流、過載、氣壓低于下限、以及冷卻水?dāng)嗔鞯裙收蠄?bào)警保護功能。并且具有和上位機通訊功能（RS-485）。
產品名稱 | 豪華型ZCS-QLMK650超精密氣靜壓立式內圓數控磨床 | |
型號 | ZCS-QLMK650 | |
最大磨削孔徑 | Ф300 | |
最大磨削孔深 | 160 | |
調頭磨削最大孔深 | 320/400 | |
加工精度 | 圓度(μm) | 0.5 |
圓柱度(μm) | 1 | |
表面粗糙(Ra/μm) | 0.1 | |
主軸精度 | 內園砂輪電主軸 | 旋轉精度＜0.1um，軸頭徑向跳動≤0.1um，軸向竄動≤0.2um |
工件轉臺 | 旋轉精度＜0.1um，軸頭徑向跳動≤0.1um，軸向竄動≤0.2um | |
內圓砂輪電主軸 | 高剛度氣靜壓電主軸，轉速范圍0--24000轉/分，功率11KW，臺達交流變頻調速器。砂輪采用直桿連接安裝方式，配多組。 | |
雙工位自定心工件轉臺 | 高精度氣靜壓主軸2套，0.75KW交流無級調速，調速范圍0--1000轉/分。高精度專用自定心氣動定位裝卡方式。雙工位并排形式。 | |
X/Y/Z行程 | X軸650, Y軸400, Z軸500 | |
工作臺尺寸 | 800×400 | |
X/Y/Z移動速度（m/min） | 20/20/20 | |
X/Y/Z導軌 | 臺灣上銀/銀泰高精度直線導軌 | |
定位精度 | ±0.001/300mm | |
重復定位精度 | ±0.001mm | |
數控系統 | 采用華中高精度數控系統，分辨率為0.1μm。 | |
光柵尺 | 臺灣萬濠精密光柵尺，分辨率0.001mm。 | |
在線式主動測量控制系統（選配） | 中原量?jī)xMD1028/S主動測量控制儀，分辨率0.001mm，工件尺寸散差率可控只在±0.0015mm以內。 | |
手輪每格進給量 | 0.0001 | |
電主軸冷卻水箱及水泵 | 獨立冷卻水箱及水泵 | |
切削液水箱及水泵 | 獨立水箱及水泵 | |
壓縮空氣 | 壓縮空氣供壓范圍0.4-0.6Mpa，總耗氣量小于180L/min | |
外部參數 | 工作氣壓0.4～0.6Mpa，電源380V，50Hz，整機功率18KW | |
外形尺寸2100×1600×2800mm（含底座及電器箱），凈重3200Kg | ||
