| 砂輪線速度 | 30m/s |
|---|---|
| 床身寬度 | 610mm |
| 尾座套直徑 | 120mm |
| 中高/中凹值 | 6、8、10mm |
| 產品類型 | 全新 |
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 控制形式 | 數控 |
| 類型 | 膠輥磨床 |
| 適用范圍 | 專用型 |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 最大加工長度 | 1300、1800、2800、4300、5800mm |
| 品牌 | 金嶺 |

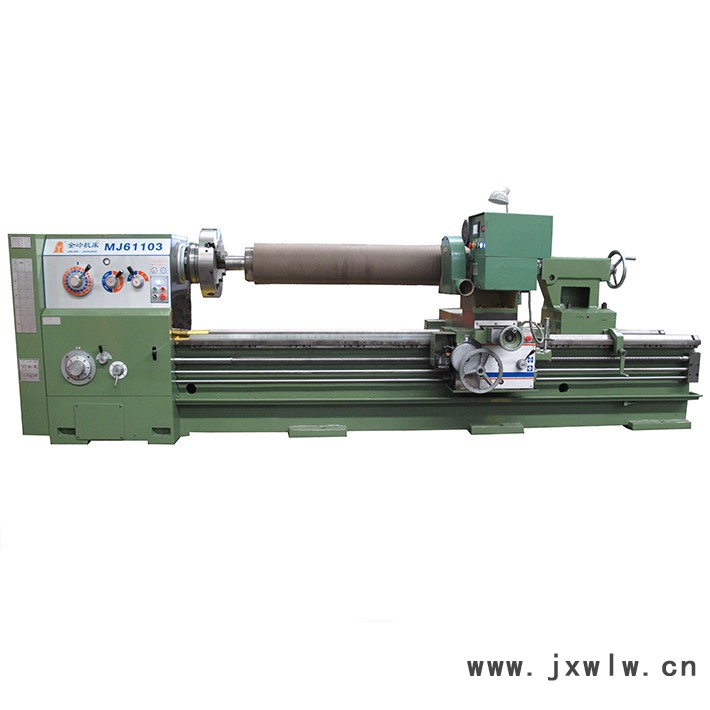

MJ系列膠輥磨床MJ series rubber roller grinding machine
一、產品特性Features
本機床是我公司CW61103系列臥式車床（整體床身）的升級產品，在原刀架轉盤及刀架部位安裝了數控中高/中凹磨頭，實現了膠輥軸類零件的磨削加工。機床的磨頭由專用伺服系統控制，配以專用加工軟件，可實現平膠輥、中高/中凹膠輥、螺旋及梯形膠輥等多種曲線的磨削加工。機床剛性好，磨削精度高，使用范圍廣，加工的零件尺寸精度可達到IT7，表面粗糙度小于1.6μm。且結構簡單，安裝調整方便，操作靈活安全可靠。另外，本機床可配備原有車床的刀架部件，使機床具有車磨復合加工功能，達到一機多用的目的，廣泛用于機械、煉鋼、造紙、印刷、紡織及維修等制造行業。
二、主要技術參數 Main specification
| 主要技術參數 Main specification | 單位 Unit | 型號 Model | |||||
| MJ6183 | MJ61103 | MJ61123 | MJ61143 | MJ61163 | MJ61183 | ||
| 床身上回轉直徑 Max. Swing over bed | mm | 830 | 1030 | 1230 | 1430 | 1630 | 1830 |
| 溜板上回轉直徑 Max. Swing over saddle | mm | 500 | 700 | 900 | 1100 | 1240 | 1440 |
| 可磨膠輥最大直徑 Max. Grinding size | mm | 350 | 500 | 650 | 800 | 1000 | 1200 |
| 最大加工長度 Max. Grinding size | mm | 1300、1800、2800、4300、5800 | |||||
| 磨頭規格型號 Model of grinder |
| FYK250、FYK350、FYK500 | |||||
| 磨頭砂輪尺寸 Size of grind wheel | mm | Φ250×Φ75×32、Φ350×Φ127×40、Φ500×Φ203×63 | |||||
| 磨頭電機功率 Motor power of grinder | kw | 2.2、4、7.5 | |||||
| 砂輪線速度 Linear velocity of grinding wheel | m/s | 30 | |||||
| 中高/中凹值 Convex/concave value | mm | 6、8、10 | |||||
| 尾座套直徑 Dia. Of tailstock | mm | 120 | |||||
| 尾座套錐度 Taper of tailstock |
| MT6 | |||||
| 床身寬度 Bed width | mm | 610 | |||||
| 主電機功率 Main motor power | kw | 11 | |||||
