| 功能 | 橋梁減震 |
|---|---|
| 可售賣地 | 全國 |
| 是否進口 | 否 |
| 材質 | 天然橡膠 |
| 產地 | 河北衡水 |
| 產品等級 | ** |
| 產品認證 | iso9001-2000 |
| 厚度 | 1-5mm可定制 |
| 計量單位 | 塊 |
| 類型 | 盆式支座 |
| 適用范圍 | 橋梁 公路 工程 |
| 形狀 | 方形 圓形 |
| 性質 | 耐磨損 |
| 顏色 | 黑色 紅色 |
| 用途 | 橋梁、建筑連廊 |
| 是否標準件 | 標準件 |
| 分類 | 橡膠支座 |
| 品牌 | 海晨 |
| 加工定制 | 是 |
| 廠家(產地) | 河北 |

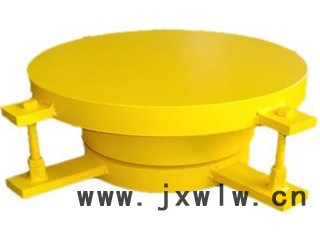

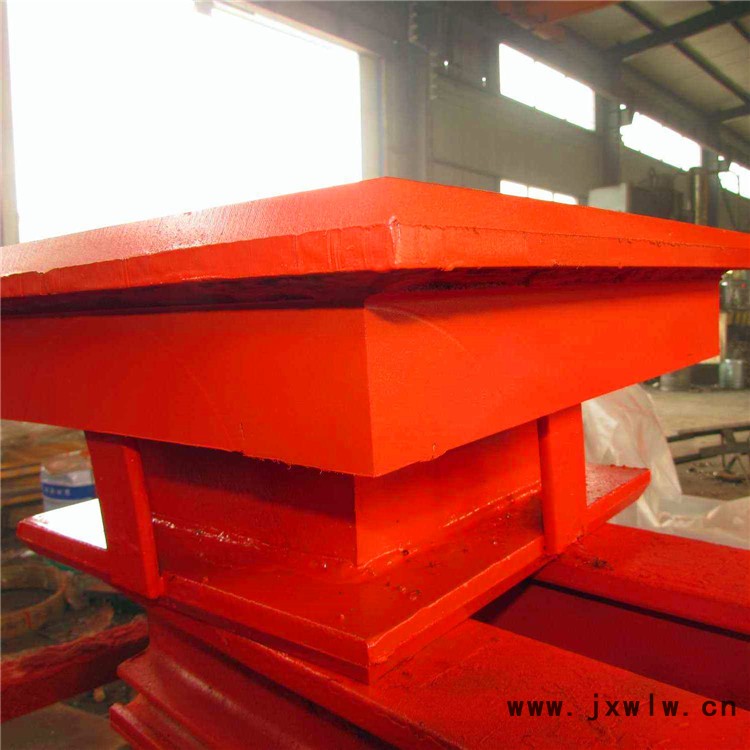

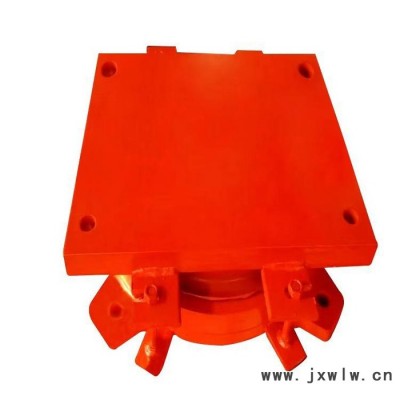

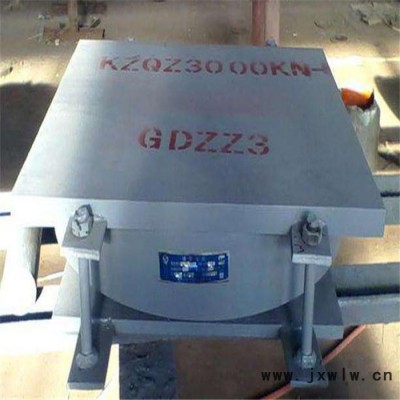

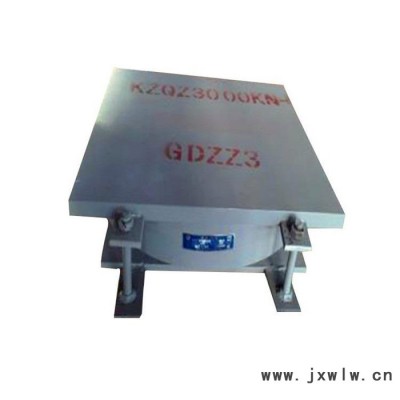

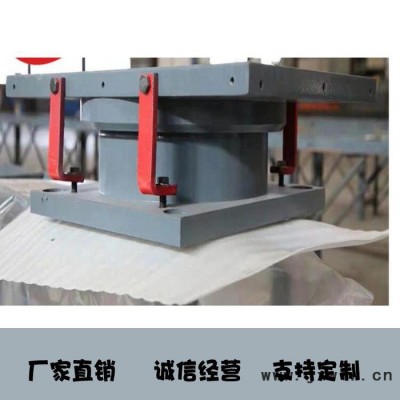

球型支座產品
本系列球型支座為國標《橋梁球型支座》（GB/T 17955-2009）的通用設計，系列通用設計圖名稱為公路橋梁球型支座系列通用圖，系列通用圖代號為QZ（09T）1500～60000（DX、SX、GD），系列支座型號為QZ1500～60000（DX、SX、GD）。
一、設計依據
1. 《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）
2. 《公路橋涵鋼結構及木結構設計規范》（JTJ 025-86）
3. 《橋梁球型支座》（GB/T 17955-2009）
4. 《公路橋梁盆式支座》（JT/T 391-2009）
二、設計參數
1. 支座豎向設計承載力：1500 kN～60000 kN。
2. 支座的規格系列按承受的豎向荷載大小共分為29 級（kN）：1500，2000，2500，3000，3500，4000，4500，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000，22500，25000，27500，30000，32500，35000，37500，40000，45000，50000，55000，60000。
3. 支座設計轉角
4. 支座的轉角分為5 級：0.02，0.03，0.04，0.05，0.06,本次系列通用圖支座設計轉角
為0.02rad。
5. 支座水平設計承載力：固定支座和單向活動支座非滑移方向的水平設計承載力為支座豎向設計承載力的10%。
